Un relé de tamaño insuficiente corre el riesgo de sufrir una falla térmica catastrófica en todo el diseño de su sistema. Por el contrario, el sobredimensionamiento desperdicia valiosos bienes inmuebles de PCB e infla dramáticamente los costos iniciales de material. Los ingenieros se enfrentan al dilema constante de equilibrar estas limitaciones físicas con límites presupuestarios estrictos. Las aplicaciones de hardware modernas exigen una adaptación de carga precisa. Las estaciones de carga de vehículos eléctricos, los sistemas de almacenamiento de energía en baterías y los inversores solares no pueden depender de reglas generales genéricas. Necesita datos precisos para garantizar la confiabilidad del sistema a largo plazo.
Esta guía proporciona un marco sólido para los equipos de ingeniería y adquisiciones. Le ayudaremos a alinear los requisitos complejos del sistema con las capacidades exactas de los componentes. Aprenderá cómo verificar las calificaciones de seguridad y garantizar el cumplimiento normativo esencial. Al dominar estas estrategias de especificación, logrará la máxima eficiencia de diseño y eliminará fricciones de producción innecesarias.
Comience por diferenciar su carga continua de su carga máxima. Una capacidad de carga en estado estable dicta cómo el componente maneja la operación diaria normal. Sin embargo, cada componente de conmutación también debe interrumpir de forma segura las corrientes de pico o irrupción. Si su diseño no puede soportar estos picos eléctricos repentinos, corre el riesgo de sufrir una soldadura por contacto grave. La soldadura crea riesgos de seguridad inmediatos porque evita que el circuito se abra durante una emergencia.
A continuación, evalúe cuidadosamente las cargas de corriente continua (CC) versus cargas de corriente alterna (CA). La conmutación de corriente continua presenta desafíos físicos únicos. Las cargas de CA cruzan naturalmente un umbral de voltaje cero docenas de veces por segundo. Este cruce por cero rompe los arcos eléctricos automáticamente. Los arcos de CC se sostienen continuamente. Por lo tanto, un robusto nuevo relé de energía debe implementar explosiones magnéticas. Estas estructuras especializadas fuerzan el arco hacia afuera, extinguiéndolo rápidamente antes de que dañe los contactos internos.
Los parámetros de voltaje del sistema dictan sus necesidades básicas de aislamiento. Los voltajes operativos máximos más altos requieren una mayor rigidez dieléctrica. La rigidez dieléctrica determina cuánto voltaje puede soportar el aislamiento antes de romperse. También debe calcular las distancias de separación y de fuga adecuadas. El espacio libre representa el camino más corto a través del aire entre dos conductores. La fuga representa el camino más corto a lo largo de una superficie aislante. Los estándares de la industria dictan distancias específicas basadas en los picos de voltaje esperados. Verifique siempre estos parámetros antes de finalizar la huella de su PCB.
La resistencia de contacto sigue siendo una métrica crítica para la gestión térmica. La menor resistencia de contacto previene activamente la generación excesiva de calor. A medida que la corriente eléctrica fluye a través de contactos cerrados, cualquier resistencia física crea energía térmica. Este calor localizado afecta directamente el espacio entre los componentes de su placa de circuito. Si selecciona componentes con baja resistencia de contacto (a menudo medida en miliohmios de un solo dígito), puede empaquetar los dispositivos más juntos de manera segura. Los contactos de óxido de plata y estaño (AgSnO2) proporcionan excelentes características de resistencia.
Debe evaluar las calificaciones de resistencia en función de condiciones de implementación realistas. Evalúe las especificaciones de nuevos relés de energía analizando los datos del ciclo de vida esperado. La resistencia mecánica mide la vida útil sin ninguna carga eléctrica activa. La resistencia eléctrica mide la supervivencia bajo corrientes de funcionamiento plenas. La vida útil eléctrica es siempre significativamente más corta que la vida útil mecánica. Aconsejamos a los compradores que soliciten informes de pruebas de ciclo de vida específicos. Asegúrese de que estas pruebas reflejen sus tipos exactos de carga inductiva o capacitiva.
El consumo de energía de la bobina afecta gravemente su presupuesto térmico general. Mantener una corriente de mantenimiento genera calor constante durante períodos prolongados. Este consumo constante reduce la eficiencia general del sistema. Los mecanismos de cierre ofrecen una alternativa inteligente para muchos proyectos. Requieren energía eléctrica sólo durante los cambios de estado. Una vez cerrados, mantienen su posición sin consumir energía adicional. Los diseños sin pestillo consumen energía continua para permanecer cerrados. Evalúe su solicitud cuidadosamente. Los componentes de bloqueo a menudo proporcionan un perfil térmico muy superior para los gabinetes de almacenamiento de energía.

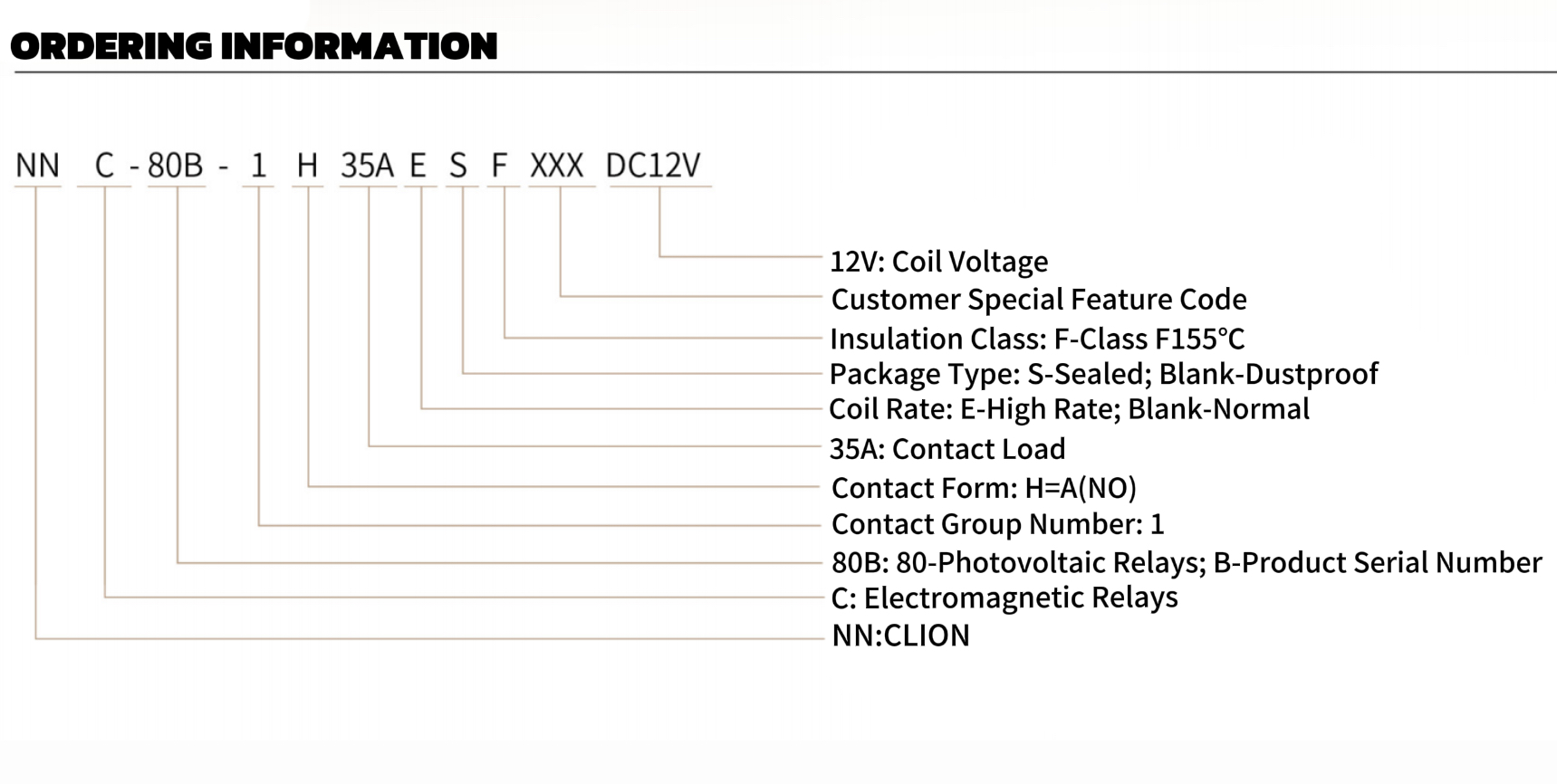

Los perfiles de capacidad estandarizados simplifican significativamente el proceso de adquisición. Una capacidad de 35 amperios se adapta perfectamente a varias aplicaciones comerciales populares. Esta clasificación le resultará ideal para cargadores de vehículos eléctricos residenciales de 7 kW a 11 kW. También es adecuado para inversores solares de cadena media y módulos de almacenamiento de energía de batería auxiliar. La combinación de estas aplicaciones comunes reduce la necesidad de costosas ingenierías personalizadas. El uso de perfiles probados garantiza un rendimiento predecible en el campo.
La gestión térmica requiere un aislamiento adecuado del material. El aislamiento clase F garantiza un funcionamiento continuo seguro hasta 155°C. Este umbral de temperatura específico es obligatorio para ambientes cerrados. Los gabinetes de dispositivos electrónicos bien empaquetados atrapan rápidamente el calor ambiental. Los materiales de clase F utilizan resinas de poliéster avanzadas. Estos materiales evitan la degradación de la bobina en condiciones térmicas adversas. El aislamiento de clase B sólo resiste hasta 130°C. Esta calificación más baja a menudo conduce a fallas prematuras en las aplicaciones energéticas modernas.
El cumplimiento constituye la base para la seguridad del producto y la entrada al mercado. La obtención explícita de un nuevo componente energético rohs de clase 35a ulf minimiza la fricción durante la certificación del producto final. La certificación de Underwriters Laboratories (UL) cubre rigurosos estándares de seguridad norteamericanos. El cumplimiento de la restricción de sustancias peligrosas (RoHS) cumple con las estrictas regulaciones medioambientales europeas. La especificación temprana de piezas que cumplan plenamente las normas ahorra meses de costoso tiempo de rediseño posterior.
Comparación de clasificaciones de temperatura de clases de aislamiento
| Clase de aislamiento | Temperatura máxima de funcionamiento | Entorno de aplicación típico | Riesgo de degradación térmica |
|---|---|---|---|
| Clase A | 105ºC | Electrónica de consumo básica. | Alto en sistemas de energía cerrados |
| Clase B | 130°C | Controles industriales estándar | Moderado durante las cargas máximas |
| Clase F | 155ºC | Cargadores para vehículos eléctricos, BESS, Solar | Bajo bajo operaciones sostenidas |
| Clase H | 180°C | Aeroespacial/militar extremo | Mínimo pero a menudo con un coste prohibitivo |
La integración de PCB presenta importantes desafíos de diseño físico. Debe analizar la huella física junto con el diseño de la terminal. Los rastros de cobre gruesos requieren técnicas de enrutamiento cuidadosas. Si no optimiza el ancho de las trazas, corre el riesgo de sufrir una grave limitación térmica. Siga estrictamente los estándares IPC-2221 para los cálculos de trazas de corriente. Las malas uniones de soldadura también limitan la capacidad máxima de corriente. Asegúrese de que sus perfiles de soldadura por ola coincidan perfectamente con las recomendaciones del fabricante de componentes.
Los factores ambientales estresantes reducen rápidamente la vida útil de los componentes. Las aplicaciones de vehículos eléctricos introducen vibraciones físicas constantes. Los paneles solares al aire libre enfrentan alta humedad y entrada persistente de polvo. Recomendamos encarecidamente evaluar configuraciones selladas o sin fundente. Las carcasas de plástico completamente selladas protegen los contactos metálicos internos de la contaminación atmosférica. Esta protección previene la oxidación y mantiene una baja resistencia de contacto.
Siga estos pasos críticos para optimizar la integración de su PCB:
Evite el exceso de especificaciones a toda costa. Simplemente comprar el componente más grande disponible representa una estrategia profundamente defectuosa. Los componentes más grandes contienen armaduras más pesadas. Este aumento de masa exige un estiramiento de la bobina significativamente mayor. Una masa mayor también exige tiempos de actuación mucho más lentos. Los tiempos de pausa más lentos aumentan la duración del arco. Además, las piezas de gran tamaño añaden costes innecesarios a su lista de materiales. Haga coincidir la capacidad estrictamente con sus requisitos de ingeniería validados.
La trazabilidad de la fabricación define un socio de fabricación creíble. Un proveedor calificado de relés de nueva energía debe proporcionar documentación transparente para cada envío. Exija informes completos de pruebas de final de línea (EOL) para cada lote. Solicite datos de inspección por rayos X que confirmen alineaciones físicas internas precisas. La trazabilidad granular de lotes garantiza que pueda aislar y resolver problemas de campo rápidamente. La falta de trazabilidad introduce una responsabilidad inaceptable en su cadena de suministro.
Considere los beneficios de la personalización frente a las opciones disponibles en el mercado. Los componentes estándar ofrecen tiempos de entrega significativamente más rápidos. También proporcionan un rendimiento básico muy predecible. Sin embargo, es posible que necesite voltajes de bobina personalizados para placas lógicas específicas. Las configuraciones de terminales únicas también requieren herramientas personalizadas. Compare los beneficios de ingeniería a largo plazo con los plazos de entrega iniciales prolongados. Los socios de alta calidad ofrecen creación rápida de prototipos para diseños de terminales personalizados.
Evaluar cuidadosamente la resiliencia general de la cadena de suministro. Evaluar la capacidad de producción total del fabricante. Investigue la estabilidad de sus plazos de entrega durante fluctuaciones anteriores del mercado global. Deben manejar fácilmente el aumento de los volúmenes de producción a medida que su producto gana participación de mercado. Pregunte sobre su abastecimiento secundario de materias primas como cobre y plata. Un socio de fabricación resistente evita paradas catastróficas en las líneas de su planta de ensamblaje final.
La selección de capacidad óptima exige un cuidadoso equilibrio de ingeniería. Debe sopesar las especificaciones eléctricas con los límites de gestión térmica. El estricto cumplimiento normativo sigue siendo totalmente innegociable para los proyectos modernos. La precisión garantiza un rendimiento confiable a largo plazo en entornos exigentes.
Alentamos a los compradores técnicos a auditar los requisitos de carga máxima de inmediato. Solicite hojas de especificaciones detalladas a los proveedores preseleccionados. Solicite muestras de ingeniería hoy para comenzar la validación física. Las pruebas proactivas ahora previenen fallas catastróficas en el campo en el futuro.
R: Aplique márgenes de ingeniería estándar del 20 al 25 % por encima de su requisito de carga continua. Este margen representa límites inesperados de disipación térmica dentro de recintos estrechos. Sobreestimar más allá del 25% desperdicia espacio y aumenta innecesariamente el consumo de energía de la bobina.
R: El aislamiento Clase F resiste de forma segura temperaturas de funcionamiento continuo de hasta 155 °C. La clase B alcanza un máximo de 130 °C. Los componentes electrónicos herméticamente cerrados en aplicaciones solares y de vehículos eléctricos superan con frecuencia los 130 °C. La clase F garantiza un rendimiento confiable sin degradación prematura de la resina.
R: Una falla cerrada crea graves riesgos de seguridad. Permite una retroalimentación de energía incontrolada a la red o componentes dañados. Debe utilizar relés especializados con explosiones magnéticas y materiales de contacto antisoldadura para evitar esta falla catastrófica.
R: No. Los relés industriales estándar carecen de estructuras especializadas de extinción de arco de CC. También suelen carecer de las calificaciones de cumplimiento específicas de alto voltaje requeridas para las redes eléctricas modernas. El uso de componentes estándar en estos entornos de alto estrés prácticamente garantiza fallas prematuras en el campo.
