Los ingenieros diseñan relés de estado sólido para conmutación de alta frecuencia y larga vida útil. En teoría, estos componentes deberían durar para siempre. Sin embargo, la degradación prematura del rendimiento a menudo provoca tiempos de inactividad inesperados del sistema y costosos retrasos en el mantenimiento.
A diferencia de los relés mecánicos, los SSR nunca sufren desgaste de los contactos. Su degradación interna se produce por motivos completamente diferentes. La pérdida de rendimiento está casi exclusivamente ligada a una mala gestión térmica, tensiones eléctricas transitorias y discrepancias en las especificaciones. Muchos sistemas fallan simplemente porque los diseñadores no entienden estas fuerzas invisibles.
Esta guía proporciona a los compradores e ingenieros técnicos un marco de diagnóstico práctico. Aprenderá cómo identificar las causas fundamentales de la degradación del SSR. También exploraremos cómo evaluar las hojas de datos con precisión y elegir los componentes correctos para una implementación confiable.
La caída continua de voltaje a través del relé genera calor; la disipación térmica inadecuada es la causa principal de fallas prematuras.
Los picos transitorios no mitigados de cargas inductivas (como motores) pueden exceder las tolerancias internas de los semiconductores (clasificaciones dv/dt).
La protección de un SSR requiere fusibles ultrarrápidos especializados (clasificaciones I²t), ya que los disyuntores estándar no reaccionarán lo suficientemente rápido para evitar daños por cortocircuito.
Evaluar las especificaciones precisas de los relés de estado sólido basándose en temperaturas de funcionamiento reales (no sólo en las máximas ideales de laboratorio) es fundamental para la confiabilidad a largo plazo.
El calor mata los semiconductores. Comprender la dinámica térmica es su primera defensa contra fallas prematuras.
Cada dispositivo de estado sólido posee una caída de tensión directa inherente. Al conducir electricidad, el tiristor o transistor interno resiste ligeramente el flujo. Esta caída de voltaje suele oscilar entre 1,0 y 1,5 voltios. Puede parecer insignificante, pero genera una energía térmica significativa durante el funcionamiento continuo.
La corriente continua se traduce directamente en calentamiento localizado. Esta generación de calor se calcula mediante una fórmula sencilla: Watts = Amperios × Caída de voltaje. Si su aplicación envía 20 amperios a través de un relé con una caída de 1,5 V, el dispositivo genera 30 vatios de calor puro. Esta energía térmica se acumula rápidamente dentro de una pequeña carcasa de plástico y metal. Debes eliminar este calor de manera eficiente. De lo contrario, la unión del semiconductor interno se sobrecalentará.
La disipación de calor adecuada depende del acoplamiento mecánico. No extraer calor es un descuido frecuente de ingeniería. Las fallas comunes del disipador de calor incluyen:
Disipadores de calor de tamaño inadecuado: seleccionar un disipador basándose únicamente en el espacio físico en lugar de en las clasificaciones de resistencia térmica.
Mala aplicación del compuesto térmico: el uso de demasiada o muy poca pasta térmica atrapa el aire. El aire es un pésimo conductor térmico.
Flujo de aire ambiental restringido: colocar relés dentro de gabinetes sellados evita el enfriamiento por convección. El calor simplemente recircula alrededor de los componentes.
Ignorar el estrés térmico conduce directamente a una fuga térmica. A medida que aumenta la temperatura de la unión del semiconductor, cambian sus características de resistencia interna. El dispositivo comienza a generar aún más calor. Finalmente, una temperatura excesiva de la unión altera permanentemente las propiedades del semiconductor. La estructura del silicio se degrada. Esto conduce a una incapacidad para apagar, lo que se conoce como enganche. En casos extremos, el componente sufre una avería física completa.
Las cargas resistivas se comportan de forma predecible. Sin embargo, las cargas inductivas introducen transitorios eléctricos severos. Debe tener en cuenta estas fuerzas al integrar un relé de estado sólido en su sistema.
Los motores, solenoides y transformadores almacenan energía en campos magnéticos. Cuando el relé se desconecta, el campo magnético colapsa repentinamente. Este colapso genera una enorme EMF (fuerza electromotriz). El pico de voltaje resultante viaja hacia atrás hacia el relé. Estos eventos de sobretensión transitoria exceden rutinariamente los límites operativos normales.
Los semiconductores poseen límites dv/dt específicos. Esta métrica define el cambio máximo permitido en el voltaje a lo largo del tiempo. Cuando una carga inductiva crea un pico de voltaje rápido y violento, el cambio rápido puede provocar una conmutación involuntaria. Es posible que el relé se vuelva a encender brevemente. Exceder repetidamente los límites dv/dt eventualmente perforará el aislamiento del semiconductor, arruinando el dispositivo.
Debe mitigar la sobretensión transitoria de forma proactiva. Los ingenieros implementan dos mecanismos de defensa principales:
Circuitos amortiguadores RC: Muchos relés premium incluyen amortiguadores RC (resistencia-condensador) internos. Estos circuitos absorben los rápidos cambios de voltaje, protegiendo el tiristor.
Supresores de voltaje transitorio (TVS): los varistores externos de óxido metálico (MOV) bloquean el exceso de voltaje. Desvían los picos destructivos lejos de las sensibles uniones de relé.
Debe evaluar su entorno de aplicación específico para determinar qué estrategia de mitigación se adapta mejor.
Considere un motor de 1 HP 120 VCA. En condiciones normales de funcionamiento, consume una corriente constante. Sin embargo, arrancar un motor en reposo requiere una fuerza de rotación masiva. Esta fase de arranque exige hasta seis veces la corriente de estado estacionario. No puede utilizar un relé clasificado estrictamente para la corriente de funcionamiento. Debe sobreespecificar el relé para manejar esta demanda transitoria severa de manera segura.
Los eventos eléctricos transitorios destruyen los relés más rápidamente que la degradación térmica. Protegerse contra las sobretensiones actuales requiere conocimientos especializados.
Debe diferenciar entre la corriente de funcionamiento nominal y la sobrecorriente transitoria permitida. Un relé podría transportar con seguridad 25 amperios de forma indefinida. El mismo dispositivo podría sobrevivir a un pico de 250 amperios, siempre que solo dure un ciclo de corriente alterna (normalmente 16,6 milisegundos). Superar este umbral exacto de tiempo-corriente vaporizará las uniones internas de los cables.
Algunas cargas engañan a los cálculos estándar. Las lámparas de tungsteno y ciertos elementos calefactores exhiben "resistencia al frío". Cuando se encuentran a temperatura ambiente, su resistencia eléctrica es notablemente baja. Energizarlos provoca un pico de corriente inicial masivo. A medida que el elemento se calienta, su resistencia aumenta y la corriente cae a un nivel normal. Debe calcular este aumento inicial para evitar sobrecargar los componentes semiconductores.
Las hojas de datos proporcionan una clasificación I²t. Este valor define la energía térmica máxima que el relé puede absorber durante un cortocircuito antes de que ocurra la destrucción física. Representa la corriente al cuadrado multiplicada por el tiempo. Esta métrica específica existe únicamente para guiar sus decisiones de fusión.
Los disyuntores mecánicos estándar no protegen los semiconductores. Los interruptores mecánicos se basan en tiras bimetálicas físicas o bobinas magnéticas. Tardan milisegundos o incluso segundos completos en dispararse físicamente. Cuando un disyuntor mecánico abre el circuito, el semiconductor ya se ha vaporizado. Debe utilizar fusibles semiconductores de acción ultrarrápida especializados. Estos fusibles coinciden con la clasificación I²t del relé, eliminando fallas instantáneamente para evitar la destrucción de componentes.
Las especificaciones de laboratorio rara vez reflejan la realidad de la fábrica. Debe interpretar los datos a través de la lente de las condiciones de implementación reales.
Cada hoja de datos presenta una curva de reducción térmica. Este gráfico es su herramienta de diseño más importante. Los relés nunca funcionan a su máxima corriente nominal en ambientes calurosos. Normalmente, la reducción de potencia comienza a 40°C. Si la temperatura ambiente del gabinete alcanza los 60 °C, un relé de 50 amperios podría conducir de manera segura solo 25 amperios. Ignorar esta curva garantiza una falla prematura del equipo.

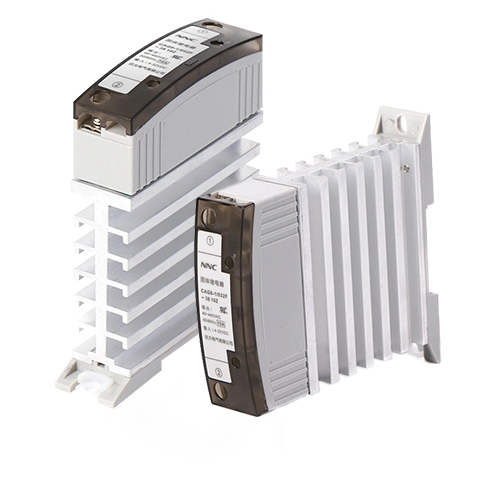

Las limitaciones físicas dictan la selección del relé. Las configuraciones de montaje en panel ofrecen una superficie enorme para disipadores de calor. Destacan en aplicaciones de alta corriente. Por el contrario, las configuraciones de estado sólido de riel DIN de alta velocidad optimizan el espacio del gabinete. Permiten una instalación rápida. Sin embargo, empaquetar varias unidades de riel DIN restringe fuertemente el flujo de aire. Debe trazar cuidadosamente las vías de disipación de calor.
Las anomalías eléctricas en el lado de la carga nunca deben llegar a su lógica de control. Es obligatorio un aislamiento adecuado de entrada/salida. Busque especificaciones de aislamiento óptico. Un LED interno envía un haz de luz a un fotorreceptor a través de un espacio de aire. Esta separación física proporciona una excelente rigidez dieléctrica, protegiendo a los microcontroladores sensibles de desastres de alto voltaje.
Hacer coincidir el tipo de conmutación con la carga evita un comportamiento errático. El análisis de las especificaciones de un relé de estado sólido requiere comprender cuándo se enciende realmente el dispositivo.
Cuadro comparativo de tipos de conmutación
Tipo de conmutación | Aplicación de carga ideal | Beneficio clave | Caso de uso común |
|---|---|---|---|
Cruz cero | Cargas resistivas (calentadores) | Minimiza EMI y sobrecorrientes | hornos industriales |
Encendido aleatorio | Cargas inductivas (motores) | Respuesta inmediata, evita retrasos de fase | Regulación del ángulo de fase, solenoides |
Los relés de cruce por cero esperan a que la onda sinusoidal de CA llegue a cero voltios antes de activarse. Esto minimiza la interferencia electromagnética (EMI). Los relés de encendido aleatorio se activan en el milisegundo exacto en que reciben una señal de control. Manejan mejor las cargas inductivas porque evitan problemas de fase de retraso.
La adquisición de componentes no confiables crea enormes riesgos de adquisición. Debe evaluar al socio fabricante con la misma rigurosidad que al componente.
Los proveedores acreditados proporcionan datos de ingeniería completos. No se esconden detrás de términos de marketing vagos. Busque curvas de reducción detalladas, datos precisos de resistencia térmica (medidos en °C/W) y métricas probadas de MTBF (tiempo medio entre fallas). Si un proveedor carece de esta documentación, sus productos plantean un grave riesgo de integración.
Los componentes industriales deben cumplir estrictas normas de seguridad. Verifique todas las marcas de cumplimiento. Las certificaciones UL, CSA y CE garantizan que el componente cumpla con rigurosos estándares ambientales y de seguridad industrial. Las pruebas independientes previenen incendios eléctricos catastróficos y problemas de responsabilidad.
La asistencia de ingeniería es muy importante. Las aplicaciones complejas requieren cálculos térmicos matizados y perfiles de carga detallados. Un proveedor superior de relés de estado sólido ofrece acceso directo a ingenieros de aplicaciones. Le ayudan a ejecutar simulaciones térmicas y verificar la coordinación de los fusibles antes de finalizar el diseño.
La estabilidad de la cadena de suministro evita paradas en la línea de producción. Evaluar los protocolos de prueba por lotes del fabricante. ¿Prueban cada unidad bajo carga? Los términos claros de la garantía también reducen el riesgo de adquisición. El control de calidad constante garantiza que sus sistemas implementados funcionen de manera confiable año tras año.
La pérdida de rendimiento de SSR es altamente predecible y evitable mediante un perfil de carga y un diseño térmico precisos.
Priorice las hojas de datos que reflejen las temperaturas reales de su gabinete y las condiciones transitorias. Nunca diseñe basándose únicamente en los máximos de laboratorio.
Implemente siempre fusibles semiconductores ultrarrápidos y disipadores de calor del tamaño adecuado para proteger sus inversiones.
Consulte con el soporte de ingeniería para revisar las características de carga específicas antes de finalizar la adquisición masiva o la integración del sistema.
R: Los picos de sobretensión o el estrés térmico extremo derriten físicamente la unión de silicio interna. Una vez que el material semiconductor se funde, se fusiona. Esto produce un cortocircuito permanente en la conexión, lo que obliga al relé a permanecer bloqueado de forma segura en la posición "encendido" independientemente de las entradas de control.
R: Los multímetros estándar son insuficientes porque todos los SSR naturalmente presentan una fuga de corriente menor cuando están apagados. Debe probar el relé bajo una carga activa. Mida la caída de voltaje directo a través de los terminales de salida mientras están energizados. Una desviación significativa del valor de la hoja de datos indica una degradación interna severa.
R: Sí. Los tiristores internos requieren una corriente de mantenimiento específica para permanecer enganchados. Además, la corriente de fuga inherente puede mantener cargas altamente sensibles y de baja potencia (como LED o pequeños PLC) parcialmente energizadas incluso cuando el relé se apaga. Debe hacer coincidir las especificaciones cuidadosamente.
