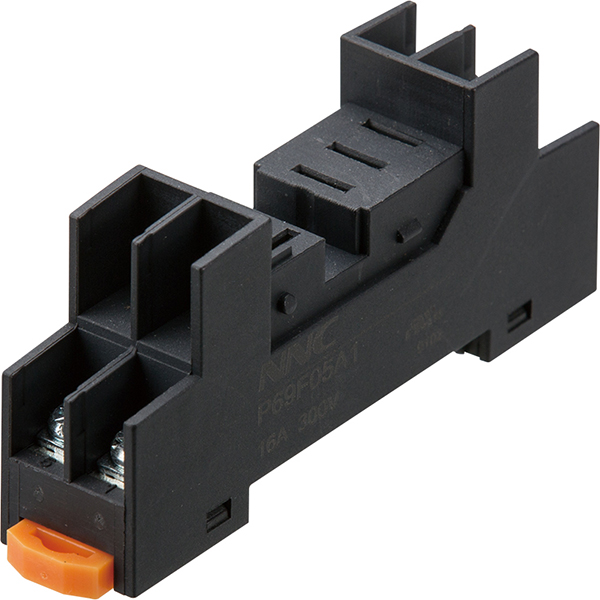

¿Qué debe inspeccionar antes de aceptar un enchufe de relé?

Una toma de relé nunca es sólo un bien básico. Sirve como punto crítico de falla en los sistemas de control eléctrico modernos. La mala calidad de los componentes a menudo provoca una rápida fuga térmica, frustrantes fallos intermitentes y costosos tiempos de inactividad del sistema. Los ingenieros de adquisiciones y control de calidad enfrentan hoy un difícil dilema. Deben equilibrar constantemente los costos de los componentes a granel con la necesidad absoluta de confiabilidad a largo plazo. Aceptar componentes de calidad inferior introduce riesgos inaceptables directamente en sus paneles de control.

A continuación presentamos un marco de aceptación estandarizado para ayudarlo a validar la calidad a fondo. Aprenderá cómo garantizar la alineación de las especificaciones y mitigar los riesgos de implementación antes de finalizar cualquier pedido al por mayor. Nuestras directrices establecen estrictas normas de inspección entrante. Permiten a sus equipos receptores separar inmediatamente el hardware confiable de las imitaciones peligrosas.

Conclusiones clave

• Siempre compare los lotes entregados con las especificaciones iniciales del zócalo del relé para determinar la composición del material y las tolerancias dimensionales.

• La fuerza de retención mecánica y la estabilidad del montaje en riel DIN son indicadores principales de la consistencia de la fabricación.

• La aceptación eléctrica requiere verificación de la rigidez dieléctrica y pruebas de resistencia de contacto, incluso antes de la inserción del relé.

• Examinar a su proveedor de enchufes de relé para verificar los estrictos procesos de control de calidad y las certificaciones industriales (UL, CE, RoHS) es tan fundamental como probar el hardware.

Definición de criterios de éxito para la aceptación del zócalo de relé

Los componentes de calidad inferior conllevan peligros ocultos. Podría perder incontables horas diagnosticando fallas intermitentes "fantasmas". Estos problemas esquivos suelen deberse a una mala tensión de los terminales dentro de la carcasa de plástico. Las conexiones de alta resistencia pueden provocar fácilmente graves riesgos de incendio. Debemos definir cómo se ve una calificación "aprobada" para los lotes de componentes entrantes. Establezca inmediatamente un marco estricto para los problemas comerciales. Debe resaltar exactamente cómo el hardware daña la integridad general del sistema.

La evaluación centrada en los resultados requiere cambiar completamente su forma de pensar. Debe aplicar tolerancia cero a defectos en todos los componentes críticos para la seguridad. Esperamos calificaciones de ciclo de vida garantizadas basadas en datos empíricos. La unidad debe mantener un rendimiento térmico estable bajo carga máxima. Cuando se extrae una muestra aleatoria de una entrega, ésta debe funcionar sin problemas. Tolerar defectos menores crea vulnerabilidades masivas más adelante.

Establezca una base firme para la mitigación de riesgos hoy. Las pruebas de aceptación exhaustivas son mucho más económicas que realizar reemplazos en el campo más adelante. Las fallas en el campo destruyen rápidamente la confianza del cliente. Un solo bloque de terminales derretido causa graves daños a la reputación. Protegemos nuestras marcas mediante un agresivo control de calidad entrante. Usted construye sistemas sólidos solo verificando primero cada elemento fundamental.

Validación de las especificaciones del zócalo del relé central

Debes establecer un protocolo estricto inmediatamente después de recibir un nuevo inventario. Verifique los componentes físicos entregados directamente con sus esquemas de ingeniería originales. Consulte siempre sus hojas de datos de referencia para confirmar la exactitud dimensional precisa. No asuma que las dimensiones de lotes anteriores se aplican automáticamente a las entregas actuales.

La verificación de materiales exige mucha atención por parte de su equipo de control de calidad. Inspeccione los materiales aislantes del cuerpo para determinar si tienen propiedades retardantes de llama adecuadas. Deben cumplir estrictamente con los estándares de seguridad UL94 V-0. Esta clasificación garantiza que el plástico se autoextinga segundos después de retirar una fuente de llama. A continuación, verifique la composición del material del terminal. Busque aleaciones de cobre robustas que tengan un revestimiento protector adecuado. Un revestimiento adecuado evita la oxidación rápida con el tiempo. Las alternativas económicas de latón se degradan rápidamente en ambientes húmedos.

Finalmente, garantice una coincidencia de aplicaciones explícita para cada unidad. La clasificación de la carcasa debe coincidir explícitamente con los requisitos de corriente continua de su circuito. También debe manejar de forma segura las demandas de voltaje de la carga prevista. Los desajustes provocan un sobrecalentamiento inmediato. Una carga de 10 amperios que pasa por un terminal de 8 amperios crea una acumulación térmica peligrosa. Verificamos estas clasificaciones físicamente antes de autorizar cualquier procedimiento de instalación.

Protocolo de Inspección Física y Mecánica

La integridad de los pines y terminales dicta la vida útil física de sus componentes. Revise cuidadosamente cada lote para ver si hay pines de contacto doblados, desalineados o hundidos. Pruebe las fuerzas de inserción y extracción manualmente. La carcasa debe sujetar firmemente la unidad insertada. No debe requerir fuerza excesiva. Una fuerza excesiva daña fácilmente los pasadores delicados durante el mantenimiento de rutina. Siga estas comprobaciones mecánicas específicas:

1. Verificación visual de la alineación: Inspeccione las cavidades de los pasadores bajo buena iluminación. Asegúrese de que todos los contactos metálicos queden al ras y paralelos.

2. Prueba de fuerza de inserción: Empuje un relé en buen estado dentro de la base. Deberías sentir un compromiso táctil positivo.

3. Prueba de fuerza de extracción: extraiga la unidad. Debe resistir ligeramente pero soltarse sin necesidad de moverlo agresivamente.

A continuación, valide el par y la estabilidad del cableado. Evalúe la calidad de la rosca de todos los tornillos terminales. Asegúrese de que resistan fácilmente el par de apriete especificado. No deben dañar ni romper la carcasa de plástico. Los hilos pelados arruinan por completo los programas de mantenimiento. Los técnicos confían en hilos fuertes para asegurar cables de gran calibre de forma segura.

Pruebe minuciosamente los mecanismos de montaje en sus muestras. Sujételos en rieles DIN estándar. Verifique los orificios de montaje del panel con precisión. Necesitan asientos seguros y resistentes a las vibraciones. Los componentes sueltos traquetean durante el funcionamiento de la máquina. Esta vibración eventualmente corta las conexiones cableadas. Para verificaciones de estándares industriales, compare sus pruebas con modelos conocidos de alta demanda. El zócalo de relé industrial nnc69k p69f05a1 representa un excelente punto de referencia. Evalúe qué tan bien funcionan sus mecanismos de bloqueo de alta resistencia. Observe cómo resiste perfectamente las vibraciones industriales. Quiere que sus pedidos al por mayor coincidan con este nivel de integridad estructural.

Pruebas eléctricas: simulación de condiciones de campo

Realice primero las comprobaciones del multímetro previas a la instalación. Detallar claramente el proceso exacto para probar la continuidad. Identifique cualquier posible cortocircuito entre terminales adyacentes. Debe aislar los pines 30, 87, 85 y 86 con cuidado. Sondear estas conexiones garantiza que no existan puentes metálicos internos. Una conexión interna sólida significa una transferencia de señal confiable.

Pase a continuación a la evaluación de la resistencia de contacto. Mida la caída de milivoltios directamente a través de los terminales cerrados. Una resistencia alta indica conexiones internas deficientes. Estas conexiones débiles generan calor peligroso bajo cargas normales. Recomendamos utilizar un método de medición de resistencia Kelvin de cuatro hilos. Este enfoque elimina por completo los errores de resistencia de los cables de prueba. Las superficies metálicas limpias producen caídas de voltaje mínimas.

Describa la necesidad de realizar pruebas de tensión de resistencia dieléctrica (Hi-Pot). Debe verificar la resistencia real del aislamiento de manera práctica. Verifique entre los contactos adyacentes y la superficie de montaje principal. Esto garantiza la máxima seguridad ante picos de tensión impredecibles. Los plásticos débiles permiten la formación de arcos durante las subidas de tensión. Los arcos eléctricos destruyen los microcontroladores sensibles conectados posteriormente.

Tabla: Líneas base de pruebas eléctricas recomendadas

Evaluación de la infraestructura de control de calidad de su proveedor de enchufes de relé

La coherencia de los lotes es muy importante cuando se manejan grandes volúmenes de adquisiciones. Recomendamos encarecidamente utilizar muestreo aleatorio en todos los pedidos al por mayor. Esto detecta rápidamente la desviación de la fabricación. También detecta tempranamente el desgaste de las herramientas a nivel de fábrica. En ocasiones, las fábricas intercambian materiales sin notificar a los compradores. Un riguroso muestreo de admisión evita que estas sustituciones no autorizadas entren en su línea de montaje.

• Autenticidad de cumplimiento: verifique las certificaciones de forma independiente. Busque estándares IEC y ANSI/IEEE actualizados. Consulte las bases de datos en línea para conocer las marcas UL o CE. No acepte documentación caducada.

• Lógica de Trazabilidad: Evaluar el sistema de seguimiento de lotes del fabricante. Debes saber exactamente cuándo y dónde produjeron un lote específico. Una buena trazabilidad aísla rápidamente las tiradas defectuosas.

• RMA y garantía: revise su lógica de autorización de devolución de mercancías. Pregunte acerca de sus capacidades de generación de informes de análisis de causa raíz. Exija compromisos sólidos de garantía a largo plazo.

Un socio transparente comparte con entusiasmo sus datos internos de control de calidad. Proporcionan informes de prueba detallados junto con cada envío. Trate su proceso de documentación como un factor de calificación importante. El hardware confiable requiere un origen confiable.

Modos de falla comunes que se deben detectar durante la aceptación

Las rebabas de moldeo y los escombros arruinan rápidamente la conectividad. Inspeccione de cerca para detectar exceso de rebabas de plástico. A menudo se esconde en el interior de las cavidades terminales. Este plástico microscópico bloquea completamente el contacto eléctrico. Los procesos de moldeo por inyección ocasionalmente dejan estos artefactos atrás. Su equipo receptor debe detectarlos antes de que comience el montaje. La eliminación de flash hace perder un valioso tiempo al técnico más adelante.

Esté atento a la mala calidad del revestimiento al sacarlo de la caja. Busque superficies de revestimiento desiguales. Detecte inmediatamente los primeros signos de oxidación. El metal opaco o descolorido indica baños químicos deficientes durante la fabricación. Rechazamos los terminales oxidados al instante. Garantizan futuras cuestiones de resistencia. Los terminales de alta calidad mantienen un acabado brillante y consistente.

La fatiga primaveral es otro problema oculto importante. Pruebe minuciosamente las ballestas internas. A menudo pierden tensión después de unas pocas inserciones repetidas. Esta falla particular afecta fuertemente a los componentes de bajo nivel. Recomendamos enchufar y desenchufar una unidad de prueba veinte veces. El vigésimo tirón debería sentirse tan apretado como el primero. Los resortes flojos causan microarcos. El microarco carboniza los contactos. Este ciclo destruye rápidamente todo el conjunto.

Gráfico: Síntomas de defectos comunes y causas fundamentales

Conclusión

Implemente una lógica estricta de preselección de inmediato. Deseche los lotes que no cumplan con las líneas base de torsión mecánica sin dudarlo. Rechace al instante los artículos que no superen las comprobaciones de resistencia eléctrica. Hacer concesiones sobre estas líneas de base garantiza fallas en el campo más adelante. Le recomendamos encarecidamente que establezca una lista de verificación de admisión estandarizada para su departamento receptor. Equípalos adecuadamente. Deles los multímetros y destornilladores dinamométricos adecuados. Entrénelos para que reconozcan visualmente un emplatado deficiente.

Mantenga un circuito de retroalimentación continuo y transparente junto con sus socios de fabricación. Comparta sus datos de pruebas internas libremente. Esta comunicación continua garantiza la coherencia de los lotes en el futuro. Actúe hoy. Actualice sus POE de adquisiciones. Haga cumplir rigurosamente estos protocolos mecánicos y eléctricos. Sus sistemas de control funcionarán mucho más tiempo. Su tiempo de inactividad por diagnóstico se reducirá a cero. Los criterios de aceptación inflexibles siguen siendo su mejor defensa contra fallas eléctricas catastróficas.

Preguntas frecuentes

P: ¿Cómo se prueba un enchufe de relé con un multímetro antes de instalar el relé?

R: Configure su multímetro en modo de continuidad o resistencia. Sondee las almohadillas de contacto internas contra sus correspondientes terminales de tornillo externos. Quiere verificar una conexión interna sólida. Una lectura cercana a cero ohmios indica un rastro saludable. Cualquier resistencia alta sugiere rotura interna.

P: ¿Cuál es la causa más común de falla del zócalo del relé?

R: La degradación térmica destaca como el principal culpable. Los tornillos de los terminales flojos o la mala tensión del resorte interno causan este problema. Crean una alta resistencia al contacto. Esta resistencia genera un calor excesivo y eventualmente derrite por completo la carcasa de plástico circundante.

P: ¿Un relé automotriz de 4 y 5 pines utiliza la misma lógica de prueba que un zócalo de relé industrial?

R: Sí, los principios fundamentales de voltaje y continuidad siguen siendo idénticos. Sin embargo, las versiones industriales requieren una validación dieléctrica y de torque mucho más estricta. Los entornos industriales presentan voltajes significativamente más altos y ciclos de trabajo continuos. Exigen mayor robustez física que las aplicaciones automotrices estándar de 12 V.
