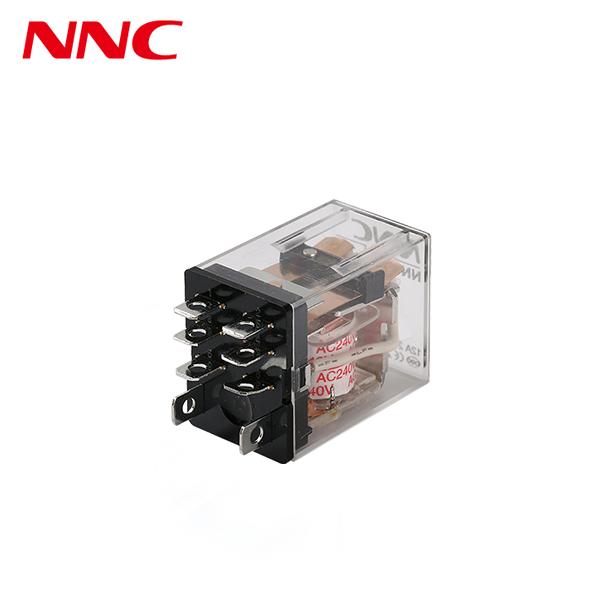

Las paradas no planificadas causan estragos en los sistemas industriales. Una falla de un solo relé a menudo genera costosas soluciones de problemas en el sistema. Le obliga a realizar un reemplazo repentino y reactivo del equipo. Debemos reconocer desde el principio una dura realidad de la ingeniería. Debido a que son dispositivos electromecánicos, los relés poseen inherentemente una vida útil finita. Las piezas móviles se degradan con el tiempo. Los contactos eléctricos se erosionan bajo cargas pesadas.
La verdadera confiabilidad no proviene únicamente del mantenimiento posterior a la implementación. Requiere un enfoque integral. Necesita una gestión proactiva del ciclo de vida. Debe aplicar protocolos rigurosos de solución de problemas. También exige seleccionar las especificaciones correctas durante la fase de adquisición inicial. Este artículo explora cómo maximizar la vida útil operativa. Aprenderá a identificar con precisión los mecanismos de falla centrales. Cubriremos la atención a nivel de asamblea y las pruebas de diagnóstico sistemáticas. Finalmente, descubrirá por qué la selección de proveedores dicta la estabilidad del circuito a largo plazo.
Previsibilidad del ciclo de vida: el monitoreo rutinario de la resistencia de los contactos y las caídas de voltaje puede predecir fallas antes de que interrumpan las operaciones del sistema.
Control ambiental: La limpieza posterior a la soldadura y la gestión térmica adecuadas reducen significativamente el desgaste prematuro en aplicaciones de servicio continuo.
Alineación de especificaciones: La sobreespecificación o desalineación de los tipos de carga es una de las principales causas de tensión en los relés; hacer coincidir las cargas operativas exactas es la medida preventiva definitiva.
Soporte del proveedor: asociarse con un proveedor transparente garantiza el acceso a modelos de degradación precisos y existencias de reemplazo confiables.
Toda estrategia de mantenimiento comienza con la comprensión de cómo fallan los componentes. La conmutación de alta corriente crea reacciones físicas agresivas dentro del gabinete. Las cargas inductivas resultan especialmente duras para la mecánica interna. Cuando los contactos se abren para interrumpir la corriente, el aire entre ellos se ioniza. Esto genera arcos eléctricos masivos. Estos arcos vaporizan el material de contacto de aleación de plata.
Luego se forma una acumulación de carbón en estas superficies metálicas. Con el tiempo, la resistencia eléctrica aumenta drásticamente. Esto obliga a que su relé de potencia se caliente más durante el funcionamiento normal. El metal se transfiere de un lado al otro. Destruye las superficies de contacto lisas necesarias para una conductividad eficiente.
El funcionamiento continuo introduce un estrés térmico severo. El calentamiento de la bobina es un subproducto inevitable de mantener los contactos cerrados. Las temperaturas ambientales de la PCB aumentan este calor interno. Juntos, degradan implacablemente el aislamiento interno. Los resortes de retorno mecánicos pierden su temperamento y tensión. La carcasa de plástico podría incluso deformarse bajo una carga térmica prolongada.
Debemos definir claramente la diferencia entre ciclos de vida mecánicos y eléctricos. La vida mecánica abarca decenas de millones de ciclos de conmutación. Sin embargo, esto supone que no existe carga eléctrica entre los contactos. La vida eléctrica es significativamente más corta. Rara vez supera los 100.000 ciclos cuando funciona a su máxima capacidad nominal. Operar continuamente cerca de los límites máximos de conmutación acelera rápidamente este desgaste mecánico.
No establecer una línea de base sobre estos factores de degradación crea enormes riesgos de implementación. Los programas de mantenimiento preventivo se convierten en poco más que conjeturas. Debe documentar las temperaturas de funcionamiento normales. También debe registrar las frecuencias de conmutación estándar para predecir los puntos de falla con precisión.
Registre las temperaturas ambientales del gabinete durante los momentos de carga máxima.
Registre los ciclos de conmutación diarios esperados para circuitos de alta carga.
Establezca una línea de base aceptable para las temperaturas de funcionamiento del serpentín.
El mantenimiento de los componentes comienza directamente en la línea de montaje. Los protocolos de limpieza posteriores a la soldadura siguen siendo fundamentales para la confiabilidad a largo plazo. Los residuos de fundente migran fácilmente a relés no sellados durante la fabricación de PCB. Esto contamina gravemente los contactos. Debe distinguir entre recintos estancos al flujo y totalmente estancos al lavado.
Las unidades resistentes al lavado resisten lavados acuosos agresivos. Utilizan carcasas de plástico completamente selladas. Las unidades estancas al flujo solo resisten el flujo de ondas de soldadura desde la parte inferior. No sobreviven a la inmersión total. No lave los componentes herméticos al fundente usando un rociador de alta presión. La entrada de líquido arruina inmediatamente el mecanismo interno.
La auditoría ambiental previene una degradación lenta e invisible. El polvo y la humedad penetran en las carcasas no herméticas. Los gases corrosivos oxidan rápidamente los contactos de plata. Evalúe su entorno operativo periódicamente. Si su equipo funciona en plantas agrícolas o químicas, necesita componentes sellados. Los entornos de alta humedad requieren un seguimiento cuidadoso de la integridad dieléctrica.
La vibración destruye la estabilidad del montaje con el tiempo. Un choque mecánico continuo en la PCB afloja las terminaciones de soldadura. Provoca un intenso ruido de contacto. La vibración provoca un rápido microarco. Debe delinear cronogramas de inspección física periódica. Considere evaluaciones de encapsulado o recubrimiento conformado para ambientes extremos.
Aplicar revestimiento conformado directamente sobre las ventilaciones de relé no selladas.
Uso de limpiadores ultrasónicos en tableros que contienen componentes electromecánicos.
Ignorar la resonancia de vibración de baja frecuencia durante el montaje de la placa.
Los dispositivos antiguos requieren controles sistemáticos y mensurables. Las pruebas de resistencia de la bobina proporcionan una sólida base de diagnóstico. Mide la resistencia de la bobina con respecto a los parámetros de la hoja de datos. Una caída significativa en la resistencia sugiere cortocircuitos parciales en la bobina. Un aumento indica degradación del cable u oxidación de terminales. Utilice un multímetro de precisión para estas comprobaciones.
El análisis de la caída de tensión de contacto sigue siendo muy eficaz. Mide la caída de milivoltios a través de contactos cerrados bajo carga activa. Este representa el indicador más confiable de la salud del contacto. Una caída de alto voltaje significa que existe una acumulación severa de carbono. Puede realizar un seguimiento de esta lectura durante meses para predecir una posible falla. Un relé de alimentación de PCB en buen estado muestra una caída de voltaje baja y estable.
Establezca una lógica de reemplazo clara para sus técnicos. Decida cuándo cambiar una unidad defectuosa en lugar de reparar el circuito circundante. La obtención de componentes sustitutos requiere extremo cuidado. Siempre verifique primero la compatibilidad de pines. Verifique la alineación de la huella con precisión. Un reemplazo incompatible daña toda la placa.
Marco de diagnóstico de solución de problemas
Prueba de Diagnóstico | Método de prueba | Rango normal | Señal de advertencia |
|---|---|---|---|
Resistencia de la bobina | Multímetro entre pines de bobina a 20°C | Dentro de ±10% de la hoja de datos | Desviación mayor al 15% |
Caída de voltaje | Lectura de milivoltios a través de contactos cerrados | Menos de 50 mV con carga de 1 A | Tendencia constante al alza por encima de 100 mV |
Contacto charla | Monitoreo del osciloscopio durante el encendido | Menos de 5 milisegundos | Rebote prolongado o cierre errático |
Resistencia de aislamiento | Prueba de megaóhmetro a 500 VCC | Más de 1000 megaohmios | Caída repentina por debajo de 100 megaohmios |
Las especificaciones adecuadas reducen activamente sus futuras cargas de mantenimiento. La adaptación de cargas es una necesidad absoluta. La utilización de un relé de potencia de uso general de bobina única requiere una alineación exacta de la carga. Las cargas resistivas, capacitivas e inductivas se comportan de manera muy diferente. Las cargas resistivas actúan de forma predecible. Las cargas inductivas y capacitivas no. Las cargas no coincidentes provocan una soldadura por contacto acelerada.
Las consideraciones actuales de irrupción dictan sus calificaciones de contacto iniciales. Los picos transitorios ocurren continuamente al encender. Los motores y condensadores generan sobretensiones iniciales masivas. Estas sobretensiones pueden alcanzar diez veces la corriente normal. Necesita calificaciones iniciales más altas para sobrevivir a estos picos. Esto es válido incluso si su corriente en estado estacionario permanece bastante baja.
Debe encuadrar las especificaciones de su relé de potencia de PCB como herramientas de mantenimiento preventivo. La alta rigidez dieléctrica evita el seguimiento eléctrico. Evita que se desarrollen cortocircuitos durante el funcionamiento a largo plazo. El alto aislamiento entre la bobina y los contactos protege los microcontroladores sensibles.
Los ingenieros deben aplicar una lógica de selección estricta durante el diseño. Priorice las métricas operativas reales sobre las clasificaciones de amperaje máximo bruto. Mire de cerca la frecuencia de conmutación. Evalúe minuciosamente el tipo de carga específico. Tenga en cuenta las fluctuaciones de la temperatura ambiente. A veces, especificar demasiado un componente crea problemas. Un relé masivo de 30 amperios podría no lograr interrumpir de manera confiable una pequeña señal de 10 miliamperios.
Cargas Resistivas: Calefactores e iluminación sencilla. Muestran una corriente de irrupción mínima.
Cargas Inductivas: Motores y solenoides. Crean fuertes arcos al desconectarse.
Cargas Capacitivas: Filtros de alimentación. Generan picos de corriente masivos.
Su cadena de suministro influye directamente en la estabilidad del hardware. La trazabilidad y la coherencia en la fabricación son vitales. La variación entre los lotes de fabricación arruina los programas de mantenimiento preventivo. Si un lote dura 100.000 ciclos y el siguiente dura 20.000, la previsibilidad desaparece. Resaltar la necesidad de un estricto control de calidad por parte del fabricante.
Los proveedores creíbles ofrecen datos del ciclo de vida detallados y accesibles. Un de alta calidad proveedor de relés de potencia de PCB comparte abiertamente las curvas de vida eléctrica esperadas. Muestran datos de rendimiento bajo diferentes cargas. No se limitan a publicar los mejores escenarios de carga resistiva. Proporcionan métricas realistas para entornos industriales hostiles.
Las capacidades de referencia cruzada son igualmente vitales para el mantenimiento a largo plazo. Evaluar a los proveedores en función de su soporte heredado. Excelentes proveedores ofrecen reemplazos inmediatos para componentes al final de su vida útil. La compatibilidad pin por pin es esencial. Esto minimiza los costos de rediseño. Mantiene sus máquinas en funcionamiento sin necesidad de revisiones importantes de la placa.
La transparencia genera confianza en la ingeniería. Los proveedores deben detallar claramente sus materiales de contacto. Deben explicar sus metodologías de prueba. Asociarse con un proveedor confiable actúa como una extensión de su departamento de mantenimiento.
El mantenimiento funciona como un proceso holístico. Abarca completamente desde la especificación inicial hasta la resolución de problemas en el campo. La atención posterior a la implementación por sí sola no puede garantizar la confiabilidad del hardware. Debe comprender la física de los arcos de contacto y la degradación térmica. También debe implementar prácticas seguras de limpieza de ensamblaje.
La estrategia de mantenimiento más eficaz combina dos enfoques. Necesita pruebas de diagnóstico de rutina, centrándose específicamente en la caída de voltaje y la resistencia de la bobina. También necesita una evaluación inicial rigurosa de los componentes. Nunca seleccione un componente basándose únicamente en su clasificación actual máxima.
Los ingenieros y los equipos de adquisiciones deben tomar medidas inmediatas. Audite sus tasas actuales de fallas de relés hoy. Consulte las curvas de ciclo de vida de su proveedor para los componentes existentes. Revise los requisitos de sus especificaciones para todas las próximas revisiones de la placa para garantizar una combinación perfecta de carga.
R: Sí, pero requiere una gestión térmica cuidadosa. Debe operar muy por debajo de las clasificaciones máximas actuales. También debe seleccionar voltajes de retención de bobina específicos. La caída del voltaje después de la activación reduce significativamente la generación continua de calor dentro del gabinete.
R: Debe conocer la diferencia entre relés resistentes al agua y a prueba de fundentes. Los gabinetes herméticos están completamente sellados y resisten la limpieza acuosa. Las unidades a prueba de fundentes no están selladas. Evite el uso de disolventes agresivos o limpieza ultrasónica en componentes electromecánicos no sellados. La entrada de líquido contaminará los contactos.
R: Busque una caída de voltaje creciente en los contactos cerrados bajo carga. Esta lectura indica una degradación significativa del contacto. Revela la acumulación de carbón oculto mucho antes de que ocurra una falla total. Reemplazar la unidad en esta etapa evita tiempos de inactividad inesperados del sistema.
