NNC68A
CLION
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
El relé de potencia intermedia en miniatura LY2 es un componente electromagnético compacto y versátil que funciona según el principio del electromagnetismo.Consta de una bobina, una armadura y un conjunto de contactos.Cuando se aplica corriente a la bobina, genera un campo magnético que atrae la armadura, haciendo que los contactos se cierren o abran, controlando así el flujo de corriente en el circuito.
Con una capacidad de conmutación de hasta 15 A, el relé LY2 es capaz de manejar sistemas eléctricos exigentes de manera efectiva.Su capacidad de alta potencia lo hace adecuado para aplicaciones que requieren conmutación robusta y confiable, como maquinaria industrial, sistemas de automatización, controles HVAC y más.
El relé LY2 ofrece de 1 a 4 polos de contacto, lo que proporciona flexibilidad en el control y la configuración del circuito.Esta característica permite aplicaciones versátiles y permite que el relé maneje diversas cargas eléctricas.
Equipado con terminales de PCB, el relé LY2 ofrece conexiones cómodas y seguras a placas de circuito impreso.Esta característica simplifica el proceso de instalación y garantiza conexiones eléctricas confiables y estables.Es particularmente beneficioso para aplicaciones que requieren diseños compactos y que ahorren espacio.
Una de las características notables del relé LY2 es su durabilidad y larga vida útil.Está diseñado para soportar entornos hostiles y proporcionar un rendimiento constante en condiciones exigentes.Esta confiabilidad garantiza el funcionamiento eficiente del relé durante un período prolongado.
El relé LY2 se utiliza ampliamente en una variedad de industrias debido a su tamaño compacto, capacidad de alta potencia y funcionalidad versátil.Encuentra aplicaciones en automatización industrial, controles de motores, sistemas HVAC, controles de iluminación y más.Su rendimiento confiable y su facilidad de instalación lo convierten en la opción preferida de ingenieros y técnicos.
En resumen, el relé de potencia intermedia en miniatura LY2 es un componente electromagnético compacto y versátil que ofrece capacidad de alta potencia, una capacidad de conmutación de hasta 15 A, de 1 a 4 polos de contacto y terminales de PCB.Su principio de funcionamiento, amplia gama de aplicaciones y características notables como durabilidad y facilidad de instalación lo convierten en una solución confiable y eficiente para diversas necesidades de control eléctrico.Confíe en el relé LY2 para ofrecer un rendimiento óptimo y garantizar un funcionamiento eficiente en sus sistemas electrónicos.
68A-2Z(LY2)

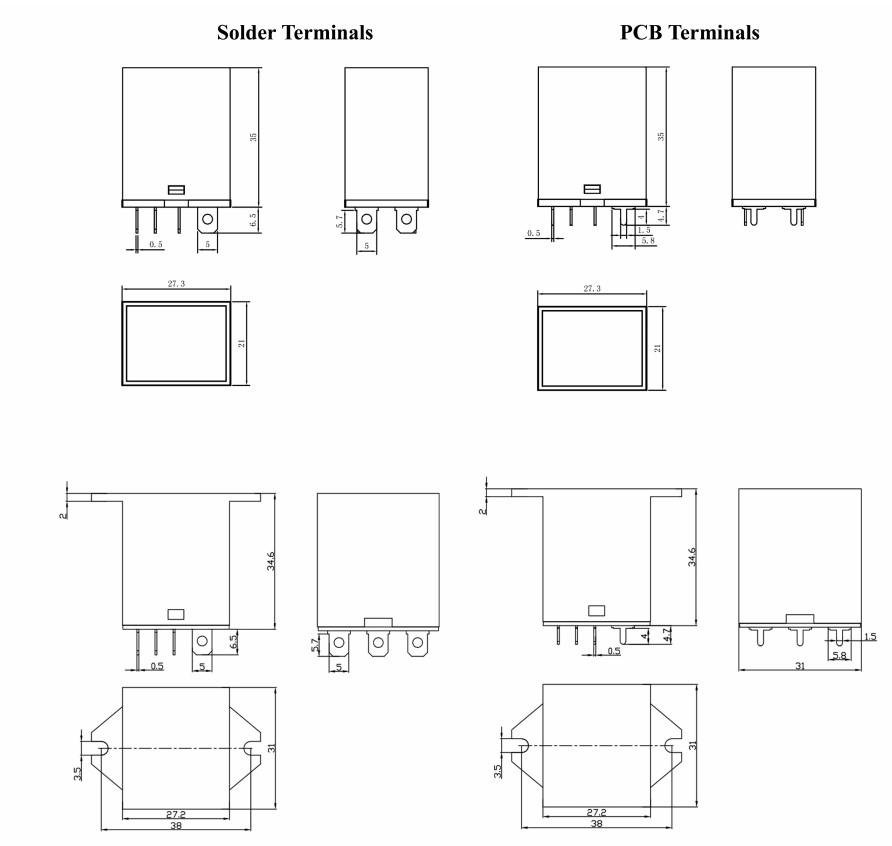

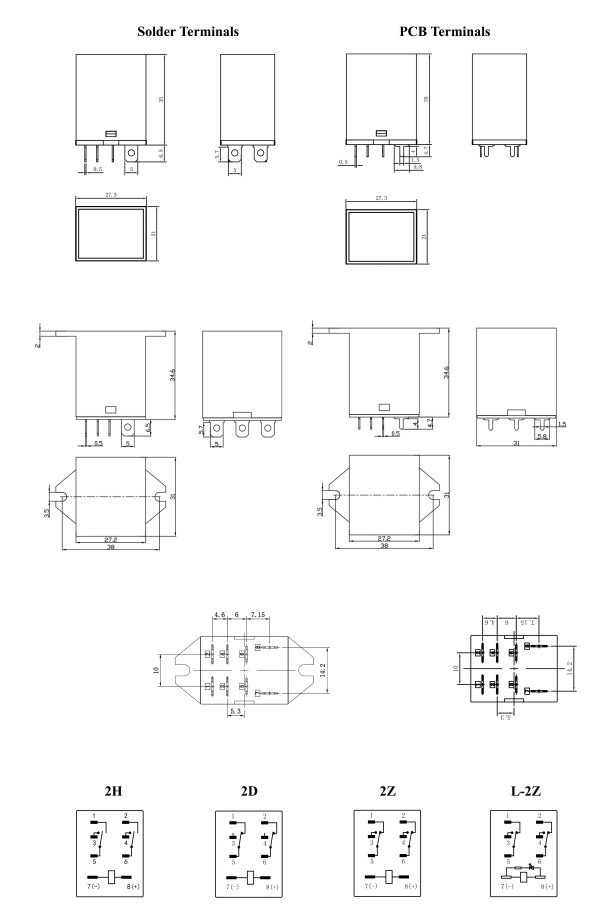

Dimensión | 27,3mm*21mm*35mm | |

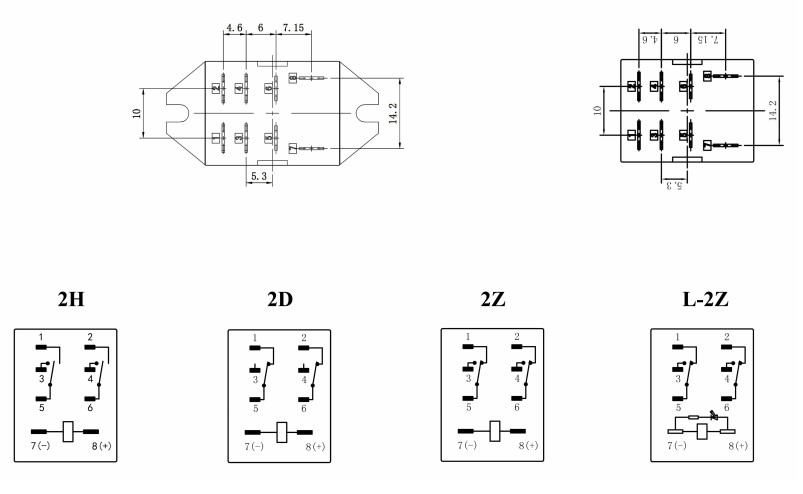

Función de contacto | Forma | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) |
Carga nominal | 12A | |
Tensión de conmutación máxima | 240 VCA/28 VCC | |
Resistencia de contacto | ≤100mΩ | |
Material | Aleación de plata (AgSnO2) | |
vida electrica | ≥1*105 | |
Vida mecánica | ≥1*107 | |
Voltaje de funcionamiento (23 ℃) | CC:≤75%*Tensión nominal, CA:≤80%*Tensión nominal | |
Voltaje de liberación (23 ℃) | CC:≥10%*Tensión nominal, CA:≥30%*Tensión nominal | |
Voltaje máximo (23 ℃) | 110%*Tensión nominal | |
Voltaje de la bobina | DC6-220V, AC6-380V (Personalizar permitido) | |
Potencia de la bobina | CC: 0,9 W, CA: 1,2 VA | |
Hora de recogida | ≤15 ms | |
Tiempo de liberación | ≤10 ms | |
Resistencia dieléctrica | Entre contactos abiertos del mismo polo | 1000 VCA durante 1 min |
Entre contactos de diferente polo | 1000 VCA durante 1 min | |
Entre contactos y bobina | 1500 VCA durante 1 min/4500 VCA durante 1 min | |
Resistencia de aislamiento | ≥100mΩ(500VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Humedad ambiental | 45%-75% HR | |
Presión atmosférica | 86-106 KPa | |
Resistencia a los golpes | 10G (pulso de media onda sinusoidal: 11 ms) | |
resistencia de vibracion | 10-55 Hz (doble amplitud: 1,5 mm) | |
Instalación | PCB o Zócalo con Carril DIN | |
Peso | Aprox.35 g/ud. | |
Embalaje | Cartón con caja de papel en el interior. | 600PCS/Carton, GW: 21KG, NW 20KG, Dimensión (mm): 330×310×345 |
