Seleccionar el componente incorrecto para la configuración de un panel de control compacto no sólo provoca retrasos en el montaje. Corre el riesgo de fallas térmicas, fallas de arco e incumplimiento grave en operaciones industriales. Se podría suponer que un número de pines idéntico garantiza un entrelazado perfecto. No es así. Si bien los dispositivos de conmutación parecen altamente estandarizados, las tolerancias de los enchufes varían drásticamente en todo el mercado. Los diseños de terminales y las clasificaciones de materiales difieren significativamente entre fabricantes.
Si estas conexiones no coinciden, compromete la seguridad del panel y el tiempo de actividad operativa. Esta guía desglosa los criterios eléctricos, mecánicos y ambientales exactos necesarios para evaluar la compatibilidad. Le mostramos cómo combinar perfectamente un zócalo de relé para integraciones de relés en miniatura. Aprenderá a verificar las capacidades actuales, especificar estilos de montaje correctos y seleccionar las tecnologías de terminales adecuadas. La aplicación de estas reglas garantiza la confiabilidad a largo plazo de sus sistemas de control.
La configuración de pines es solo el primer paso: el tamaño de la hoja, el paso y el número de polos deben alinearse, pero la reducción térmica y la rigidez dieléctrica dictan la compatibilidad real.
Las clasificaciones de corriente deben exceder la carga: un relé de potencia en miniatura de 16 A requiere un enchufe de relé de 16 A (o superior) para evitar la degradación del terminal bajo carga continua.
El montaje dicta la velocidad de mantenimiento: la elección entre zócalos de relé enchufables de riel DIN y bases montadas en PCB afecta los tiempos de reemplazo y solución de problemas futuros.
La tecnología de terminales reduce las tasas de fallas: los terminales a presión ofrecen una resistencia a la vibración superior a los terminales de tornillo tradicionales en entornos industriales pesados.
Los ingenieros a menudo se enfrentan a presiones para montar paneles de control rápidamente. Esta prisa conduce a graves errores de compatibilidad de componentes. Comprender las consecuencias mecánicas de un emparejamiento deficiente evita costosas fallas en el sistema.
Muchos técnicos caen en la trampa de suponer una compatibilidad universal. Creen que la combinación de diseños de pines garantiza un funcionamiento seguro en diferentes marcas. Éste es un error peligroso. Podrías conectar un dispositivo a una base de relé aleatoria simplemente porque encaja. Sin embargo, el espesor de la hoja y la tensión de contacto varían en fracciones de milímetro. Las conexiones sueltas reducen el área de contacto físico. Esta mala tensión de acoplamiento provoca directamente microarcos. Con el tiempo, los microarcos destruyen el revestimiento del terminal y comprometen todo el circuito.
Los materiales de calidad inferior crean distintos problemas de calentamiento localizados. Cuando se combina una unidad de conmutación de alta calidad con una base de baja calidad, la base se convierte en un cuello de botella. El metal inferior dentro de la base resiste el flujo eléctrico. La resistencia genera calor durante el funcionamiento continuo. Esta acumulación térmica hornea los plásticos circundantes. Degrada rápidamente la vida útil de ambos componentes. Además, los plásticos derretidos pueden anular instantáneamente las costosas certificaciones de paneles UL/IEC.
Los entornos industriales castigan los armarios de control. La maquinaria pesada produce vibraciones constantes de baja frecuencia. Si su enchufe carece de clips de retención adecuados, estas vibraciones desalojan lentamente los componentes enchufables. El tiempo de inactividad no planificado cuesta a las instalaciones de fabricación miles de dólares por minuto. Enmarcar su elección de componentes en torno a la seguridad mecánica evita estas desconexiones repentinas.
Errores comunes:
Ignorar las microtolerancias entre diferentes marcas de componentes.
Suponer una carga de 8 A hace que una base de 10 A sea aceptable para un dispositivo de 16 A.
Olvidarse de instalar clips de retención en zonas de alta vibración.
Seleccionar la base adecuada requiere una evaluación metódica. Debe alinear tres dimensiones de ingeniería distintas para garantizar una operación segura.
La combinación de voltaje y capacidad de corriente no es negociable. La base debe manejar la corriente de falla máxima del sistema, no solo la carga nominal. Especificar un zócalo de relé de 16 A es absolutamente fundamental al implementar dispositivos en miniatura de alta capacidad. Si reduce la clasificación base, las barras colectoras internas se sobrecalentarán.
También debe verificar la rigidez dieléctrica. Esta métrica define el voltaje máximo que la carcasa de plástico puede soportar antes de romperse. Verifique el voltaje de aislamiento de la bobina al contacto. Luego, verifique el aislamiento polo a polo. La alta rigidez dieléctrica evita peligrosos arcos cruzados durante sobretensiones.
Los factores de forma física dictan compatibilidad inmediata. Debe evaluar las configuraciones de estilo hoja frente a las configuraciones de pasador redondo. Los terminales tipo cuchilla normalmente se combinan con los equivalentes de la serie Omron MY/LY. Las configuraciones de pines redondos dominan los temporizadores industriales más antiguos y resistentes. A continuación, haga coincidir con precisión el número de polos. Asegúrese de que las configuraciones unipolares (SPDT), bipolares (DPDT) o tetrapolares (4PDT) estén alineadas. Finalmente, verifique cuidadosamente las tolerancias de espaciado de paso para evitar doblar los pasadores durante la inserción.
Los componentes industriales exigen rigurosas certificaciones de seguridad. Busque aprobaciones independientes sobre la propia base. Debe llevar sus propias marcas UL508, CE o CSA. Nunca asuma que la certificación del dispositivo superior cubre la base inferior. Evalúe estrictamente los índices de inflamabilidad. Utilice plásticos con clasificación UL94 V-0 para entornos de control industrial. Estos plásticos se autoextinguen en diez segundos, lo que evita que los incendios en los gabinetes se propaguen.
Dimensión de evaluación | Parámetro clave | Estándar de ingeniería |
|---|---|---|
Capacidad Eléctrica | Rigidez actual y dieléctrica | Igualar o superar el límite de 16A; >Aislamiento de 2000 VCA |
Diseño mecánico | Estilo y paso del pin | Hoja versus pasador redondo; Coincidencia exacta del paso en mm |
Seguridad de materiales | Clasificación de inflamabilidad | UL94 V-0 (Autoextinguible) |
Los ingenieros montan los dispositivos de manera diferente según las limitaciones espaciales y los requisitos de mantenimiento. Debe seleccionar un estilo de montaje adecuado a su entorno de implementación específico.

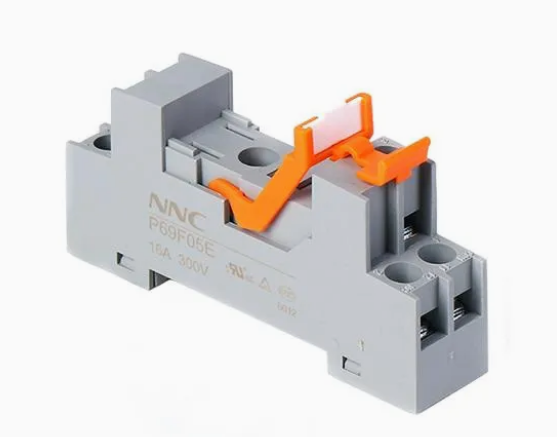

Estas unidades modulares se deslizan directamente sobre rieles metálicos estándar de 35 mm. Representan el estándar de la industria para paneles de control y gabinetes de automatización. Un zócalo de relé enchufable de calidad diseñado para rieles DIN permite un rápido reemplazo en campo. Al evaluar estos modelos, pruebe la fuerza de agarre del riel. Los agarres débiles hacen que las unidades se deslicen hacia los lados durante el cableado. Evalúe el ancho de la huella para ahorrar espacio en el panel horizontal. Finalmente, analice la lógica de enrutamiento de cables. Los mejores diseños separan físicamente los terminales de entrada de la bobina de los terminales de carga de alto voltaje.
Los ingenieros especifican soportes de PCB para controladores de motores compactos y electrónicos OEM producidos en masa. Estas unidades se sueldan directamente sobre placas de circuito. Aquí los criterios de evaluación se inclinan mucho hacia las realidades manufactureras. Debe confirmar la resistencia al calor de la soldadura por ola. El plástico no puede deformarse durante el proceso de soldadura de fábrica. Mida la altura del separador con cuidado. Los espacios de separación adecuados permiten el lavado del fundente químico debajo de la carcasa. La optimización del espacio sigue siendo vital para reducir el tamaño de las placas.
Algunos entornos inutilizan los rieles DIN estándar. Las aplicaciones de tránsito pesado y las bahías de automóviles experimentan sacudidas extremas en varios ejes. Las bases de montaje en panel se atornillan directamente al chasis metálico. Ofrecen una rigidez mecánica incomparable. Al adquirirlos, evalúe la durabilidad de la brida. Las bridas de plástico delgadas se agrietan bajo el torque del tornillo. Verifique las tolerancias de montaje de los orificios para tornillos para garantizar la alineación con las placas del chasis preperforadas.
Categoría de montaje | Mejor entorno de aplicaciones | Criterios de selección primaria |
|---|---|---|
Montaje en carril DIN | Paneles de control industriales | Fuerza de agarre del riel, separación del cableado |
Montaje en PCB | Placas OEM producidas en masa | Resistencia de soldadura por ola, altura de separación |
Montaje en chasis | Tránsito Pesado / Automotriz | Grosor de la brida, durabilidad del orificio del tornillo |
La elección de sus componentes afecta a los electricistas que ensamblan el producto final. Los diseños y accesorios de los terminales dictan la rapidez con la que los equipos construyen y mantienen el panel.
Los tipos de interfaz de cableado definen la confiabilidad a largo plazo de su gabinete. Te enfrentas a dos opciones principales:
Terminales de tornillo: siguen siendo el estándar tradicional y rentable. Aceptan fácilmente una amplia variedad de calibres de cables. Sin embargo, siguen siendo muy susceptibles a aflojarse. Los ciclos térmicos y la vibración de la máquina hacen retroceder los tornillos con el tiempo. Requieren programas de mantenimiento de par de rutina para evitar fallas de arco.
Terminales Push-In Plus / Spring-Clamp: Estos diseños modernos reducen drásticamente el tiempo de instalación. Proporcionan una conexión continua y a prueba de vibraciones. El resorte interno mantiene una tensión constante independientemente de los cambios de temperatura. Sin embargo, requieren un estricto cumplimiento de los límites de calibre de cable (AWG). Los electricistas deben engarzar los casquillos en los cables trenzados antes de insertarlos.
Las bases desnudas rara vez operan solas en entornos profesionales. Necesita accesorios complementarios para construir un sistema robusto. Examinemos las adiciones vitales para la implementación de un relé de potencia en miniatura .
Clips de retención/palancas eyectoras: son absolutamente obligatorios. Aseguran firmemente la unidad superior. Los necesita al montar paneles en posiciones invertidas o zonas de alta vibración. Las palancas eyectoras también protegen los dedos de los técnicos durante el mantenimiento.
Módulos de protección: la conmutación de la bobina genera picos de voltaje dañinos. Necesita espacio para instalar varistores enchufables, circuitos RC o diodos flyback. Estos pequeños módulos absorben voltajes transitorios y protegen las salidas sensibles del PLC.
Etiquetas de marcador: los paneles de gran escala parecen laberintos confusos sin el etiquetado adecuado. Las etiquetas marcadoras a presión brindan una organización crítica. Garantizan una experiencia de usuario segura y eficiente durante la resolución de problemas de emergencia.
Mejores prácticas para el cableado: siempre dirija los cables de la bobina de bajo voltaje lejos de los cables de carga de alto voltaje. Utilice bases lógicas de aislamiento para forzar físicamente esta separación. Pele el aislamiento del cable con precisión para evitar exponer el cobre desnudo fuera del bloque de terminales.
Pasar de la teoría técnica a las compras requiere una lógica de adquisiciones disciplinada. Siga estos pasos para finalizar su lista de materiales (BOM) con confianza.
Nunca adivines la compatibilidad. Abra siempre la hoja de datos del fabricante. Localice la sección "Enchufes recomendados". Los fabricantes diseñan estos componentes emparejados simultáneamente. Usar exactamente la misma marca para ambas mitades garantiza una tensión de contacto precisa. También protege la cobertura de su garantía. Si falla una unidad que no coincide, el fabricante anulará su reclamo de garantía al instante.
La escasez en la cadena de suministro a veces obliga a mezclar marcas. Cuando debas girar, actúa como un auditor. Verifique las dimensiones exactas del pasador en milímetros. Verifique estrictamente el grosor y el ancho de la hoja. Investigue la compatibilidad del material de contacto. Evite acoplar pasadores estañados con receptáculos de latón desnudo, ya que la corrosión galvánica arruinará la conexión. La investigación de estas dimensiones físicas previene fallas operativas catastróficas.
No pida miles de unidades a ciegas. Solicite primero muestras de ingeniería a su distribuidor. Una vez que lleguen, pruebe la fuerza física de apareamiento. Un buen zócalo de relé industrial requiere una presión firme y deliberada para asentar el dispositivo. Evalúe la sensación de inserción del cable. Entregue las muestras a sus técnicos de montaje. Pregúnteles si los tornillos del terminal se quitan fácilmente. Pregunte si los resortes de presión agarran las férulas de forma segura. La validación física siempre supera las especificaciones en papel.
Hacer coincidir una base de montaje para su dispositivo de conmutación representa una decisión de ingeniería crítica. Implica una gestión térmica rigurosa, estabilidad mecánica y planificación de la longevidad del panel. No se pueden tratar estas bases como mercancías genéricas. Las tolerancias, los índices de inflamabilidad y los diseños de terminales dictan la seguridad de todo su sistema eléctrico.
Priorizar los componentes certificados que lleven las marcas UL y CE. Haga coincidir perfectamente sus clasificaciones de corriente eléctrica para manejar condiciones de falla de manera segura. Considere la eficiencia del ensamblaje adoptando terminales a presión y clips de retención adecuados. Cuando finalice su lista de materiales, revise meticulosamente las hojas de datos. Solicite muestras físicas para probar la fuerza de acoplamiento antes de realizar pedidos al por mayor. Seguir estos pasos garantiza un panel de control robusto, confiable y de fácil mantenimiento.
R: Técnicamente puede funcionar, pero viola las mejores prácticas de diseño eléctrico y puede no pasar las inspecciones del panel. Siempre iguale o supere la clasificación máxima del relé para garantizar que las barras colectoras internas del zócalo puedan soportar corrientes de falla repentinas.
R: No. Incluso si el número de pasadores coincide perfectamente, el grosor de la hoja, el espaciado del paso y los mecanismos de bloqueo varían mucho entre los fabricantes. Siempre verifique los dibujos dimensionales en las hojas de datos técnicos antes de emparejar componentes.
R: Los clips evitan que el relé se desplace debido a vibración mecánica, impacto de envío o expansión térmica. Garantizan un contacto eléctrico constante y evitan el calentamiento localizado o tiempos de inactividad operativos repentinos.
R: Los enchufes de aislamiento lógico separan físicamente los terminales de entrada de la bobina de los terminales de carga de alto voltaje. Este diseño mejora drásticamente la seguridad, aumenta la rigidez dieléctrica y crea una organización del cableado más limpia dentro del panel de control.
