Las aplicaciones de CC de alto voltaje en los sistemas modernos de almacenamiento de energía enfrentan graves riesgos de formación de arcos durante la conmutación de carga de rutina. A diferencia de la energía CA, la corriente continua carece de un punto de cruce por cero natural. Este flujo eléctrico constante significa que los arcos se mantienen por más tiempo. Los ingenieros consideran que la extinción del arco es un punto crítico de falla en el diseño del sistema. Consideramos el mecanismo de soplado magnético como una solución mecánica probada. Estira y corta de forma segura arcos de CC de alta energía. Este artículo va más allá de las definiciones básicas para brindarle un marco de evaluación pragmático. Aprenderá a especificar los componentes de conmutación correctos para el almacenamiento de energía en baterías, inversores solares e infraestructura de vehículos eléctricos. Detallamos los requisitos de polaridad, las características de carga específicas y las restricciones físicas de montaje. Esto le garantiza mantener la estabilidad del sistema a largo plazo sin realizar demasiada ingeniería en su diseño inicial.
Los mecanismos de soplado magnético ofrecen una alternativa robusta a los contactores sellados llenos de gas, particularmente en aplicaciones donde las fugas de gas representan un riesgo de falla a largo plazo.
Seleccionar el relé de almacenamiento de energía correcto requiere alinear la polaridad del relé (polarizado versus no polarizado) con el flujo de energía bidireccional del sistema.
La evaluación debe ir más allá de las clasificaciones de voltaje/corriente de referencia para incluir el tiempo de limpieza, el desgaste de los contactos bajo cargas inductivas y el cumplimiento de los estándares de seguridad UL/IEC.

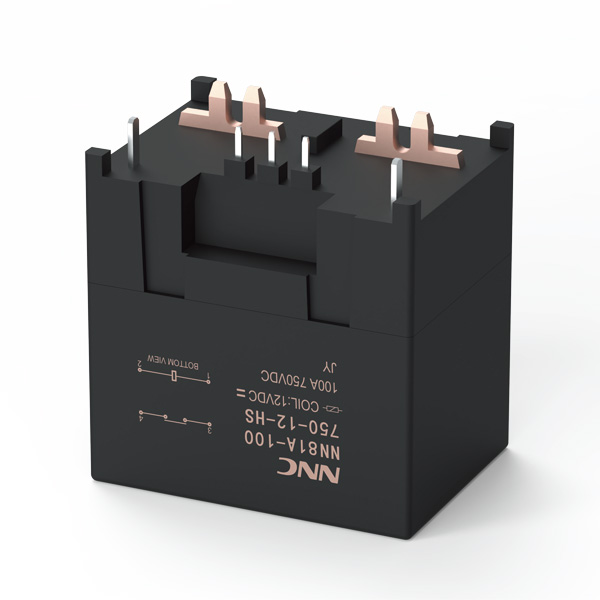

Los imanes permanentes se encuentran junto a los contactos eléctricos dentro de estos dispositivos. Cuando los contactos se separan, se enciende un arco eléctrico a través del espacio. Los imanes generan un campo magnético localizado perpendicular a la trayectoria del arco. La fuerza de Lorentz resultante empuja el arco de plasma conductor hacia afuera, hacia un conducto de arco exclusivo. El conducto obliga al arco a estirarse, golpear las aletas de enfriamiento y perder energía térmica rápidamente. Este mecanismo físico actúa como un altamente confiable relé de supresión de arco . No depende de la integridad del vacío para extinguir la llama.
Debe comparar este enfoque mecánico con los relés llenos de gas herméticamente sellados. Las unidades llenas de gas utilizan mezclas de gases de hidrógeno o nitrógeno para sofocar el arco. Se desempeñan excepcionalmente bien desde el primer día. Sin embargo, los sistemas de almacenamiento de energía suelen funcionar durante diez a quince años. Con el tiempo, los sellos epoxi se degradan lentamente. Las moléculas de gas penetran hacia afuera. El oxígeno se escapa hacia el interior. Esta degradación silenciosa compromete la rigidez dieléctrica. No es fácil detectar un sello con fugas hasta que el relé falla catastróficamente bajo carga. Los diseños de soplado magnético dependen enteramente del desgaste mecánico. La erosión por contacto ocurre a un ritmo predecible. Sus ingenieros pueden modelar este desgaste y programar el mantenimiento con precisión.
Los equipos de adquisiciones deben evaluar cuidadosamente la relación costo-rendimiento. Los contactores de gas sellados requieren entornos de fabricación complejos. Esto eleva el precio de compra inicial. Los modelos de soplado magnético ofrecen claras ventajas de costos iniciales. Utilizan recintos robustos para el aire ambiente. Destacan en entornos de alto ciclo como los inversores solares conectados a la red. Al aceptar dimensiones físicas ligeramente mayores, se obtiene un componente resistente. Mitiga por completo los riesgos ocultos del agotamiento del gas.
Los sistemas modernos de almacenamiento de energía en baterías (BESS) se cargan y descargan de forma rutinaria. Este ciclo operativo empuja la corriente en dos direcciones distintas. Debe comprender cómo esto afecta la supresión del arco interno. Los relés polarizados utilizan un diseño magnético simplificado. Sólo empujan el arco correctamente cuando la corriente fluye en una dirección específica. Si envía corriente inversa a través de una unidad polarizada, el campo magnético empuja el arco lejos del conducto. El plasma puede derretir instantáneamente la carcasa de plástico interna. Las unidades polarizadas son más baratas de fabricar. Los especifica solo para circuitos unidireccionales estrictos.
Los relés no polarizados utilizan una arquitectura magnética compleja. Dirigen el arco de forma segura hacia el conducto independientemente de la dirección actual. Los bancos de almacenamiento de baterías exigen esta capacidad bidireccional. Dimensionar el relé de almacenamiento de energía correcto requiere una auditoría estricta de las rutas de flujo de energía de su sistema. Un error común es comprar unidades polarizadas para un bastidor de baterías bidireccional para ahorrar presupuesto inicial.
Los ingenieros a menudo confunden la corriente de transporte continua y la corriente de cierre/cierre. La corriente de transporte continua dicta los límites térmicos de los contactos cerrados. La corriente de cierre/desconexión define lo que el relé puede conmutar de forma segura bajo cargas operativas normales. Las capacidades de resistencia a cortocircuitos definen cómo se comporta la unidad durante una falla catastrófica del sistema. Debe especificar su relé de alto voltaje para manejar el peor escenario de desconexión de emergencia.
Evite sobredimensionar excesivamente la clasificación de transporte continuo. Los contactos sobredimensionados requieren armaduras más pesadas. Las armaduras más pesadas requieren una mayor potencia de accionamiento de la bobina. También sufren un peor rebote de contacto durante el cierre.
Parámetro de calificación | Definición de ingeniería | Impacto en la arquitectura ESS |
|---|---|---|
Corriente de transporte continua | Corriente máxima que pueden transportar los contactos cerrados sin sobrecalentarse. | Determina la gestión térmica básica requerida dentro del gabinete. |
Corriente de conmutación de cierre/interrupción | Nivel actual que el relé puede abrir o cerrar de forma segura repetidamente. | Dicta el ciclo de vida mecánico esperado de las almohadillas de contacto. |
Resistencia a cortocircuitos | Pico de corriente que el relé puede permanecer cerrado antes de cerrar con soldadura. | Define márgenes de seguridad durante un evento catastrófico de corta duración. |
Los inversores solares y los bancos de baterías de iones de litio presentan perfiles de carga completamente diferentes. Las entradas de los inversores solares suelen actuar como cargas altamente capacitivas. Los condensadores consumen corrientes de irrupción masivas tras la conexión inicial. Este pico repentino puede soldar fácilmente los contactos del relé. Los bancos de baterías suelen presentar cargas altamente inductivas durante la eliminación de fallas. Los inductores resisten cambios repentinos en el flujo de corriente. Cuando se rompe una carga inductiva, el circuito genera un pico de voltaje masivo. Este pico alarga significativamente la duración del arco. Debe aplicar factores de reducción estrictos a su elección de relé según el tipo de carga específico.
Especificar los parámetros eléctricos es sólo la mitad de la batalla. Las limitaciones de la instalación física dictan el éxito a largo plazo. Debido a que estos componentes dependen de imanes permanentes internos, la proximidad física es importante.
Si monta varios relés uno contra el otro, sus campos magnéticos se derraman hacia afuera. Este flujo externo provoca graves interferencias magnéticas. Los campos de interferencia pueden debilitar o distorsionar la trayectoria de explosión interna de las unidades adyacentes. Una trayectoria alterada significa que es posible que el arco no alcance las aletas de enfriamiento. El arco se sostiene y destruye los contactos. Debe seguir estrictamente las zonas de exclusión del fabricante. Separe siempre estos componentes de acuerdo con las pautas de espacio recomendadas.
La orientación del montaje también afecta directamente el rendimiento. Las rampas de arco basadas en aire ambiente dependen parcialmente de la dinámica de fluidos. El plasma caliente se eleva naturalmente. La gravedad juega un papel en el movimiento del aire sobrecalentado. Si monta el componente al revés, obligará al arco a luchar contra la gravedad. Esto reduce drásticamente la eficiencia de la compensación. Los supuestos de ingeniería estándar generalmente suponen una orientación vertical.
Las restricciones de espacio afectan los diseños de cerramientos modernos. A menudo se instala un nuevo relé de energía dentro de un cargador de vehículo eléctrico muy compacto. El espacio es un lujo premium. Los modelos de explosión mecánica requieren zonas de disipación térmica adecuadas. Debe tener en cuenta la circulación del aire en su software CAD desde el principio.
Mantenga un espacio libre mínimo de 50 mm entre los componentes de explosión magnética de alto voltaje.
Asegúrese de que las ventilaciones del conducto de arco estén alejadas de microelectrónicas o mazos de cables sensibles.
Verifique las pautas de orientación antes de finalizar los soportes de montaje del gabinete interno.
Proteja los sensores de efecto Hall cercanos para evitar lecturas falsas causadas por flujo magnético perdido.
Un proceso de especificación sistemático evita costosas fallas en el campo. No confíe únicamente en los números de las hojas de datos de primera línea. Siga un estricto marco de adquisiciones para asegurarse de comprar el componente adecuado para el trabajo.
Primero, defina explícitamente el ámbito operativo de su sistema. Mapee la tensión nominal máxima de funcionamiento. Calcule la corriente de falla máxima absoluta que pueden entregar sus baterías. Calcule los ciclos de conmutación mecánicos requeridos versus los ciclos de conmutación eléctricos. Los ciclos mecánicos ocurren sin carga viva. Los ciclos eléctricos dictan la vida útil real de los cojinetes de arco. Defina estos números claramente antes de hablar con un proveedor.
A continuación, audite el diseño exacto del flujo de energía. Traza la ruta actual durante un estado de carga rápida. Traza la ruta actual durante un estado de descarga intensa. Esta auditoría determina sus estrictos requisitos de polaridad. Nunca adivines la polaridad.
En tercer lugar, verificar el cumplimiento normativo regional. Un industrial relé de CC debe llevar marcas de seguridad específicas. Asegúrese de que la unidad cumpla con UL 60947-4-1 para los mercados de América del Norte. Verifique el cumplimiento de IEC 61810 para implementaciones europeas. La falta de certificaciones detendrá el lanzamiento del producto final indefinidamente.
Por último, nunca se comprometa con un pedido por volumen sin una validación física exhaustiva. Las pruebas de muestras estandarizadas aíslan tempranamente la mala calidad de fabricación.
Comprobación de resistencia inicial: mida la resistencia de contacto en miliohmios en la muestra nueva y sin alimentación.
Conmutación del banco de carga: realice un ciclo del componente a su corriente de transporte continua calculada durante 100 ciclos.
Imágenes térmicas: utilice una cámara infrarroja para monitorear las temperaturas de la carcasa durante los ciclos de cierre y cierre.
Resistencia posterior a la prueba: vuelva a medir la resistencia de contacto para calcular la acumulación de carbono y la erosión de contacto.
Un correctamente especificado relé de alto voltaje con protección magnética exhibirá picos térmicos mínimos durante estas pruebas. Verá un pequeño y predecible aumento en la resistencia. No verá deformaciones de la carcasa ni arcos eléctricos sostenidos.
Para especificar un componente de conmutación confiable es necesario ir más allá de las clasificaciones de voltaje básicas. Debe equilibrar activamente las necesidades de corriente bidireccional con la polaridad del imán interno. Debe gestionar las limitaciones físicas de la instalación, como la interferencia magnética y la orientación. Dar prioridad a la supresión de arco mecánica predecible sobre las alternativas de gas sellado proporciona claras ventajas a largo plazo. El enfoque mecánico elimina la amenaza oculta de una lenta permeación del gas.
Alentamos a los ingenieros de diseño y a los equipos de adquisiciones a colaborar estrechamente desde las primeras etapas de la fase de diseño. Descargue una guía completa de diseño del fabricante. Solicite curvas de rendimiento de hojas de datos específicas. Consulte directamente con un ingeniero de aplicaciones para revisar el esquema exacto de almacenamiento de energía de la batería antes de finalizar su lista de materiales.
R: Técnicamente sí, pero con una capacidad significativamente reducida y un riesgo mucho mayor de falla catastrófica. El campo magnético interno aleja el arco inverso del conducto de seguridad. El plasma derretirá rápidamente los componentes internos. Especifique siempre un modelo no polarizado para sistemas bidireccionales.
R: La ley de Paschen dicta que una menor densidad del aire a grandes altitudes reduce la rigidez dieléctrica general del entrehierro. El aire ambiente se vuelve menos eficaz para enfriar y romper el arco. Debe reducir la especificación de voltaje máximo o utilizar un modelo con espacios de contacto físico más grandes para implementaciones a gran altitud.
R: Debería esperar aumentos realistas en miliohmios debido a la carbonización inducida por arcos en las almohadillas de contacto. La resistencia a menudo aumenta desde un valor inicial de 1 a 3 miliohmios hasta 10 a 15 miliohmios en miles de ciclos. Su sistema de administración de baterías (BMS) debe monitorear activamente esta caída de voltaje resultante para activar el mantenimiento programado.
