NNC68A
CLION
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
El relé electromagnético LY2 es un dispositivo eléctrico avanzado que ofrece varias características clave para un funcionamiento eficiente y confiable.Equipado con un indicador LED SMD, este relé proporciona retroalimentación visual, lo que permite a los usuarios identificar fácilmente su estado.El indicador LED mejora la conveniencia y usabilidad del relé, especialmente en aplicaciones donde se requiere un monitoreo rápido.
Una característica notable del relé LY2 es su mayor eficiencia debido a la incorporación de un retenedor metálico.El retenedor de metal garantiza un contacto seguro y estable entre la bobina y los contactos, minimizando la pérdida de energía y maximizando el rendimiento general del relé.Esta característica hace que el relé LY2 sea una opción ideal para aplicaciones que exigen alta eficiencia y uso óptimo de energía.
Además, el relé LY2 cuenta con una vida útil más larga gracias a su bobina de cobre.La bobina de cobre ofrece una conductividad y disipación de calor superiores, lo que reduce el desgaste con el tiempo.Esta vida útil extendida garantiza la confiabilidad y durabilidad del relé LY2, lo que lo hace adecuado para uso a largo plazo en diversos entornos exigentes.
El relé LY2 también tiene una alta capacidad de corriente de conmutación, lo que le permite manejar grandes cargas eléctricas de manera efectiva.Con su clasificación de corriente de conmutación máxima, este relé puede controlar y regular circuitos de alta potencia sin ningún problema.Esta característica hace que el relé LY2 sea adecuado para aplicaciones que requieren la gestión de corrientes eléctricas importantes.
Por último, el relé electromagnético LY2 ofrece la ventaja de una placa de identificación personalizable, lo que permite un etiquetado e identificación personalizados.Esta característica garantiza una fácil identificación y organización del relé en diversas aplicaciones.Con una placa de identificación personalizable, los usuarios pueden etiquetar cómodamente el relé según sus requisitos específicos, mejorando la eficiencia general y la facilidad de uso.
En resumen, el relé electromagnético LY2 es un dispositivo altamente eficiente y confiable que incorpora varias características clave para un rendimiento óptimo.Con su indicador LED SMD, retenedor de metal para una mayor eficiencia, bobina de cobre para una vida útil más larga, alta capacidad de corriente de conmutación y botón de prueba bloqueable para una fácil operación, el relé LY2 es un componente versátil adecuado para diversas aplicaciones en diferentes industrias.
BAJA CORRIENTE, BAJA TENSIÓN
podría ser tu primera opción
NNC68AVL(JQX-13F) Relé de propósito general |
| ||||
Modelo y descripción | |||||
NNC68AVL-2Z | |||||
★Formulario de contacto: H=NO, D=NC, Z=NO&NC | |||||
Especificación | |||||
Dimensión | 27,3mm*21mm*35mm | ||||
Función de contacto | Forma | 2Z(DPDT);2H(DPST-NO);2D(DPST-NC) | |||
Carga nominal | 12A | ||||
Tensión de conmutación máxima | 240 VCA/28 VCC | ||||
Resistencia de contacto | ≤100mΩ | ||||
Material | Aleación de plata (AgSnO2) | ||||
vida electrica | ≥1*105 | ||||
Vida mecánica | ≥1*107 | ||||
Voltaje de funcionamiento (23 ℃) | CC:≤75%*Tensión nominal, CA:≤80%*Tensión nominal | ||||
Voltaje de liberación (23 ℃) | CC:≥10%*Tensión nominal, CA:≥30%*Tensión nominal | ||||
Voltaje máximo (23 ℃) | 110%*Tensión nominal | ||||
Voltaje de la bobina | DC6-220V, AC6-380V (Personalizar permitido) | ||||
Potencia de la bobina | CC: 0,9 W, CA: 1,2 VA | ||||
Hora de recogida | ≤15 ms | ||||
Tiempo de liberación | ≤10 ms | ||||
Resistencia dieléctrica | Entre contactos abiertos del mismo polo | 1000 VCA durante 1 min | |||
Entre contactos de diferente polo | 1000 VCA durante 1 min | ||||
Entre contactos y bobina | 1500 VCA durante 1 min/4500 VCA durante 1 min | ||||
Resistencia de aislamiento | ≥100mΩ(500VCC) | ||||
Temperatura ambiente | -40°C ~ 85°C | ||||
Humedad ambiental | 45%-75% HR | ||||
Presión atmosférica | 86-106 KPa | ||||
Resistencia a los golpes | 10G (pulso de media onda sinusoidal: 11 ms) | ||||
resistencia de vibracion | 10-55 Hz (doble amplitud: 1,5 mm) | ||||
Instalación | PCB o Zócalo con Carril DIN | ||||
Peso | Aprox.35 g/ud. | ||||
Embalaje | Cartón con caja de papel en el interior. | 600PCS/Carton, GW: 21KG, NW 20KG, Dimensión (mm): 330×310×345 | |||

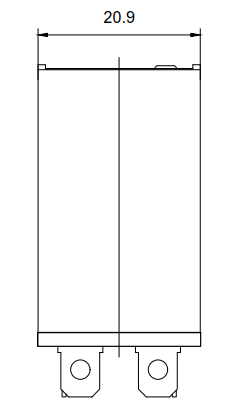

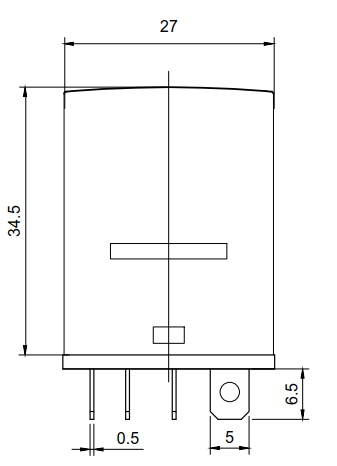

Dimensión | 27,3mm*21mm*35mm | ||||

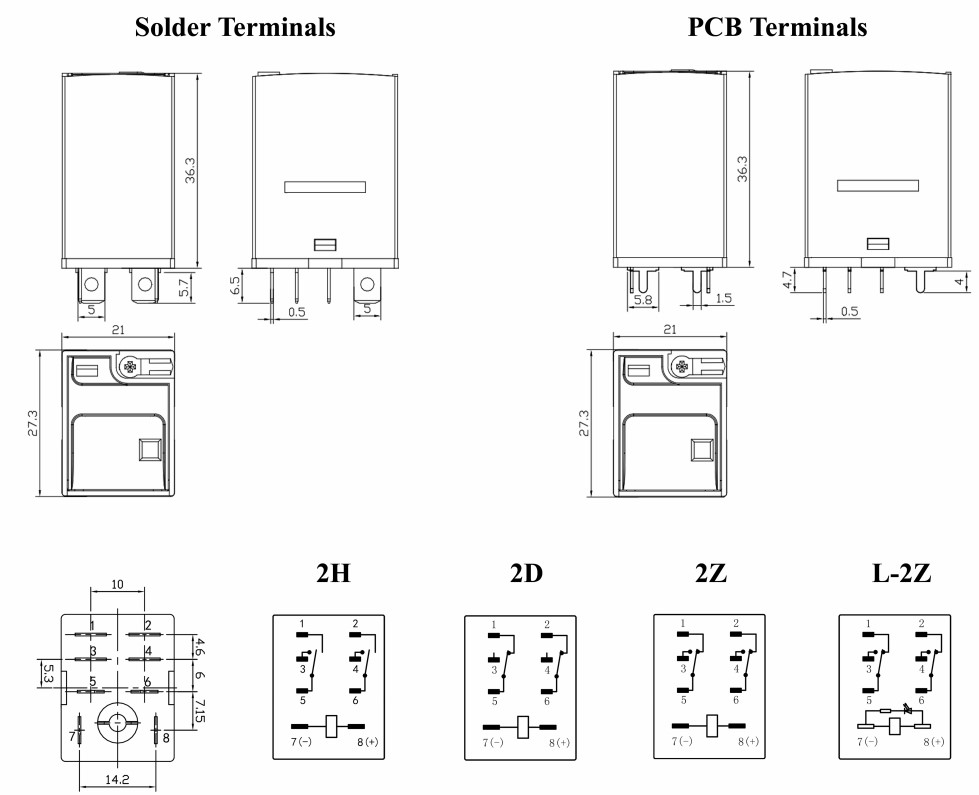

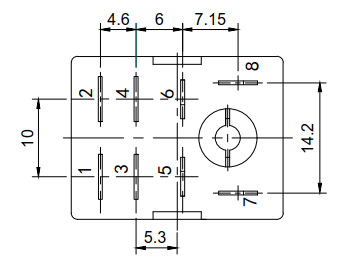

Diagrama de cableado y vista inferior | |||||

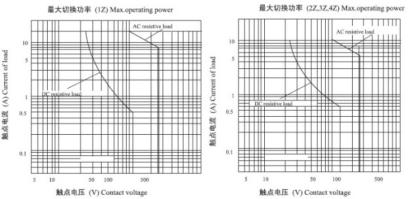

Gráfico de rendimiento | |||||
