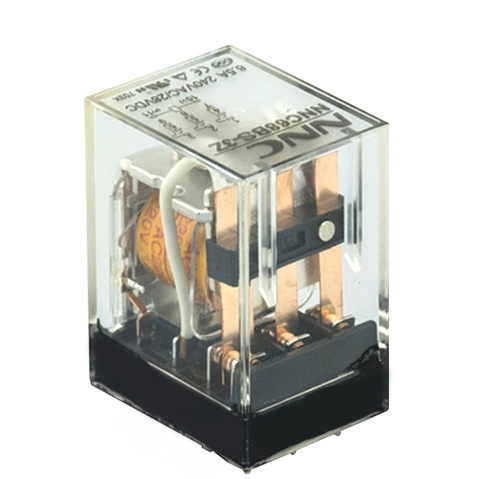

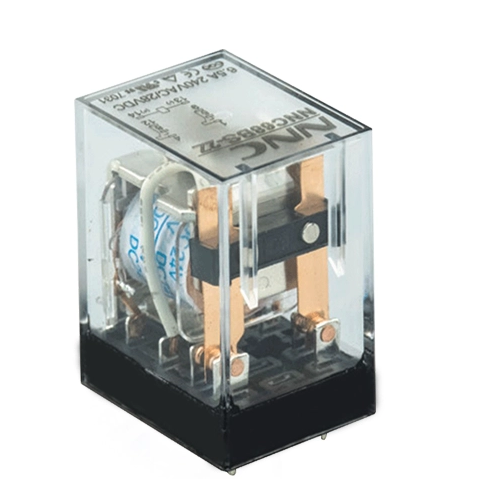

Relé de uso general NNC68B-2Z: Introducción al producto

Descripción general

El NNC68B-2Z es un relé de potencia intermedio en miniatura versátil diseñado para una multitud de aplicaciones que requieren precisión y confiabilidad. Diseñado para satisfacer las estrictas demandas de entornos industriales y comerciales, este relé ofrece una solución robusta para los circuitos de conmutación y control de señal.

Características

Diseño compacto y liviano

El NNC68B-2Z cuenta con un factor de forma compacto y una construcción ligera, facilitando una fácil integración en una amplia gama de dispositivos sin comprometer el rendimiento o la durabilidad.

Alta sensibilidad y larga vida operativa

Con una calificación de alta sensibilidad y un diseño que garantiza una larga vida operativa, este relé está construido para soportar un uso extenso, reduciendo la necesidad de reemplazos frecuentes y minimizando los costos de mantenimiento.

Configuraciones de contacto versátiles

Al ofrecer 2 a 4 postes de contacto con capacidades de conmutación de hasta 10A, el NNC68B-2Z proporciona múltiples configuraciones de contacto para adaptarse a varios requisitos de aplicación, mejorando su adaptabilidad en diferentes industrias.

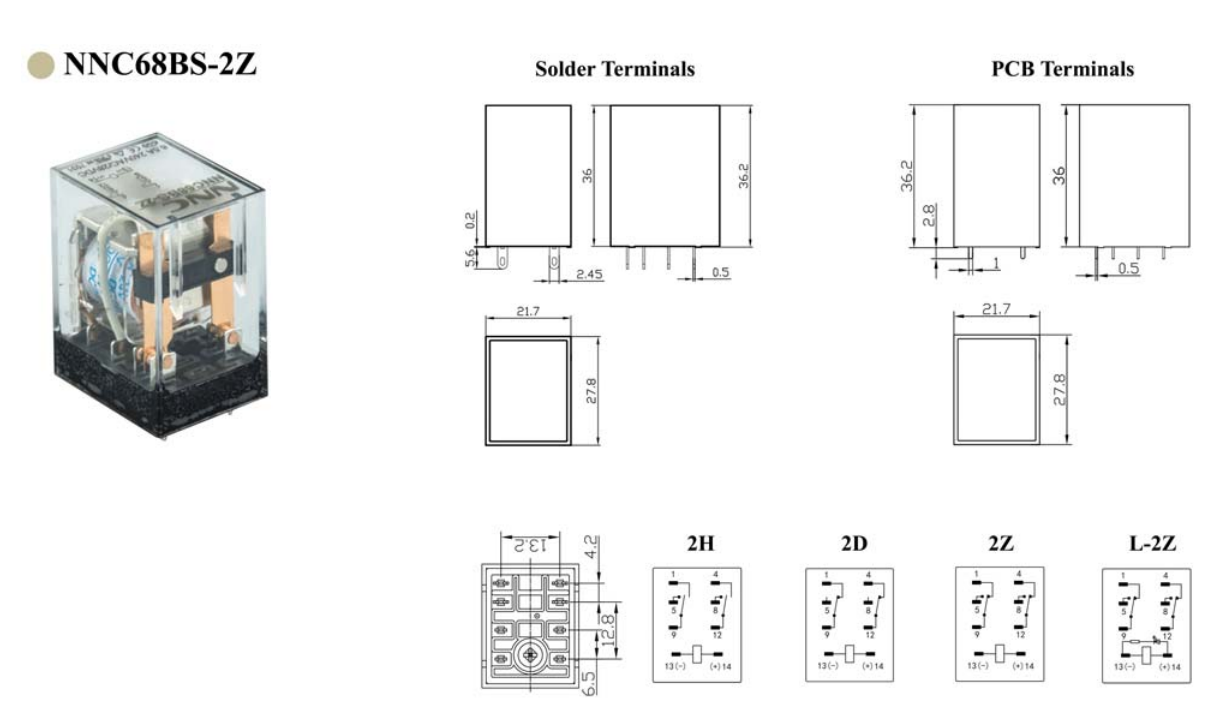

Opciones directas de montaje de PCB y socket

Diseñado tanto para soldadura directa en placas de circuitos impresos como para el montaje del zócalo, el NNC68B-2Z ofrece opciones de instalación flexibles, que atiende a diversos procesos de fabricación y ensamblaje.

Indicadores y diodos opcionales

Disponible con indicadores y diodos LED opcionales, este relé proporciona retroalimentación visual sobre su estado operativo, mejorando la seguridad y la facilidad de monitoreo.

Especificaciones técnicas

Datos de contacto

• Formulario de contacto : 2Z (DPDT), 3Z (TPDT), 4Z (4PDT), 2H (DPST-NO), 3H (TPST-NO), 4H (4PST-NO), 2D (DPST-NC), 3D (TPST-NC), 4D (4PST-NC)

• Calificación de contacto (carga de resistencia) : 10a, 6.5a, 5a

• Max. Voltaje de conmutación : 240VAC/28VDC

• Max. Corriente de conmutación : 10a, 6.5a, 5a

• Resistencia de contacto : 100MΩ Máx. (A 6VDC 1A)

• Material de contacto : AL ALEAY (AGSNO2)

• Resistencia mecánica : 1 × 10^7 Operaciones min.

• Resistencia eléctrica : 1 × 10^5 Operaciones min.

Datos de bobina

• Voltaje de la bobina nominal : DC 3V-110V; AC 6V-240V

• Corriente de bobina nominal : 6-200MA (DC), 10.5-200MA (AC)

• Resistencia de la bobina : 40-13444 (DC), 10.5-88 (AC)

• Voltaje de funcionamiento : 75% del voltaje nominal Máx. (DC), 80% de voltaje nominal máx. (C.A)

• Voltaje de liberación : 10% del voltaje nominal min. (DC), 30% del voltaje nominal min. (C.A)

• Consumo de energía de la bobina : 0.9W (DC), 1.2VA (AC)

Características ambientales

• Resistencia a aislamiento : 100m min. (a 500VDC)

• Resistencia dieléctrica : entre la bobina y los contactos 1500VAC durante 1 min/4500 VAC durante 1 minuto, entre los contactos abiertos del mismo polo 1000VAC durante 1 minuto, entre contactos de diferentes polos 1000VAC durante 1 minuto

• Resistencia al choque : 1,000m/s² (aproximadamente 100 g)

• Resistencia a la vibración : 10-50Hz, doble amplitud de 1.5 mm

• Temperatura ambiente : -40 ° C a 85 ° C

• Humedad ambiental : 45% a 85% Rh

Información de embalaje

• Paquete interno : caja de papel

• Cantidad de embalaje interno : 20 unidades

• Cantidad de embalaje exterior : 600 unidades

• Dimensiones de embalaje exterior : 330 × 310 × 345 mm

• Peso neto : 19 kg

• Peso bruto : 20 kg

Campos de aplicación

El relé NNC68B-2Z es ampliamente aplicable en varios sectores, incluidos, entre otros,:

• Automatización industrial : para sistemas de control en procesos de fabricación.

• Telecomunicaciones : en el equipo que requiere capacidades de conmutación de señal.

• Automotriz : para diversas funciones de control y señalización dentro de los vehículos.

• Electrodomésticos nacionales : en dispositivos que requieren mecanismos de conmutación confiables.

Conclusión

El relevo NNC68B-2Z es un testimonio de nuestro compromiso con la excelencia en la ingeniería, ofreciendo una combinación de rendimiento, confiabilidad y versatilidad. Es una opción preferida para profesionales que buscan una solución de retransmisión de alta calidad para sus aplicaciones.
