El NNC71A1 es un relé electromagnético de alta potencia, conocido por su resistencia a golpes y vibraciones, lo que lo hace ideal para entornos industriales hostiles.Presenta una configuración de contactos versátil con opciones normalmente abiertas, normalmente cerradas y de conmutación, que se adaptan a diversas necesidades de conmutación.El relé está diseñado para funcionar en un amplio rango de voltaje, desde DC6-220 V hasta AC6-380 V, y está equipado con certificaciones de seguridad internacionales, lo que garantiza confiabilidad y cumplimiento de estándares globales.Su construcción robusta y su larga vida eléctrica/mecánica lo convierten en la mejor opción para aplicaciones exigentes que requieren una conmutación de carga duradera y eficiente.
  • NNC71A1

  • CLION

Estado de Disponibilidad:
Cantidad:

Descripción del producto: Relé electromagnético de alta potencia NNC71A1

Modelo: NNC71A1 (JQX-12F)

Descripción general:El NNC71A1 es un relé electromagnético robusto y de alta potencia diseñado para una conmutación confiable de cargas de alta corriente.Con sus dimensiones compactas de 48 mm por 46 mm por 40 mm, este relé está diseñado para ofrecer un rendimiento excepcional en una variedad de aplicaciones industriales y eléctricas.

Características clave:

  1. Durabilidad: El NNC71A1 está construido para soportar ambientes hostiles, presentando una estructura resistente a golpes y vibraciones, lo que garantiza una larga vida operativa.

  2. Conmutación de carga alta: Capaz de manejar una carga sustancial de hasta 30 A, este relé es adecuado para aplicaciones que requieren capacidades sustanciales de conmutación de energía.

  3. Montaje: El producto está diseñado para una instalación tipo perno, lo que proporciona opciones de montaje fáciles y seguras para diversas configuraciones.

  4. Configuración de contactos: Ofrece flexibilidad con 1 o 2 juegos de contactos de conmutación, lo que permite una amplia gama de configuraciones de conmutación.

Especificaciones técnicas:

  • Voltaje de la bobina: el relé opera en una amplia gama de CC 6-220 V y CA 6-380 V, con opciones de personalización disponibles para satisfacer las necesidades de aplicaciones específicas.

  • Carga nominal: Cada contacto está clasificado para una carga sustancial de 30 A, lo que lo hace ideal para aplicaciones de alta corriente.


  • Formulario de contacto: El relé presenta un formulario de contacto versátil con opciones para Normalmente Abierto (NO), Normalmente Cerrado (NC) y Conmutación (NO y NC).

  • Vida eléctrica: El relé cuenta con una impresionante vida eléctrica de ≥110^5 operaciones y una vida mecánica de ≥110^7 operaciones, lo que indica su confiabilidad y longevidad.

  • Voltajes de operación y liberación: el relé opera eficientemente dentro de ±75% y ±80% del voltaje nominal para CC y CA respectivamente, con voltajes de liberación que comienzan desde tan solo el 10% del voltaje nominal.

  • Rigidez dieléctrica: Ofrece excelente rigidez dieléctrica con 1500VAC durante 1 minuto entre contactos del mismo polo y contactos de polo opuesto, así como entre contactos y bobina.

Especificaciones ambientales:

  • Rango de temperatura: El NNC71A1 está diseñado para funcionar eficazmente en temperaturas ambiente que oscilan entre -25 ℃ y 55 ℃.

  • Humedad: Puede soportar un amplio rango de niveles de humedad desde 45% hasta 75% RH.

  • Presión atmosférica: El relé está clasificado para presiones atmosféricas entre 86 y 106 kPa.

  • Resistencia a golpes y vibraciones: está diseñado para resistir golpes de hasta 10G y vibraciones en el rango de 10-55Hz.

Embalaje y envío:

  • Peso: Aproximadamente 70 g por pieza.

  • Embalaje: El relé se envía en cajas de cartón con 120 piezas por caja, lo que proporciona un peso bruto de 12 kg y un peso neto de 11 kg.

Campos de aplicación: El NNC71A1 es ideal para su uso en sistemas de control industrial, paneles de distribución de energía y cualquier aplicación que requiera conmutación de alta corriente.Su construcción duradera lo hace ideal para entornos con alta vibración o impacto, como en sistemas de transporte o maquinaria.

Certificaciones: El NNC71A1 ha obtenido certificaciones de CE y CCC, lo que garantiza el cumplimiento de los estándares internacionales de seguridad y calidad.

Conclusión: El NNC71A1 es un relé de alta potencia que combina una construcción robusta con un alto rendimiento, lo que lo convierte en una opción confiable para aplicaciones de conmutación eléctrica exigentes.Su versatilidad en la configuración de contactos y capacidades de manejo de carga lo convierten en un activo valioso en una amplia gama de industrias.

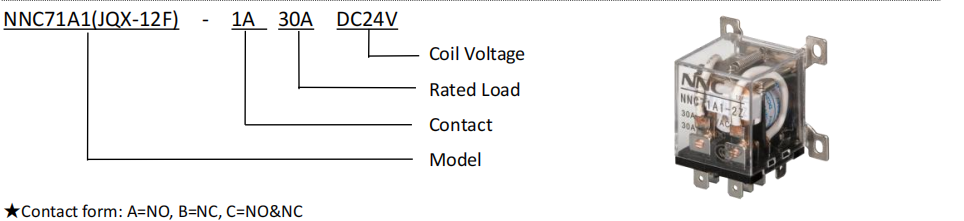

Modelo y descripción

MODELO 71A1

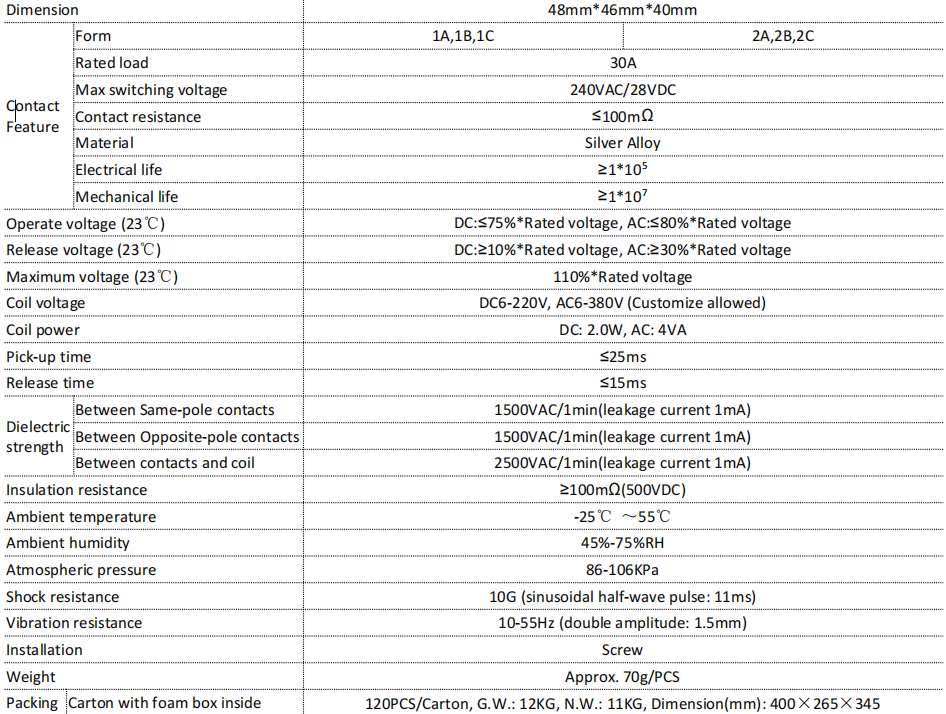

Especificación

ESPECIFICACIÓN 71A1
