Configuración de doble polo: el modelo 2Z permite el control de dos circuitos, duplicando las capacidades de conmutación en un solo relé.
Compatibilidad de la bobina de CC/CA: al igual que su contraparte de 1Z, admite voltajes de la bobina de CC y CA para la integración de potencia flexible.
Capacidad de contacto reducida: con una carga de contacto nominal de 8A para cada polo, el modelo 2Z está optimizado para aplicaciones equilibradas de doble circuito.
Botón de prueba bloqueable y placa de nombres: características opcionales para pruebas seguras e identificación de borrar.
Indicador LED: Indicador opcional para el monitoreo de estado en tiempo real.
Diseño de eficiencia espacial: el diseño compacto conserva el espacio al tiempo que proporciona capacidades de conmutación de doble circuito.
Ambientalmente amigable: cumple con los estándares de ROHS, asegurando la operación ecológica.
Seguridad y garantía de calidad: certificado por UL, TUV y CQC, el modelo 2Z cumple con los puntos de referencia de alta seguridad y calidad.
Rendimiento duradero: diseñado para soportar operaciones mecánicas y eléctricas extensas, asegurando una larga vida útil.
Baja resistencia al contacto: el uso de la aleación AG (AgSNO2) garantiza un conmutación eficiente y confiable.
| |||||||
NNC69K (JQX-14FT) Relé de PCB en miniatura |
| ||||||
Modelo y descripción | |||||||
Nnc69k |
|
| |||||
★ Formulario de contacto: h = no, d = nc, z = no & nc | |||||||
Especificación | |||||||
Dimensión | 29 mm*13 mm*25.5 mm | ||||||
Función de contacto | Forma | 1Z (SPDT); 1H (SPST-No); 1D (SPST-NC) | 2Z (DPDT); 2H (DPST-No); 2D (DPST-NC) | ||||
Carga nominal | No15a | NC12A | 8A | ||||
Tensión de conmutación máxima | 277VAC/30VDC | ||||||
Resistencia de contacto | ≤100mΩ | ||||||
Material | Aleación AG (AGSNO2) | ||||||
Vida eléctrica | ≥1*105 | ||||||
Vida mecánica | ≥1*107 | ||||||
Operar voltaje (23 ℃) | DC: ≤75%*Voltaje nominal, AC: ≤80%*Voltaje nominal | ||||||
Voltaje de lanzamiento (23 ℃) | DC: ≥10%*Voltaje nominal, AC: ≥30%*Voltaje nominal | ||||||
Voltaje máximo (23 ℃) | 110%*Voltaje nominal | ||||||
Voltaje de bobina | DC3-110V, AC6-240V (personalización permitida) | ||||||
Potencia de bobina | DC: 0.53W, AC: 1.2VA | ||||||
Tiempo de recogida | ≤20ms | ||||||
Tiempo de lanzamiento | ≤10ms | ||||||
Resistencia dieléctrica | Entre contactos abiertos del mismo poste | 1200VAC/1min (corriente de fuga 1 mA) | |||||
Entre contactos de diferentes poste | 1200VAC/1min (corriente de fuga 1 mA) | ||||||
Entre contactos y bobina | 5000VAC/1min (corriente de fuga 1 mA) | ||||||
Resistencia a aislamiento | ≥100mΩ (500VDC) | ||||||
Temperatura ambiente | -55 ℃ ～ 70 ℃ | ||||||
Humedad ambiental | 35%-80%RH | ||||||
Presión atmosférica | 86-106kpa | ||||||
Resistencia a la conmoción | 10G (pulso de media onda sinusoidal: 11 ms) | ||||||
Resistencia a la vibración | 10-55Hz (doble amplitud: 1.5 mm) | ||||||
Instalación | PCB o enchufe con Rail DIN | ||||||
Peso | Aprox. 19G/PCS | ||||||
Embalaje | Carton con caja de espuma en el interior | 400pcs/carton, GW: 8.5 kg, NW: 7.5 kg, dimensión (mm): 350 × 245 × 220 | |||||

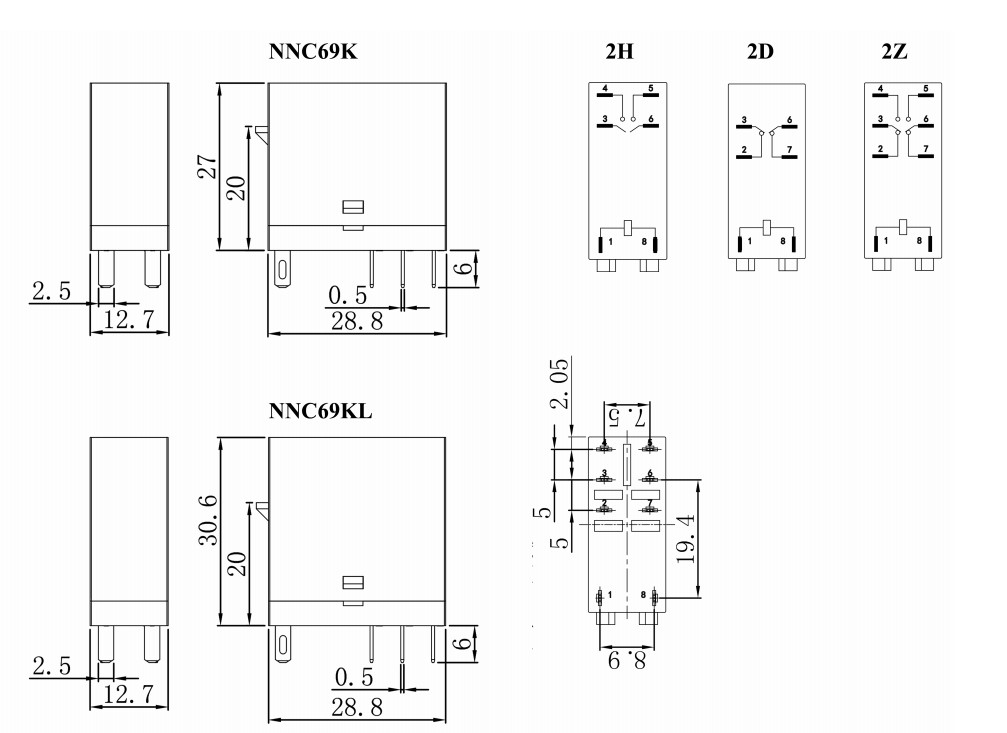

Diagrama de cableado y vista inferior | |||||||
Gráfico de rendimiento | |||||||
Configuración de doble polo: el modelo 2Z permite el control de dos circuitos, duplicando las capacidades de conmutación en un solo relé.
Compatibilidad de la bobina de CC/CA: al igual que su contraparte de 1Z, admite voltajes de la bobina de CC y CA para la integración de potencia flexible.
Capacidad de contacto reducida: con una carga de contacto nominal de 8A para cada polo, el modelo 2Z está optimizado para aplicaciones equilibradas de doble circuito.
Botón de prueba bloqueable y placa de nombres: características opcionales para pruebas seguras e identificación de borrar.
Indicador LED: Indicador opcional para el monitoreo de estado en tiempo real.
Diseño de eficiencia espacial: el diseño compacto conserva el espacio al tiempo que proporciona capacidades de conmutación de doble circuito.
Ambientalmente amigable: cumple con los estándares de ROHS, asegurando la operación ecológica.
Seguridad y garantía de calidad: certificado por UL, TUV y CQC, el modelo 2Z cumple con los puntos de referencia de alta seguridad y calidad.
Rendimiento duradero: diseñado para soportar operaciones mecánicas y eléctricas extensas, asegurando una larga vida útil.
Baja resistencia al contacto: el uso de la aleación AG (AgSNO2) garantiza un conmutación eficiente y confiable.
| |||||||
NNC69K (JQX-14FT) Relé de PCB en miniatura |
| ||||||
Modelo y descripción | |||||||
Nnc69k |
|
| |||||
★ Formulario de contacto: h = no, d = nc, z = no & nc | |||||||
Especificación | |||||||
Dimensión | 29 mm*13 mm*25.5 mm | ||||||
Función de contacto | Forma | 1Z (SPDT); 1H (SPST-No); 1D (SPST-NC) | 2Z (DPDT); 2H (DPST-No); 2D (DPST-NC) | ||||
Carga nominal | No15a | NC12A | 8A | ||||
Tensión de conmutación máxima | 277VAC/30VDC | ||||||
Resistencia de contacto | ≤100mΩ | ||||||
Material | Aleación AG (AGSNO2) | ||||||
Vida eléctrica | ≥1*105 | ||||||
Vida mecánica | ≥1*107 | ||||||
Operar voltaje (23 ℃) | DC: ≤75%*Voltaje nominal, AC: ≤80%*Voltaje nominal | ||||||
Voltaje de lanzamiento (23 ℃) | DC: ≥10%*Voltaje nominal, AC: ≥30%*Voltaje nominal | ||||||
Voltaje máximo (23 ℃) | 110%*Voltaje nominal | ||||||
Voltaje de bobina | DC3-110V, AC6-240V (personalización permitida) | ||||||
Potencia de bobina | DC: 0.53W, AC: 1.2VA | ||||||
Tiempo de recogida | ≤20ms | ||||||
Tiempo de lanzamiento | ≤10ms | ||||||
Resistencia dieléctrica | Entre contactos abiertos del mismo poste | 1200VAC/1min (corriente de fuga 1 mA) | |||||
Entre contactos de diferentes poste | 1200VAC/1min (corriente de fuga 1 mA) | ||||||
Entre contactos y bobina | 5000VAC/1min (corriente de fuga 1 mA) | ||||||
Resistencia a aislamiento | ≥100mΩ (500VDC) | ||||||
Temperatura ambiente | -55 ℃ ～ 70 ℃ | ||||||
Humedad ambiental | 35%-80%RH | ||||||
Presión atmosférica | 86-106kpa | ||||||
Resistencia a la conmoción | 10G (pulso de media onda sinusoidal: 11 ms) | ||||||
Resistencia a la vibración | 10-55Hz (doble amplitud: 1.5 mm) | ||||||
Instalación | PCB o enchufe con Rail DIN | ||||||
Peso | Aprox. 19G/PCS | ||||||
Embalaje | Carton con caja de espuma en el interior | 400pcs/carton, GW: 8.5 kg, NW: 7.5 kg, dimensión (mm): 350 × 245 × 220 | |||||
Diagrama de cableado y vista inferior | |||||||
Gráfico de rendimiento | |||||||
