Los sistemas de control eléctrico y automatización industrial operan con riesgos increíblemente altos. El uso del componente de conmutación incorrecto en estos entornos exigentes puede provocar fallos catastróficos en el sistema. Provoca costosos tiempos de inactividad operativa y crea graves riesgos para la seguridad en el lugar de trabajo. Cuando se abre un gabinete de control en una fábrica, el relé de alta resistencia actúa como el héroe anónimo de todo el sistema eléctrico de alta potencia. Los ingenieros diseñan específicamente estos robustos componentes electromecánicos para enrutar cantidades masivas de corriente de manera confiable. Funcionan perfectamente incluso cuando se los somete a las condiciones industriales más duras imaginables.

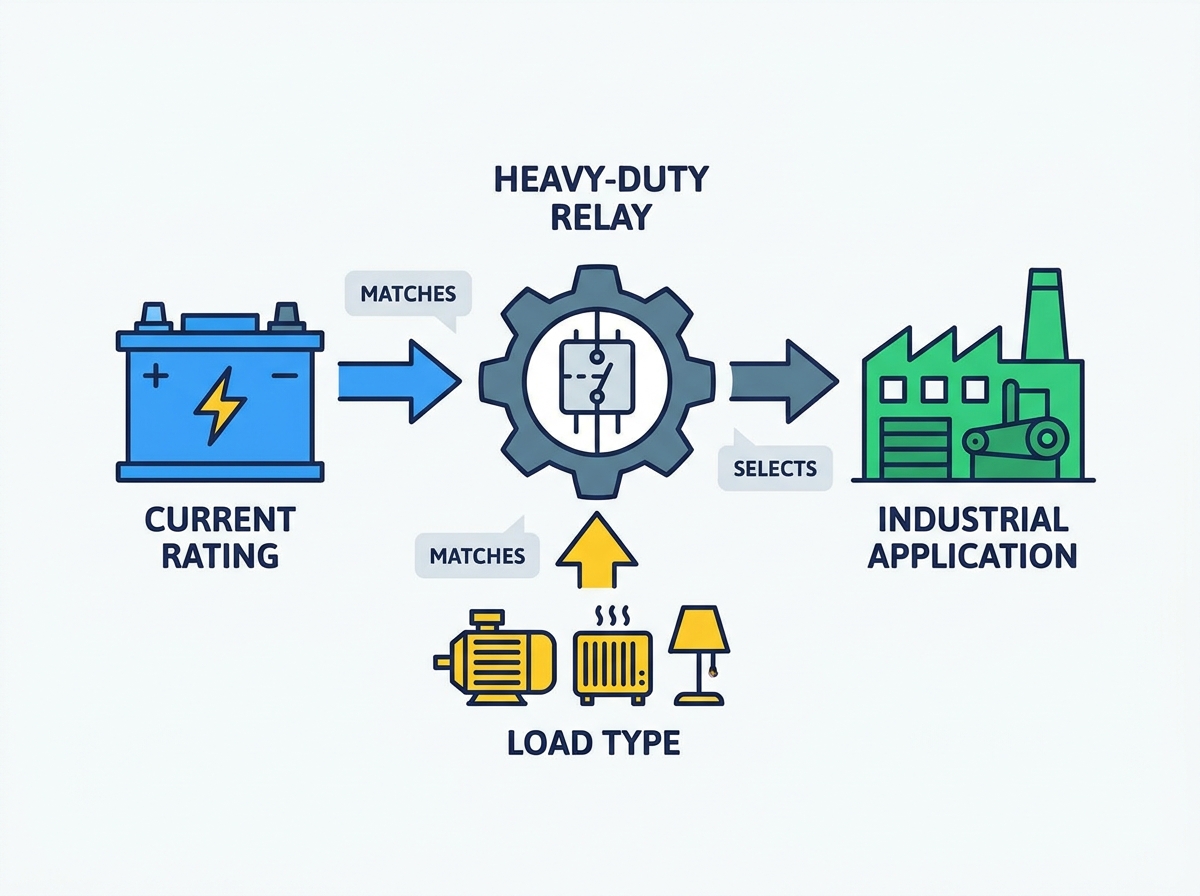

Esta guía completa lo guiará a través de todo lo que necesita saber para especificar y seleccionar el dispositivo de conmutación perfecto para su aplicación específica. Cubriremos minuciosamente las especificaciones críticas. Estos incluyen clasificaciones de corriente continua, tipos de carga complejos, materiales de contacto especializados y factores ambientales cruciales.
Ya sea ingeniero eléctrico, técnico de mantenimiento, electricista comercial o especialista en adquisiciones, este artículo proporciona un marco confiable para la toma de decisiones. Si sigue estas pautas, podrá garantizar la estabilidad del sistema a largo plazo. Protegerá maquinaria costosa y mantendrá rigurosos estándares de seguridad en todas sus operaciones.
El tipo de carga dicta la selección: la clasificación de corriente de un relé en una hoja de datos nunca es un valor absoluto. Cambia drásticamente dependiendo de si la carga eléctrica conectada es resistiva, inductiva o capacitiva.
La corriente de entrada es fundamental: siempre debe tener en cuenta el aumento inicial de energía eléctrica generada por motores, transformadores y grandes conjuntos de iluminación. Esta sobretensión momentánea puede ser fácilmente hasta diez veces mayor que la corriente de funcionamiento continua.
El material de contacto importa: Seleccionar la metalurgia de contacto correcta evita una soldadura de contacto catastrófica. Materiales como el óxido de plata y estaño son esenciales para cargas de alta irrupción y extienden significativamente la vida útil operativa.
Protección ambiental: Las aplicaciones industriales severas requieren gabinetes con clasificaciones de protección de ingreso apropiadas. Estas unidades selladas resisten el polvo, la humedad, las vibraciones severas y las fluctuaciones extremas de temperatura.
Para tomar decisiones informadas en materia de adquisiciones e ingeniería, es esencial definir claramente el componente principal. Debe distinguir los verdaderos dispositivos de aislamiento de alta resistencia de los interruptores electrónicos estándar de consumo.
Los relés electromecánicos estándar suelen manejar aplicaciones de menor potencia. Por lo general, alcanzan un máximo de entre 10 A y 15 A. Estas unidades son perfectamente adecuadas para placas de circuito impreso básicas, electrodomésticos y sistemas de control comerciales ligeros. En marcado contraste, las variantes industriales de servicio pesado están diseñadas para tareas altamente exigentes. Están diseñados específicamente para conmutar de forma segura y repetida 30 A, 40 A, 80 A o incluso 120 A y superiores.
La construcción física refleja esta enorme diferencia en capacidad eléctrica. Las unidades de alto amperaje cuentan con espacios de contacto mucho más grandes para ayudar a extinguir los arcos eléctricos. Utilizan terminales de cobre significativamente más gruesos para disipar el calor generado. Además, incorporan diseños de bobinas electromagnéticas muy robustas para mantener una fuerte presión de contacto bajo tensión física.
Característica | Relé electromecánico estándar | Relé de servicio pesado |
|---|---|---|
Capacidad actual | Normalmente hasta 15A | 30A a 120A y más |
Brecha de contacto | Pequeño para conmutación estándar | Grande para supresión de arco avanzada |
Tamaño de terminal | Pines de PCB o conectores de pala delgados | Terminales de tornillo gruesos y palas resistentes |
Caso de uso principal | Electrónica de consumo y controles de iluminación. | Motores industriales, HVAC y maquinaria pesada. |
La actualización a una solución más robusta se vuelve absolutamente necesaria cuando los componentes estándar comienzan a fallar prematuramente. Operar fuera de los parámetros térmicos seguros es una señal de alerta importante. Los desencadenantes comunes para la revisión de su sistema de conmutación incluyen experimentar frecuentes soldaduras o derretimientos de contactos en sus relés estándar actuales. Operar maquinaria en entornos con temperaturas ambiente constantemente altas que degradan los plásticos estándar es otro indicador claro.
Específicamente, si está cambiando motores eléctricos de alto torque, compresores de grado industrial o elementos calefactores pesados, una unidad estándar no sobrevivirá. Las aplicaciones que requieren operaciones continuas e ininterrumpidas de alta corriente para turnos prolongados sin falla térmica exigen un enfoque de servicio pesado.
Las tendencias actuales de la industria indican un cambio masivo en la forma en que los ingenieros abordan la conmutación eléctrica. Con la rápida expansión global de la infraestructura de vehículos eléctricos y las redes descentralizadas de energía renovable, los paneles de control están manejando voltajes de corriente continua sin precedentes. Estamos viendo una transición significativa de sistemas estándar de 12 V o 24 V a arquitecturas que requieren capacidades de conmutación de 800 V a 1000 V CC.
Esta evolución exige relés industriales de alta resistencia que ofrezcan tecnologías superiores de extinción de arco sin aumentar drásticamente el espacio físico del gabinete de control. En consecuencia, los fabricantes están innovando con diseños avanzados de soplado magnético y materiales de mayor rigidez dieléctrica para cumplir con estos nuevos y rigurosos estándares energéticos y al mismo tiempo garantizar una seguridad absoluta.
Comprender las especificaciones eléctricas fundamentales es el primer paso para evaluar cualquier dispositivo de conmutación industrial. La mala interpretación de estos valores fundamentales es una de las principales causas de fallas prematuras de los componentes en el campo.
Cada interruptor electromecánico consta esencialmente de dos circuitos eléctricos completamente aislados. Estos son el circuito de control y el circuito de carga.
El voltaje de la bobina gobierna el circuito de control. Esta es la señal específica de baja potencia necesaria para energizar el electroimán interno. Los voltajes de bobina comunes incluyen 12 VCC, 24 VCC, 24 VCA y 120 VCA. Debe hacer coincidir esta especificación exactamente con la señal de salida de su sistema de control, como la salida de un controlador lógico programable.
Por el contrario, la tensión de contacto representa el circuito de carga. Este es el voltaje máximo que las almohadillas metálicas físicas pueden cambiar de forma segura. Los ejemplos incluyen 250 VCA, 480 VCA o 110 VCC. La clasificación de voltaje de contacto siempre debe igualar o exceder el voltaje máximo de la fuente de energía que impulsa su equipo pesado.
Un componente de conmutación debe manejar la corriente continua en estado estable de la carga durante el funcionamiento normal. Sin embargo, una métrica aún más crítica que deben evaluar los ingenieros es la corriente de irrupción.
La corriente de irrupción es el breve y masivo pico de energía eléctrica que ocurre en el momento exacto en que se enciende un dispositivo. Imagínese un motor pesado de una cinta transportadora poniéndose en marcha. La generación inicial del campo magnético requiere una enorme cantidad de energía. Un motor puede consumir 10 A continuamente pero aumentar a 60 A o 70 A durante una fracción de segundo al arrancar. Un relé correctamente especificado debe sobrevivir a esta sobretensión masiva sin que los contactos internos se fundan. Este modo de falla catastrófico se conoce como soldadura por contacto.
La conmutación de corriente continua de alto voltaje es fundamentalmente más difícil y peligrosa que la conmutación de corriente alterna. El voltaje de CA cruza naturalmente el punto de voltaje cero de cincuenta a sesenta veces por segundo, dependiendo de su región global. Este cruce por cero natural ayuda a extinguir automáticamente el arco eléctrico que se forma cuando los contactos metálicos se separan.
El voltaje CC no proporciona tal punto de cruce por cero. El voltaje permanece constante. Cuando los contactos se abren bajo una carga de CC pesada, el arco eléctrico puede mantenerse a través del entrehierro. Esto crea un inmenso calor de plasma que destruye rápidamente la carcasa. Para combatir esto, los relés de CC especializados suelen incorporar explosiones magnéticas. Estos son imanes permanentes internos que estiran físicamente y rompen el arco eléctrico de los contactos para garantizar un funcionamiento seguro.
El amperaje máximo del relé impreso en la hoja de datos generalmente se basa en un tipo de carga ideal muy específico. En realidad, diferentes cargas eléctricas tensionan los componentes de conmutación de maneras completamente diferentes. Esto impacta directamente tanto en la vida útil como en el proceso de selección.
Las cargas resistivas son las cargas más sencillas y fáciles de conmutar para un relé. La corriente permanece constante desde el momento exacto de la activación. El factor de potencia es exactamente uno, lo que significa que las formas de onda de voltaje y corriente están perfectamente en fase. Si está conmutando una carga puramente resistiva, como un enorme elemento de calentamiento de agua industrial, una unidad con capacidad nominal de 40 A normalmente puede manejar una carga resistiva de 40 A de forma continua sin problemas.
Por el contrario, las cargas inductivas presentan peligros importantes para las placas de contacto y requieren un cálculo cuidadoso. Los dispositivos que utilizan bobinas electromagnéticas resisten activamente los cambios en la corriente eléctrica. Cuando el circuito se interrumpe para apagar una carga inductiva, el campo magnético que colapsa rápidamente genera un pico masivo de alto voltaje. Esto se conoce como fuerza electromotriz trasera.
Este contravoltaje provoca severos arcos eléctricos a través de los contactos de apertura, vaporizando capas microscópicas del metal. Debido a este fenómeno destructivo, un relé clasificado para 40 A resistivos podría tener una clasificación segura solo para 10 A o 15 A al conmutar una carga altamente inductiva. Siempre busque clasificaciones de carga de motor específicas o clasificaciones de caballos de fuerza en la hoja de datos del fabricante cuando trabaje con estas aplicaciones.
Las cargas capacitivas se encuentran comúnmente en grandes fuentes de alimentación de modo conmutado, bancos de condensadores y controladores de iluminación LED comerciales. Curiosamente, actúan notablemente como un cortocircuito muerto durante el encendido inicial. Si bien la corriente de funcionamiento continua puede ser muy baja, los condensadores vacíos consumen una enorme corriente de entrada instantánea para cargarse. Si el componente no tiene el tamaño adecuado para manejar esta sobretensión capacitiva específica, los contactos se soldarán instantáneamente la primera vez que se cierre el circuito.
Más allá de las clasificaciones eléctricas numéricas, los mecanismos de conmutación físicos y la metalurgia de las placas de contacto dictan exactamente cómo se comportarán los componentes de conmutación en el campo durante miles de ciclos.
Las configuraciones de los relés están definidas por polos, que son el número de circuitos aislados separados controlados, y tiros, que son el número de posiciones que puede adoptar el interruptor interno.
Unipolar de una vía: la configuración más simple disponible, que actúa como un interruptor básico de encendido y apagado para un solo circuito. A menudo se le conoce en la terminología industrial como Forma A o Normalmente Abierto.
Unipolar de doble tiro: controla un solo circuito pero dirige la energía eléctrica a una de dos rutas diferentes. Esto se conoce comúnmente como Formulario C o Cambio.
Bipolar de doble tiro: Se trata esencialmente de dos relés unipolares de doble tiro operados simultáneamente por una sola bobina electromagnética. Le permite conmutar dos circuitos completamente independientes al mismo tiempo.
La aleación de metal específica utilizada en las almohadillas de contacto determina la resistencia del componente a la soldadura, el desgaste mecánico y los arcos eléctricos. Por ejemplo, las soluciones líderes en la industria de NNC Relay ofrecen configuraciones robustas que manejan hasta 120 A de corriente continua mediante el uso de materiales de contacto de primera calidad.
El níquel plateado es excelente para aplicaciones de uso general y cargas resistivas estables. Ofrece una resistencia de contacto muy baja y una vida útil mecánica altamente confiable. Sin embargo, para aplicaciones más agresivas, el óxido de plata y estaño se considera ampliamente el estándar de oro. Ofrece una resistencia excepcionalmente alta a la soldadura por contacto y a la transferencia de material bajo arcos intensos, lo que lo hace perfecto para corrientes de irrupción elevadas.
Históricamente, el óxido de plata y cadmio era popular por sus excelentes propiedades de extinción de arco y su durabilidad. Sin embargo, debido a las estrictas regulaciones ambientales de restricción de sustancias peligrosas relacionadas con la toxicidad del cadmio, se está eliminando en gran medida de los diseños industriales modernos.
Proporcionar un contexto del mundo real ayuda a los ingenieros a identificar su caso de uso específico y relacionarlo con las especificaciones correctas. Diferentes industrias plantean desafíos únicos que exigen soluciones de conmutación personalizadas.
En los sistemas móviles de 12 V y 24 V CC, los relés robustos son absolutamente críticos para activar motores de arranque, ventiladores de refrigeración de radiadores de alta capacidad y controles de bombas hidráulicas en equipos de construcción pesados. Estas aplicaciones móviles exigen una resistencia excepcional a los golpes y vibraciones. Requieren capacidades de conmutación de CC muy robustas para manejar arcos sostenidos generados por fuertes vibraciones físicas.
Los sistemas comerciales de calefacción, ventilación y aire acondicionado dependen en gran medida de estos dispositivos para controlar grandes motores de compresores, ventiladores de alta velocidad y elementos calefactores auxiliares pesados. Debido a que los compresores y ventiladores son cargas altamente inductivas, los componentes utilizados en aplicaciones HVAC deben tener altas capacidades de carga inductiva verificadas. Las clasificaciones de caballos de fuerza específicas garantizan confiabilidad a largo plazo durante las temporadas pico de enfriamiento de verano.
Las plantas de fábrica utilizan interruptores de alta resistencia para una multitud de procesos automatizados de alto estrés. Las aplicaciones cotidianas incluyen el accionamiento de motores pesados de cintas transportadoras, el control de los elementos calefactores en hornos de curado industriales y la gestión de sistemas de bombas de fluidos a alta presión. La confiabilidad en estos entornos es primordial. Un solo contacto soldado equivale directamente a la parada de líneas de producción y a enormes pérdidas financieras.
La longevidad industrial no se trata sólo de gestionar la electricidad. Se trata igualmente de sobrevivir al entorno físico donde se instala el relé de alta resistencia.
La clasificación de protección de ingreso define exactamente qué tan bien el gabinete exterior mantiene alejados los contaminantes ambientales. Las unidades sin sellar son adecuadas sólo para gabinetes eléctricos limpios, altamente protegidos y con clima controlado.
Por el contrario, los modelos IP54 con protección contra el polvo ofrecen una defensa básica contra la sedimentación del polvo en el aire. Esto los convierte en estándar para muchos entornos de almacenes industriales interiores. Los gabinetes IP67 completamente sellados o resistentes al lavado son absolutamente esenciales para fábricas húmedas, mojadas o con mucho polvo. Las carcasas selladas evitan que la humedad corroa los elementos internos de cobre y garantizan un funcionamiento confiable en entornos de lavado hostiles, como plantas de procesamiento de alimentos.
El calor ambiental extremo aumenta activamente la resistencia eléctrica de la bobina de cobre interna. Este aumento de resistencia puede aumentar el voltaje de activación requerido, provocando un funcionamiento lento o una falla total en la activación. Además, las aplicaciones móviles o las máquinas de estampado generan importantes vibraciones mecánicas. La elección de modelos explícitamente probados y clasificados para una alta resistencia a golpes y vibraciones evita el rebote accidental del contacto. El rebote del contacto provoca microarcos y fallos mecánicos rápidos.
Utilice esta lista de verificación resumida altamente práctica para finalizar su decisión de adquisición y evitar errores de ingeniería comunes en el campo:
Analice la carga: determine exactamente si su carga es resistiva, inductiva o capacitiva. Calcule tanto la corriente de funcionamiento continua como la corriente de irrupción potencial máxima.
Determine los voltajes: haga coincidir el voltaje de la bobina con precisión con la salida de su sistema de control. Asegúrese de que la clasificación de voltaje de contacto exceda de manera segura su fuente de energía principal.
Seleccione Configuración de contacto: decida cuántos circuitos independientes requieren conmutación simultáneamente y si deben permanecer normalmente abiertos o normalmente cerrados.
Evalúe el entorno: verifique los rangos de temperatura ambiente esperados, mida los niveles de vibración locales y determine la clasificación de protección de ingreso requerida para la defensa contra el polvo y la humedad.
Verifique las certificaciones: asegúrese de que el dispositivo seleccionado cumpla con todos los estándares ambientales y de seguridad regionales relevantes requeridos por su industria.
La selección de un relé de alta resistencia requiere una atención cuidadosa y va mucho más allá de simplemente igualar el amperaje continuo. Como hemos explorado, los tipos de carga influyen fuertemente en el rendimiento real. Las corrientes de irrupción no calculadas pueden causar fallas inmediatas y catastróficas. Además, los factores ambientales como el polvo, el calor y la vibración determinarán en última instancia la confiabilidad a largo plazo de su sistema.
Estos elementos combinados son los verdaderos determinantes de la seguridad y el tiempo de actividad operativa. Consulte siempre atentamente las hojas de datos del fabricante antes de realizar una compra. Diseñar sistemas industriales complejos es un desafío. Si se encuentra navegando por cálculos de carga complejos o necesita actualizar sus paneles de control, explore las soluciones de alto rendimiento en NNC Relay para encontrar las especificaciones exactas diseñadas para las demandas de su industria.
Si bien ambos dispositivos están diseñados fundamentalmente para conmutar corrientes eléctricas elevadas, los contactores generalmente se reservan para aplicaciones de potencia aún mayor. Estos incluyen enormes motores industriales trifásicos que consumen cientos de amperios. Los relés de alta resistencia se utilizan normalmente para aplicaciones monofásicas de CA o CC de hasta aproximadamente 120 A. Además, los relés suelen ser mucho más compactos, conmutan más rápido y consumen menos energía de control que los voluminosos contactores industriales.
No, estrictamente no se puede utilizar un interruptor con clasificación de CA para una carga de CC a menos que el fabricante califique explícitamente el componente para ambos tipos de corriente. Las cargas de CC mantienen arcos eléctricos durante mucho más tiempo que las cargas de CA porque la CC carece de un punto de cruce natural de voltaje cero. El uso de un dispositivo con clasificación CA en una carga CC de alto voltaje provocará un arco sostenido, lo que destruirá rápidamente la carcasa y creará un grave riesgo de incendio.
Los principales culpables de fallas prematuras incluyen la soldadura de contactos causada por corrientes de entrada subcalculadas, el desgaste de la bobina como resultado de una sobretensión continua o calor ambiental extremo y el desgaste mecánico por exceder la frecuencia de conmutación segura máxima. Unas especificaciones de ingeniería adecuadas evitan la gran mayoría de estos costosos problemas de tiempo de inactividad.
Es de vital importancia diferenciar entre vida mecánica y vida eléctrica. La vida mecánica, es decir, el funcionamiento sin que pase ninguna carga eléctrica a través de los contactos, suele superar los diez millones de ciclos. Sin embargo, la vida eléctrica a plena carga suele oscilar entre 100.000 y 500.000 ciclos. Esta vida útil funcional depende en gran medida de si la carga conmutada es resistiva, inductiva o capacitiva, así como del entorno operativo.
Como regla general de ingeniería, la corriente de entrada para un motor de inducción de CA suele ser de seis a ocho veces su corriente de funcionamiento continuo a plena carga. Para calcular esto con precisión, consulte la placa de identificación del motor para conocer la clasificación de amperios de rotor bloqueado. El relé seleccionado debe tener una capacidad de sobretensión o cierre que exceda de manera segura este valor de amperios de rotor bloqueado para evitar que los contactos se suelden durante el arranque.
Los relés de estado sólido utilizan componentes semiconductores como tiristores para conmutar corrientes sin piezas móviles. Esto proporciona una vida mecánica infinita y un funcionamiento silencioso. Sin embargo, generan una cantidad importante de calor y requieren disipadores de calor voluminosos. Los relés electromecánicos de alta resistencia utilizan contactos metálicos físicos móviles. Ofrecen un aislamiento eléctrico superior, manejan mucho mejor picos de sobrecorriente masivos y, en general, son más rentables para aplicaciones de motores industriales resistentes.
