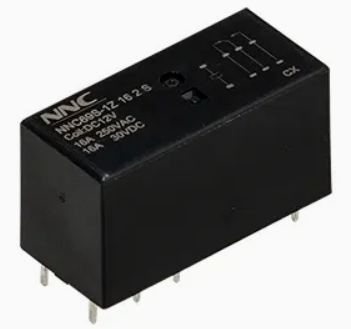

La electrónica moderna depende en gran medida de los relés para cerrar la brecha entre la delicada lógica de control de baja potencia y las exigentes cargas físicas de alta potencia. Sin embargo, los ingenieros de hardware a veces pasan por alto los requisitos exactos del mecanismo de accionamiento de la bobina. Podrían elegir un componente basándose en un vistazo rápido a las especificaciones de valor nominal. Desafortunadamente, la especificación incorrecta de los parámetros de la bobina del relé provoca fallas intermitentes en el circuito, soldadura de contactos o quema prematura de la bobina. Confiar únicamente en la clasificación nominal impresa en la carcasa de plástico ignora las variables del mundo real. En los entornos de producción se producen con frecuencia cambios térmicos y caídas de tensión inherentes en el circuito de accionamiento. Esta supervisión compromete gravemente la confiabilidad general del sistema.
Para lograr una verdadera estabilidad, debe ir más allá de estas clasificaciones a nivel de superficie. Debe analizar profundamente los límites de la hoja de datos para una integración confiable del sistema. Esta guía se centra completamente en la evaluación de los parámetros de voltaje de la bobina. Nuestro objetivo es garantizar una selección precisa de los componentes. Exploraremos cómo igualar estas especificaciones tanto para un delicado control de nivel lógico como para una robusta conmutación de carga.
La selección de componentes ocurre durante una etapa de decisión crítica. Los ingenieros deben evaluar qué significan realmente las especificaciones técnicas para la confiabilidad del circuito. Mirar una hoja de datos revela múltiples clasificaciones de voltaje. Cada calificación cuenta una historia específica sobre cómo se comporta el componente bajo tensión.
Los fabricantes designan un voltaje de funcionamiento ideal para cada bobina. Normalmente verá valores estándar como 5 V, 12 V o 24 V. Los ingenieros utilizan este valor nominal como métrica de clasificación principal para la preselección de componentes. Sin embargo, sólo representa una base de referencia de laboratorio ideal. Las fuentes de alimentación del mundo real fluctúan continuamente. Por lo tanto, tratar el valor nominal como un límite estricto invita al fracaso. Debes profundizar en la tabla de especificaciones.
El voltaje de activación representa el voltaje mínimo garantizado requerido para accionar los contactos. El campo magnético debe superar la tensión interna del resorte. Este umbral garantiza la actuación. Normalmente, los fabricantes establecen este límite entre el 75 y el 80% de la tensión nominal. Cuando evalúe el voltaje de la bobina del relé , considere la capacidad del circuito de accionamiento. El circuito de accionamiento debe entregar consistentemente este voltaje mínimo. Debe hacerlo incluso en las peores condiciones de caída de tensión. Si el voltaje de su sistema cae mucho bajo carga, el relé no podrá cambiar.
El voltaje de caída dicta cuándo el componente vuelve a su estado sin alimentación. El campo magnético se debilita a medida que disminuye el voltaje. Finalmente, el resorte separa los contactos. Para las bobinas de CC, este umbral normalmente se sitúa entre el 5 y el 10 % de la clasificación nominal. Los controladores de estado sólido a veces pierden una pequeña corriente residual. Si la fuga excede el umbral de caída, los contactos permanecen bloqueados. Debe verificar que su controlador corte completamente la energía por debajo de este porcentaje crítico.
Cada bobina tiene un límite eléctrico superior absoluto. Superar este límite degrada el aislamiento interno. El alto voltaje genera calor excesivo dentro de los devanados. La falla térmica ocurre rápidamente cuando se supera este límite. La mayoría de las hojas de datos especifican este límite máximo como 110-130% del valor nominal. Siempre verifique el voltaje máximo permitido si su fuente de alimentación experimenta picos repentinos.
Tabla 1: Resumen de referencia de parámetros de la bobina del relé
| Parámetro | Rango típico | Función primaria | Riesgo de ingeniería si se ignora |
|---|---|---|---|
| Tensión nominal | Estandarizado (p. ej., 5 V, 12 V) | Preselección inicial y categorización | Suponiendo erróneamente condiciones perfectas de suministro de energía |
| Voltaje de captación | 75% - 80% del Nominal | Garantiza el cierre de contactos | No actuar durante caídas de voltaje de suministro |
| Voltaje de caída | 5% - 10% del Nominal (DC) | Garantiza la liberación de contactos | Los contactos permanecen bloqueados debido a la corriente de fuga del controlador |
| Voltaje máximo permitido | 110% - 130% del Nominal | Previene la destrucción térmica | Quemado de la bobina y degradación del aislamiento. |
Los ingenieros clasifican las soluciones según el entorno físico y eléctrico. Las demandas de una placa lógica difieren enormemente de las de una fábrica. Debe ajustar sus criterios de evaluación en consecuencia.

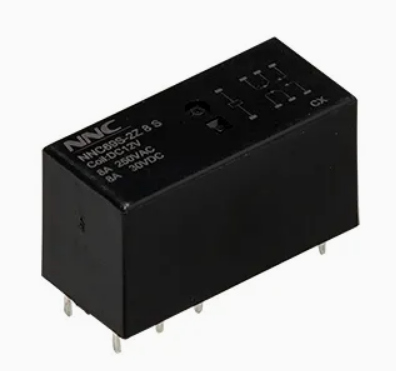

El diseño de placas de circuito impreso requiere una estricta gestión de la energía. Las limitaciones del circuito de accionamiento dictan la elección de los componentes. Normalmente utilizará bobinas de 3,3 V, 5 V o 12 V. Los microcontroladores controlan estos componentes a través de MOSFET o matrices de transistores. Un relé de PCB estándar opera dentro de límites físicos muy estrictos. Debe funcionar perfectamente sin agotar la fuente de alimentación lógica.
Los criterios de éxito en este entorno giran en torno a la eficiencia. Debe equilibrar un bajo consumo de energía con suficiente flujo magnético. Las bobinas sensibles consumen menos corriente del tablero. Sin embargo, aún deben generar suficiente fuerza magnética para cambiar la carga requerida. Deben hacer esto sin sobrecargar el plano de potencia de la placa lógica. La sobrecarga del plano de potencia provoca reinicios del microcontrolador y un comportamiento errático del sistema.
Los entornos industriales presentan un conjunto de desafíos completamente diferente. Los bucles de control se extienden a lo largo de largas plantas de fábrica. Las limitaciones del circuito del variador a menudo obligan al uso de 24 VCC, 120 VCA o 240 VCA. Los voltajes más altos mitigan los efectos de la caída de voltaje en tramos de cables largos.
Los criterios de éxito aquí se centran en la robustez y el manejo de aire acondicionado. Las bobinas de CA funcionan de manera diferente a las bobinas de CC. La corriente alterna pasa por cero voltios dos veces por ciclo. Este cruce por cero hace que el campo magnético colapse momentáneamente. Los fabricantes instalan anillos de protección de cobre dentro de los modelos de CA. Estos anillos mantienen el flujo magnético durante los cruces por cero. Previenen eficazmente el zumbido de 50/60 Hz. Además, la especificación debe tener en cuenta las altas corrientes de irrupción. Estas sobretensiones iniciales son típicas de las bobinas electromagnéticas de CA. Un controlador mal dimensionado fallará durante el pico de corriente inicial.
La evaluación de los riesgos operativos garantiza la confiabilidad a largo plazo. Cuando ignora los límites de voltaje, el hardware falla. Comprender los modos de falla exactos le ayuda a diseñar mejores mecanismos de seguridad.
La subtensión es notoriamente destructiva. La aplicación de un voltaje ligeramente por debajo del umbral de captación da como resultado una atracción magnética débil. La bobina genera la fuerza suficiente para mover la armadura. Sin embargo, carece del poder para mantener los contactos firmemente unidos. El resorte interno contraataca continuamente.
El resultado es una grave inestabilidad mecánica. Los contactos rebotan rápidamente entre sí. Los ingenieros llaman a este fenómeno charla de contacto. La vibración provoca una rápida formación de arcos eléctricos a través del pequeño espacio de aire. La temperatura localizada aumenta dramáticamente. Este calor extremo derrite el material de contacto. Los metales se fusionan, provocando una soldadura por contacto. En última instancia, esto resulta en una falla de carga catastrófica.
Introducir demasiado voltaje en el componente presenta un peligro diferente. Operar continuamente cerca o por encima del voltaje máximo permitido aumenta las pérdidas de $I^2R$. Los devanados de cobre convierten el exceso de energía eléctrica en calor. El componente no puede disipar esta carga térmica lo suficientemente rápido.
El resultado es una degradación constante de los materiales internos. El aislamiento que rodea el alambre de cobre se rompe. Una vez que falla el aislamiento, los cables adyacentes se cortocircuitan. Las vueltas de bobina en cortocircuito reducen drásticamente la resistencia general. Esto atrae aún más corriente, acelerando la fuga térmica. Con el tiempo, el componente sufre una vida útil mecánica reducida o se quema por completo.
El calor ambiental altera completamente las propiedades eléctricas. Dentro de cualquier estándar relé electromagnético , la resistencia de la bobina de cobre aumenta aproximadamente un 0,4% por grado Celsius. A medida que el recinto se calienta, la resistencia interna aumenta. Una resistencia más alta significa que la bobina consume menos corriente al mismo voltaje. Menos corriente significa un campo magnético más débil.
Esto crea un enorme factor de riesgo para los sistemas cerrados. Un componente podría funcionar perfectamente a 20°C en el banco de pruebas. Sin embargo, es posible que no se recupere por completo a 85°C en el campo. Si la tensión de alimentación no está suficientemente amortiguada, el débil campo magnético no puede superar la tensión del resorte. Siempre debe consultar las curvas de reducción térmica para evitar esta falla en el ambiente caliente.
Tabla 2: Modos de falla comunes y causas fundamentales
| Síntoma de falla | Causa raíz primaria | Física subyacente |
|---|---|---|
| Contacto Soldadura | Unidad de bajo voltaje | La fuerza magnética débil provoca vibraciones y arcos en el contacto. |
| Quemado de bobina | Unidad de sobretensión | El calentamiento excesivo de $I^2R$ destruye el aislamiento del cable. |
| No funciona cuando está caliente | Dependencia de la temperatura | La resistencia del cobre aumenta, lo que disminuye la corriente y el flujo magnético. |
| No se puede liberar (DC) | Alta fuga del conductor | La corriente de fuga excede el umbral de caída definido. |
Finalizar la selección de componentes requiere una lógica paso a paso. No puede permitirse el lujo de adivinar al crear una lista de materiales (BOM). Siga este marco de decisión sistemático para garantizar una perfecta combinación operativa.
Si sigue estrictamente estos cuatro pasos, eliminará la mayoría de las fallas en el campo. Un enfoque estructurado garantiza la resiliencia del hardware.
La especificación del voltaje de la bobina del relé sigue siendo un delicado equilibrio entre la física mecánica y los límites eléctricos. Requiere mucho más que simplemente hacer coincidir números en un esquema. Debe tener en cuenta las caídas de voltaje, los cambios térmicos y las fugas del controlador. Descuidar estos detalles provoca charlas en los contactos, descontrol térmico y un comportamiento impredecible del sistema. Siempre debes consultar las hojas técnicas del fabricante. Revise cuidadosamente las curvas térmicas, los umbrales mínimos de captación y los límites máximos permitidos antes de finalizar su lista de materiales.
La siguiente acción recomendada es clara. Primero, trace sus métricas de suministro de energía en el peor de los casos. A continuación, solicite muestras de ingeniería a su fabricante de componentes de confianza. Finalmente, pruebe exhaustivamente el rendimiento de la bobina. Exponga las muestras a las condiciones de carga y temperatura específicas de su aplicación prevista. Las pruebas en el mundo real validan el análisis de su hoja de datos y aseguran su diseño final.
R: Técnicamente, podría funcionar a temperatura ambiente si 9V se encuentra por encima del umbral de captación del 75%. Sin embargo, es muy poco fiable. A medida que aumenta la temperatura ambiente, aumenta la resistencia del cobre, lo que requiere más voltaje para generar suficiente flujo magnético. Un suministro de 9V deja un margen de seguridad nulo. No recomendamos esto para ningún entorno de producción.
R: La bobina actuará como un estrangulador de alta impedancia. Debido a que la corriente alterna alterna constantemente, el campo magnético diseñado por CC colapsará continuamente. El componente no funcionará correctamente. Vibrará agresivamente, generará calor excesivo y potencialmente quemará sus devanados internos muy rápidamente.
R: Esto se llama retroceso inductivo. Cuando se corta la energía a una bobina de relé electromagnético, el campo magnético colapsa rápidamente. Este campo en colapso induce un pico masivo de alto voltaje de polaridad inversa. Debe instalar un diodo de retorno en los circuitos de CC para disipar esta energía de forma segura y proteger el transistor del controlador.
R: No. El voltaje de la bobina controla estrictamente el electroimán interno. Los contactos tienen una clasificación de voltaje y corriente completamente separada diseñada para la carga externa. Estos dos sistemas están eléctricamente aislados entre sí. Sólo están unidos físicamente por la armadura mecánica.
