Relé automotriz de 35 A frente a 70 A: ¿Qué capacidad de conmutación se adapta a las cargas de vehículos?

Seleccionar el relé del vehículo incorrecto compromete la confiabilidad del sistema. A menudo vemos a los constructores instalar relés estándar en ventiladores de refrigeración de alta resistencia. Este error común conduce rápidamente a contactos soldados y graves incendios eléctricos. Por el contrario, especificar demasiado los relés en todo el edificio aumenta innecesariamente la complejidad del cableado. También aumenta la huella de sus componentes y desperdicia el presupuesto del proyecto. Las cargas eléctricas de los automóviles rara vez permanecen estáticas durante el funcionamiento. Debe evaluar cuidadosamente la diferencia entre la corriente de funcionamiento continua y la corriente de irrupción transitoria. Esta evaluación crítica garantiza la confiabilidad eléctrica a largo plazo. Creamos esta guía completa para establecer un marco de ingeniería claro. Aprenderá exactamente cómo elegir entre unidades estándar de 35 A y unidades de alta resistencia de 70 A. Basamos estas elecciones en tipos de carga específicos, condiciones del compartimento del motor e infraestructura de cableado. Al hacer coincidir con precisión la capacidad del relé con sus cargas accesorias, evita fallas peligrosas en el sistema. También garantiza una entrega de energía óptima en toda la red de su vehículo.

Conclusiones clave

• La regla del 80%: las cargas continuas no deben exceder el 80% de la clasificación máxima de un relé para tener en cuenta la degradación térmica (por ejemplo, un relé de 35 A sostiene de manera segura ~28 A continuamente).

• Los perfiles de carga importan: las cargas resistivas (luces) requieren una planificación de capacidad diferente a la de las cargas altamente inductivas (motores, ventiladores) que generan picos de entrada masivos.

• Restricciones del factor de forma: la actualización a un relé de 70 A generalmente requiere la transición de espacios micro/mini estándar ISO de 5 pines a enchufes de relé Maxi más grandes con terminales de cable de mayor calibre.

• Protección ambiental: las aplicaciones de alta corriente se calientan más; La utilización de un relé a prueba de polvo o una carcasa completamente sellada evita fallas prematuras en los contactos debido a desechos y contaminación del compartimiento del motor.

Definición de la capacidad de conmutación de relés automotrices para cargas del mundo real

Los ingenieros evalúan la capacidad de conmutación de relés automotrices analizando dos métricas eléctricas distintas. Primero, observamos la corriente continua en estado estacionario. En segundo lugar, medimos la corriente de irrupción transitoria. La corriente continua representa el estado operativo normal de su accesorio una vez que se estabiliza. La corriente de irrupción mide el enorme aumento de energía inicial requerido cuando se enciende un dispositivo por primera vez. Por ejemplo, los motores eléctricos grandes pueden consumir de tres a cinco veces su corriente continua nominal durante el arranque. Un ventilador que funciona a 20 amperios puede aumentar a 60 amperios durante una fracción de segundo. Si su relé no puede soportar esa breve sobretensión, los contactos formarán un arco.

A continuación, debemos considerar el papel crítico de la caída de voltaje. Los fabricantes suelen probar y calificar los relés de vehículos a un nivel óptimo de 14 V CC. Este voltaje refleja un estado de carga activo y saludable del alternador. Sin embargo, las baterías de vehículos estándar funcionan con 12,6 V CC. Además, los tramos largos de cables provocan naturalmente una caída de tensión. Si el voltaje de su sistema cae a 11 V en el accesorio, el amperaje total debe aumentar para entregar el mismo vataje requerido. Esta fluctuación práctica afecta drásticamente el rendimiento real del relé y la generación de calor.

Finalmente, la temperatura ambiente del compartimento del motor obliga a una reducción térmica necesaria. El compartimento del motor se calienta increíblemente durante la conducción normal. El calor ambiental elevado reduce gravemente el límite de conmutación máximo efectivo de cualquier componente eléctrico. Un relé con capacidad para 35 amperios a temperatura ambiente simplemente no puede soportar esa carga cerca de un colector de escape caliente. Los gráficos de reducción térmica generalmente muestran una caída pronunciada en la capacidad una vez que la temperatura ambiente supera los 85 °C (185 °F). Debe tener en cuenta este calor al planificar el diseño de su circuito.

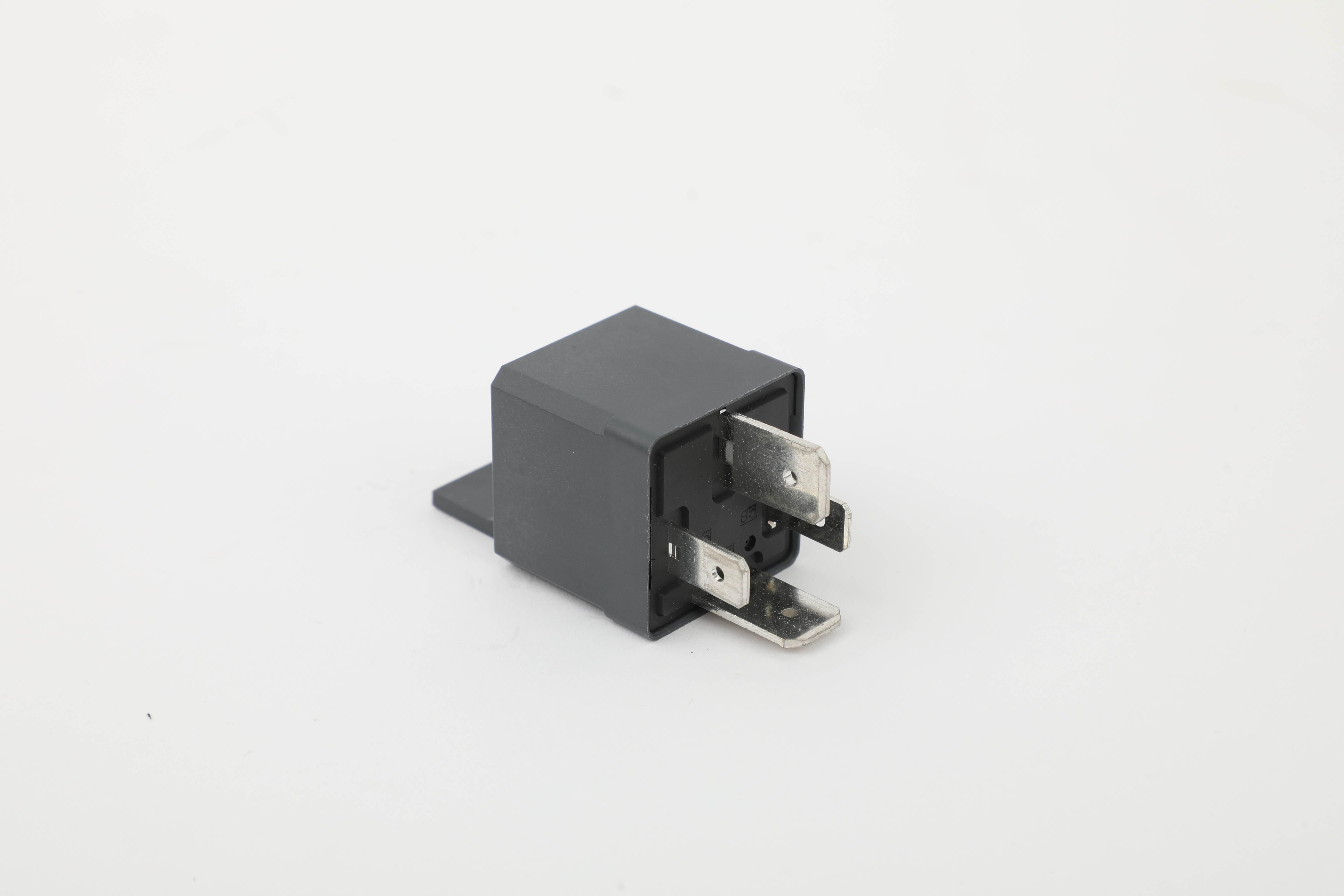

El relé automotriz 35A: capacidades y limitaciones

El relé automotriz de 35 A sigue siendo el caballo de batalla estándar absoluto para los sistemas eléctricos modernos de 12 V. Proporciona un excelente equilibrio entre espacio físico y potencia de conmutación práctica.

Los casos de uso principales se centran principalmente en cargas resistivas y cargas inductivas de baja a media. Recomendamos encarecidamente estas unidades para barras de luces LED, bocinas de vehículos estándar y bombas de combustible en línea básicas. También manejan perfectamente la mayoría de los circuitos de energía auxiliar de bajo consumo. Debido a que estos accesorios no generan picos de voltaje masivos, una capacidad de 35 A proporciona una gran sobrecarga segura.

La integración del sistema sigue siendo increíblemente sencilla con estas unidades. Encajan fácilmente en enchufes de micro o mini relé estándar ISO. Este accesorio universal permite a los constructores obtener cajas de fusibles modulares fácilmente. Puede cablearlos de manera efectiva utilizando cable automotriz estándar de 10 a 12 AWG. Esto hace que la integración sea limpia, sencilla y altamente compatible con los mazos de cables de fábrica.

Sin embargo, llevar un relé estándar más allá de sus límites de diseño introduce graves riesgos de falla. Cuando los constructores ignoran las matemáticas, los componentes se estropean rápidamente.

• Picaduras de contacto: los arcos repetidos de alta corriente se vaporizan lentamente y dañan los contactos metálicos internos.

• Falla de la bobina: El sobrecalentamiento del circuito principal puede transferir calor y quemar la delicada bobina electromagnética.

• Carcasas derretidas: La sobrecarga eléctrica sostenida derrite fácilmente las carcasas de plástico estándar de los relés, exponiendo los cables activos.

• Contactos soldados: una sobretensión masiva puede literalmente fundir los contactos, haciendo que el accesorio permanezca encendido permanentemente.

El relé automotriz 70A: justificando la actualización de alta corriente

A veces, los componentes estándar simplemente no pueden soportar las demandas eléctricas de equipos todoterreno o de alto rendimiento. Necesita un relé de servicio pesado dedicado para aplicaciones de alto estrés.

Los casos de uso principales incluyen componentes grandes con picos de entrada inductivos masivos. Los ventiladores de radiador eléctricos duales, los cabrestantes todoterreno pesados ​​y los compresores de aire a bordo requieren absolutamente un relé automotriz de 70 A. Las bombas hidráulicas pesadas para sistemas de suspensión o plataformas de volcado también exigen capacidades de conmutación mucho mayores para funcionar de manera confiable.

Las diferencias estructurales justifican el aumento del tamaño físico de un verdadero relé automático de alta corriente . Estas unidades cuentan con almohadillas de contacto internas plateadas mucho más grandes para dispersar el calor. Utilizan resortes de retorno significativamente más fuertes. Estos resortes rígidos separan con fuerza los contactos pesados ​​para evitar soldaduras peligrosas durante desconexiones de alto voltaje. Además, utilizan terminales mucho más anchos. Estas grandes hojas manejan un flujo de corriente masivo sin sobrecalentarse en el punto de conexión del enchufe.

Los requisitos previos del cableado cambian drásticamente en este nivel de potencia extremo. No se puede utilizar alambre fino estándar de forma segura. Una carga de 70 A exige una infraestructura muy mejorada. Normalmente especificamos alambre de cobre puro grueso de 6 a 8 AWG. También necesita bloques de relés estilo Maxi de alta resistencia para aceptar terminales más anchos. Enfatice esta regla: si actualiza el relé pero ignora el cableado, el cable mismo se convierte en un fusible peligroso e incontrolado.

Evaluación directa: selección del relé de vehículo adecuado

Análisis del perfil de carga (resistivo versus inductivo)

Comprender las profundas diferencias entre los tipos de carga dicta la elección final del componente. Un motor continuo de 20 A puede generar un pico de irrupción transitorio de 60 A al arrancar. Este enorme pico requiere un relé de 70 A por seguridad. Por el contrario, una barra de luz resistiva de 20 A crea una sobretensión de entrada cero. Por lo tanto, funciona perfectamente en una unidad estándar de 35A.

Huella y espacio de instalación

El espacio físico de instalación dicta en gran medida el diseño práctico del arnés. Los micro y mini bloques ISO estándar miden aproximadamente una pulgada cuadrada de tamaño. Encajan perfectamente en marcos estrechos de motocicletas, en compartimentos de motores modernos y abarrotados o debajo de tableros de instrumentos. Los maxi bloques de relés dominan significativamente más espacio. Cuentan con perfiles mucho más altos y bases de montaje más anchas. Debe planificar cuidadosamente las ubicaciones de montaje al pasar a componentes más grandes. A veces, los constructores deben fabricar soportes de montaje personalizados para acomodar estas cajas de fusibles de alta capacidad más grandes.

Compensación entre costo y confiabilidad

Todo constructor profesional debe equilibrar el precio inicial de los componentes con los riesgos de falla a largo plazo. Los relés estándar de 35 A cuestan muy poco para producir o reemplazar. Las unidades de 70 A de alta capacidad cuestan más inicialmente. Sin embargo, el gasto real radica en el cable de cobre más grueso y los enchufes especializados más grandes. Debe sopesar estos gastos iniciales de los componentes frente al inmenso riesgo de tiempo de inactividad. Reemplazar un relé de vehículo dañado en un sendero oscuro y remoto es muy frustrante. Una caja de fusibles derretida que provoca un incendio en el compartimento del motor es un desastre costoso. Invertir por adelantado en los componentes adecuados de alta capacidad garantiza un funcionamiento totalmente fiable bajo estrés extremo.

Consideraciones ambientales y de cumplimiento

La capacidad de amperaje por sí sola no garantiza la confiabilidad del sistema. Los peligros medioambientales destruyen fácilmente los componentes eléctricos desprotegidos que, de otro modo, estarían perfectamente especificados.

La protección de ingreso juega un papel enorme en la longevidad eléctrica. Consideramos que un relé a prueba de polvo no es negociable para montaje en chasis expuesto. Si monta componentes eléctricos en un chasis todoterreno, cerca de los pasos de rueda o en un mamparo marino, es absolutamente necesario que tenga grados de protección IP54 a IP67. Estos sellos de goma pesados ​​evitan que el agua, el lodo abrasivo y el polvo fino corroan los contactos internos de cobre y plata.

La resistencia a las vibraciones también separa las unidades baratas del mercado de accesorios del hardware de calidad profesional. Los relés de alta corriente de 70 A contienen naturalmente masas de contacto internas más pesadas. Esta masa extra puede rebotar durante la conducción todoterreno extrema o en carreteras con tablas de lavar pesadas. Los fabricantes diseñan unidades premium de alta resistencia con resortes helicoidales de alta tensión. Estos resortes internos resisten ambientes de alta vibración mucho mejor que las unidades livianas estándar de 35 A.

Finalmente, debes evaluar críticamente los indicadores de calidad en la hoja de datos del fabricante antes de comprar.

• Composición del material de contacto: Busque siempre contactos de óxido de plata y estaño (AgSnO2). Resisten la soldadura por arco de alta corriente mucho mejor que las aleaciones de plata básicas y baratas.

• Clasificación de vida útil eléctrica: Los relés de alta calidad deben sobrevivir cómodamente más de 100.000 ciclos de conmutación eléctrica a carga nominal completa.

• Clasificación de vida útil mecánica: las piezas físicas internas móviles deben soportar fácilmente más de 1.000.000 de operaciones sin aplicar una carga activa.

Conclusión

Elegir la capacidad adecuada del relé evita de forma segura fallas eléctricas catastróficas en los automóviles. Nuestra lógica de decisión final de ingeniería sigue siendo sencilla. Por defecto, se utiliza un relé estándar de 35 A para iluminación LED estándar y accesorios interiores de bajo consumo. Esta estrategia conservadora ahorra espacio vital de instalación y costos iniciales de cableado. Sin embargo, debe exigir explícitamente un relé de 70 A de alta resistencia para ventiladores de refrigeración primarios, cabrestantes y motores eléctricos de alta sobretensión.

Tome estos siguientes pasos específicos y orientados a la acción antes de comprar los componentes de su arnés:

1. Calcule la corriente de entrada máxima exacta de su circuito accesorio específico utilizando un amperímetro.

2. Verifique que el calibre de cable seleccionado soporte de manera segura esa corriente transitoria máxima sin derretirse.

3. Seleccione una carcasa de relé adecuadamente sellada según su ubicación de montaje ambiental específica.

4. Confirme que el alternador de su vehículo pueda soportar de manera segura la carga continua combinada total.

Si sigue estrictamente estos pasos profesionales, podrá construir con éxito un arnés de cableado resistente que sobreviva fácilmente a las condiciones de conducción más duras.

Preguntas frecuentes

P: ¿Puedo conectar un relé automotriz de 70 A a un enchufe de 35 A?

R: Los relés No. 70A generalmente usan una huella "Maxi" con terminales más grandes de 3/8" (9,5 mm), que físicamente no se ajustan a un micro/mini enchufe ISO estándar. Si intenta forzarlos, se romperá el enchufe. Debe actualizar todo el bloque de relés y el arnés de cableado para acomodar las cuchillas más grandes y el mayor flujo de corriente de manera segura.

P: ¿Un relé automático de alta corriente agotará mi batería más rápido?

R: El consumo de la bobina (la potencia necesaria para mantener el relé cerrado) es ligeramente mayor en un relé de 70 A, pero la diferencia es insignificante. El consumo de batería depende enteramente del accesorio conectado al lado de carga. Actualizar el relé simplemente permite que la corriente pase de manera más segura; no obliga al accesorio a consumir más energía total de la batería.

P: ¿Qué sucede si uso un relé de 35 A para una carga de 50 A?

R: Los contactos internos se sobrecalentarán, lo que podría soldarlos (haciendo que el accesorio permanezca encendido permanentemente) o derretir la carcasa, creando un grave riesgo de incendio. El cableado interno estándar y las finas láminas terminales no pueden disipar el exceso de calor generado por el alto consumo de corriente, lo que provoca fallas rápidas y catastróficas de los componentes.
