El relé de potencia NNC71A(JQX-30F) es un relé compacto de alta potencia diseñado para aplicaciones de conmutación robustas.Cuenta con un voltaje de bobina personalizable, que se adapta a diversos requisitos de energía.Con tiempos de operación de conmutación rápidos, garantiza respuestas rápidas en los sistemas de control.La rigidez dieléctrica mejorada del relé proporciona un alto nivel de seguridad y confiabilidad.Además, es capaz de funcionar eficazmente en un amplio rango de temperaturas, lo que lo hace versátil para diversos entornos.
NNC71A
CLION
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
El relé de potencia NNC71A(JQX-30F) es un dispositivo diseñado con precisión para aplicaciones que requieren potencia y confiabilidad sustanciales.Con un diseño compacto y una variedad de certificaciones, este relé está diseñado para ofrecer un rendimiento constante en una variedad de entornos.Sus opciones de montaje versátiles y su voltaje de bobina personalizable lo convierten en una opción flexible para muchos sistemas industriales y electrónicos.
Certificaciones: Certificado CE y CCC, lo que garantiza el cumplimiento de los estándares internacionales de calidad y seguridad.
Construcción duradera: La estructura robusta está diseñada para soportar impactos y vibraciones, lo que la hace adecuada para condiciones difíciles.
Energía de conmutación: Capaz de manejar una carga nominal sustancial de 30 A, el relé es ideal para aplicaciones de conmutación de alta potencia.
Opciones de montaje: Ofrece instalación estilo perno para una integración segura y sencilla en configuraciones existentes.

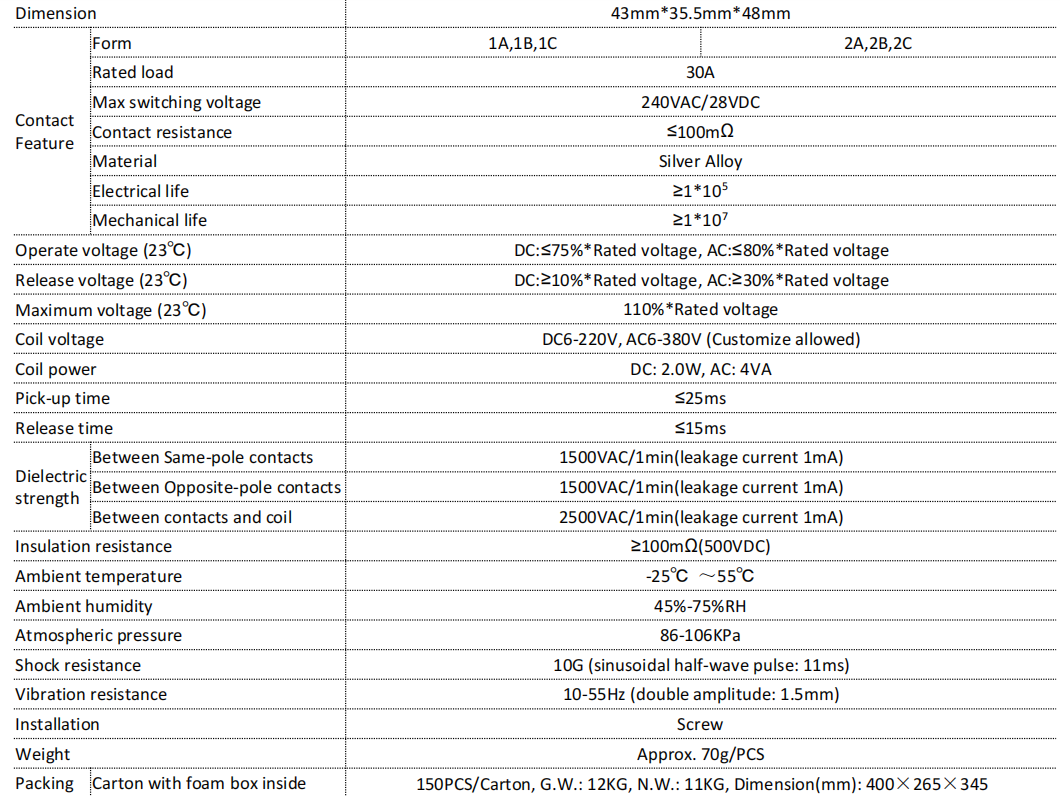

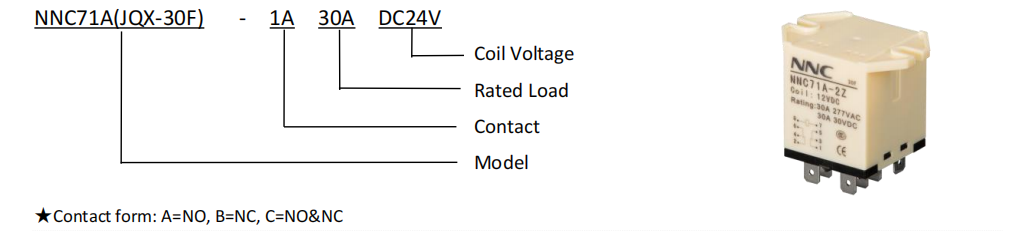

Formulario de contacto: 1A (NO), 1B (NC), 1C (NO y NC) / 2A (NO), 2B (NC), 2C (NO y NC)
Carga nominal: 30A
Voltaje de conmutación máximo: 240 VCA/28 VCC
Resistencia de contacto: ≤100mΩ
Material: Aleación de plata
Vida eléctrica: ≥1*10^5 operaciones
Vida mecánica: ≥1*10^7 operaciones
Voltaje de operación: CC: ≤75 % del voltaje nominal, CA: ≤80 % del voltaje nominal
Voltaje de liberación: CC: ≥10% del voltaje nominal, CA: ≥30% del voltaje nominal
Voltaje de la bobina: DC6-220V, AC6-380V (Personalización disponible)
Potencia de la bobina: CC: 2,0 W, CA: 4 VA
Hora de recogida: ≤25ms
Tiempo de liberación: ≤15ms
Resistencia dieléctrica: 1500VAC/1min (corriente de fuga 1mA) entre contactos del mismo polo y polos opuestos, 2500VAC/1min entre contactos y bobina
Resistencia de aislamiento: ≥100mΩ (500VCC)
Temperatura ambiente: -25 ℃ a 55 ℃
Humedad ambiental: 45% -75% HR
Presión atmosférica: 86-106KPa
Resistencia a los golpes: 10G (pulso de media onda sinusoidal: 11 ms)
Resistencia de vibracion: 10-55 Hz (doble amplitud: 1,5 mm)
Dimensions: 43mm*35,5mm*48mm
Peso: Aprox.70g
Diseño compacto: El NNC71A(JQX-30F) presenta un factor de forma compacto, lo que ahorra espacio en las instalaciones.
Voltaje de bobina personalizable: La capacidad de personalizar el voltaje de la bobina permite adaptar el relé a los requisitos específicos de la aplicación.
Tiempos de operación cortos: Con tiempos de activación y liberación muy por debajo de los 30 ms, el relé garantiza operaciones de conmutación rápidas.
Alta rigidez dieléctrica: La alta rigidez dieléctrica del relé entre los contactos y la bobina mejora la seguridad y confiabilidad en el uso.
Vida útil extendida: El relé está diseñado para una larga vida útil, con una vida eléctrica de más de 100.000 operaciones y una vida mecánica superior al millón de operaciones.
Amplio rango de temperatura de funcionamiento: El relé funciona eficazmente en un amplio rango de temperaturas, adecuado para aplicaciones tanto en interiores como en exteriores.
El NNC71A(JQX-30F) es ideal para su uso en aplicaciones como sistemas de control industrial, circuitos de suministro de energía y electrónica automotriz donde la conmutación de alta potencia y la confiabilidad a largo plazo son esenciales.
El relé de potencia NNC71A(JQX-30F) es una solución robusta, versátil y confiable para aplicaciones de carga de alta corriente.Con una carga nominal de 30 A, garantiza una capacidad de conmutación de energía eficiente.Sus contactos de aleación de plata ofrecen una larga vida eléctrica y mecánica, mientras que un diseño compacto y un voltaje de bobina personalizable lo hacen adaptable para diversos proyectos.La rigidez dieléctrica superior y la resistencia a golpes y vibraciones del NNC71A lo convierten en la opción ideal para entornos industriales exigentes.
