Relé de potencia de choque robusto de alto rendimiento JQX-40F

Descripción del Producto

El relé de potencia NNC71C(JQX-40F) es un dispositivo electromecánico de alto rendimiento diseñado para una conmutación confiable y eficiente en diversas aplicaciones industriales y electrónicas.Con una construcción robusta y un factor de forma compacto, este relé está diseñado para satisfacer las demandas de sistemas de CA y CC.

Modelo y especificaciones

• Modelo: NNC71C(JQX-40F)

• Voltaje de la bobina: DC6-220V, AC6-380V (Personalizable)

• Carga nominal: 1C 40A CC 12V / 2C 50A

• Formulario de contacto: 1A, 1B, 1C (1A y 1C están normalmente abiertos (NO), 1B están normalmente cerrados (NC))

• Dimensions: 60mm46mm46 mm (1C) / 68 mm47mm60 mm (2C)

• Vida eléctrica: ≥1*10^5 operaciones

• Vida mecánica: ≥1*10^7 operaciones

• Rango de temperatura ambiente: -25 ℃ a 55 ℃

• Humedad ambiental: 45% -75% HR

• Presión atmosférica: 86-106KPa

• Resistencia a los golpes: 10G (pulso de media onda sinusoidal: 11 ms)

• Resistencia de vibracion: 10-55 Hz (doble amplitud: 1,5 mm)

Características del producto

1. Certificaciones: El NNC71C-2Z está equipado con certificaciones como CE y CCC, lo que garantiza el cumplimiento de los estándares internacionales de calidad y seguridad.

2. Construcción duradera: El relé cuenta con una estructura robusta resistente a golpes y vibraciones, lo que lo hace adecuado para entornos con condiciones adversas.

3. Larga vida operativa: Con una vida eléctrica de más de 100.000 operaciones y una vida mecánica de más de 10 millones de operaciones, este relé está diseñado para una larga vida útil.

4. Acuerdo de contacto versátil: Ofrece la posibilidad de elegir entre formas de contacto 1C (1A, 1B, 1C) y 2C (2A, 2B, 2C), lo que proporciona flexibilidad para diferentes requisitos de circuito.

5. Carga nominal alta: Capaz de manejar una carga nominal de 40 A para 1 C y 50 A para 2 C, el relé es adecuado para conmutar cargas de alta potencia.

6. Opciones de montaje: El relé se puede instalar mediante tornillo o montaje en riel DIN, lo que ofrece una fácil integración en varios sistemas.

Ventajas del producto

• Voltaje de bobina personalizado: La capacidad de personalizar el voltaje de la bobina según las necesidades de la aplicación específica proporciona flexibilidad y adaptabilidad.

• Tiempos de operación rápidos: Con un tiempo de activación de ≤25 ms y un tiempo de liberación de ≤15 ms, el relé garantiza un funcionamiento rápido y receptivo.

• Alta rigidez dieléctrica: Ofrece una excelente rigidez dieléctrica entre contactos del mismo polo, contactos de polo opuesto y entre contactos y bobina, lo que mejora la seguridad y la confiabilidad.

• Calidad de los materiales: Los contactos están hechos de aleación de plata, lo que garantiza una baja resistencia al contacto y durabilidad.

• Resiliencia ambiental: El relé está diseñado para funcionar eficazmente en una amplia gama de temperaturas ambiente y niveles de humedad, lo que lo hace adecuado para diversos climas.

• Comodidad de instalación: La disponibilidad de opciones de instalación con tornillos y carril DIN permite una integración fácil y segura en los sistemas existentes.

Embalaje y envío

• Cantidad de cartón: Disponible en cajas de 100PCS o 80PCS.

• Peso: Aproximadamente 160 g por pieza.

• Dimensions: 402×288×370 mm para la caja, con capacidad para la cantidad especificada de relés.

Solicitud

Ideal para aplicaciones que requieren alta capacidad de conmutación y confiabilidad, como en la industria automotriz, telecomunicaciones, sistemas de control industrial y circuitos de suministro de energía.

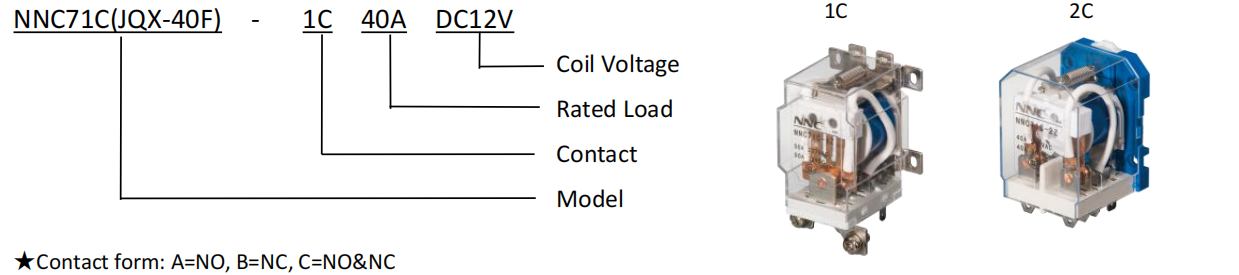

Modelo y descripción

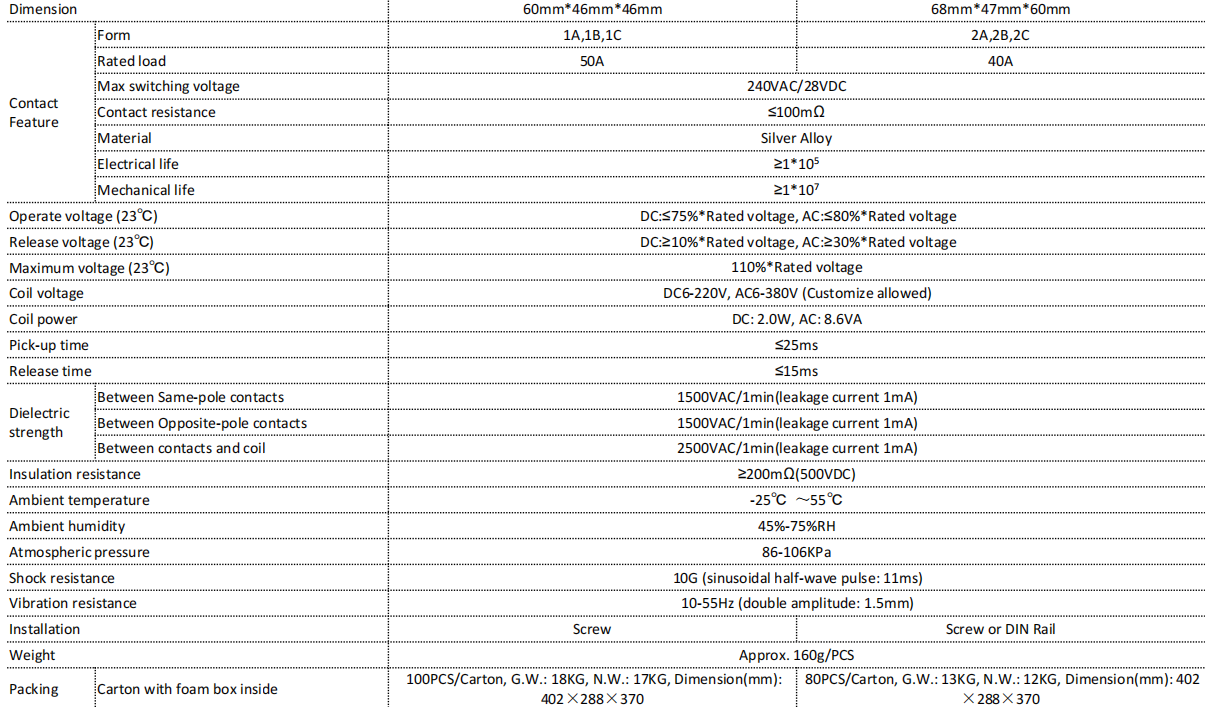

Especificación
