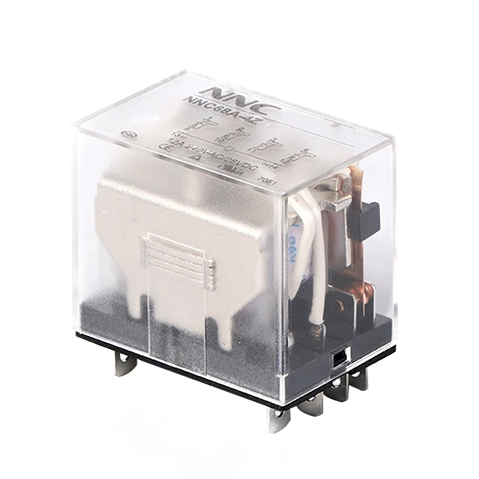

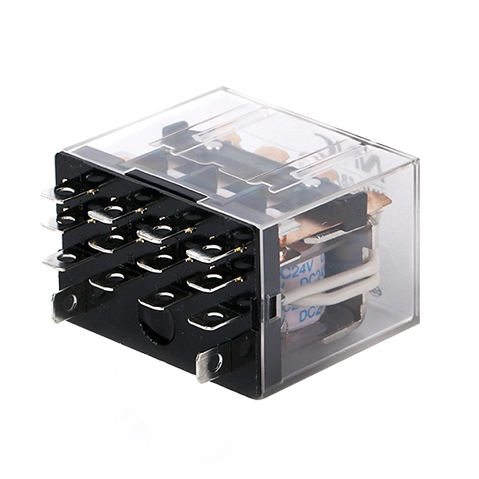

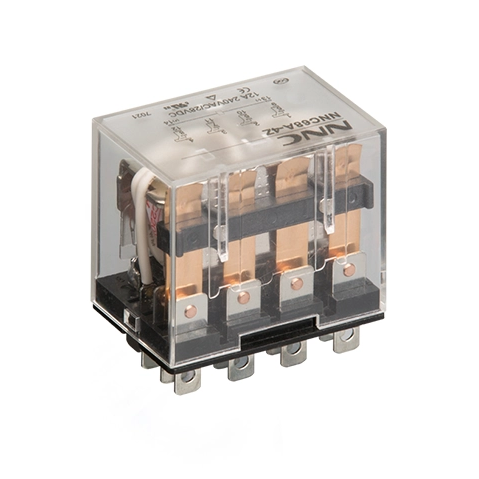

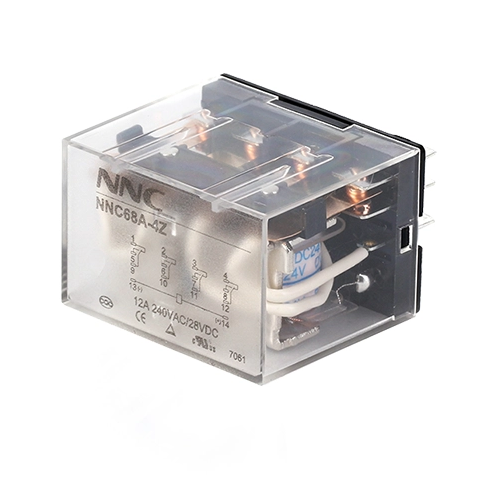

El relé de potencia intermedia en miniatura LY4 es un componente eléctrico compacto y versátil desarrollado por CLION Electric (modelo: NNC68A ), diseñado para satisfacer diversas necesidades de control de energía en todas las industrias. Este relé, que funciona según el principio del electromagnetismo, presenta una estructura central de una sola bobina, una armadura y contactos de precisión: cuando la corriente fluye a través de la bobina, se genera un campo magnético para atraer la armadura, cerrar los contactos y permitir el control del circuito. Lo que lo distingue es su capacidad de conmutación de 15 A , una ventaja clave que le permite manejar cargas eléctricas exigentes, lo que lo hace mucho más robusto que los relés estándar de baja potencia. Como relé de uso general de bobina única , equilibra la simplicidad y el rendimiento, y es adecuado tanto para aplicaciones industriales como comerciales donde la confiabilidad y la eficiencia del espacio son importantes.
68A-4Z(LY3)

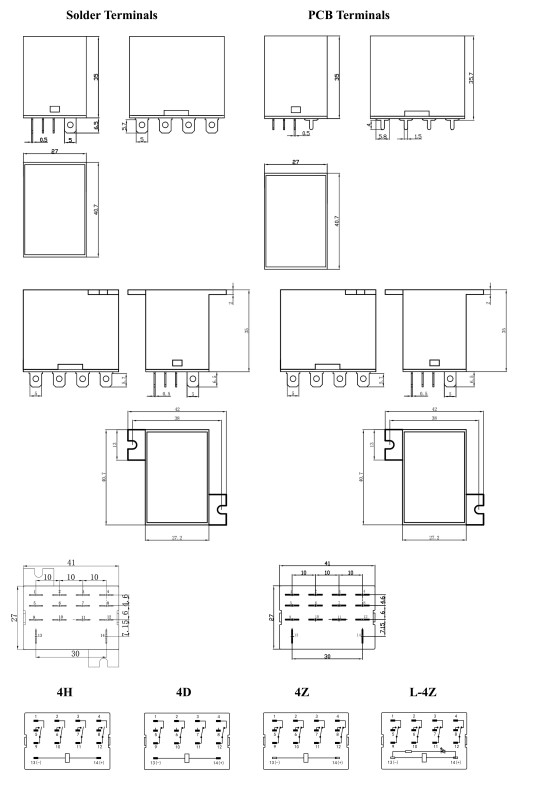

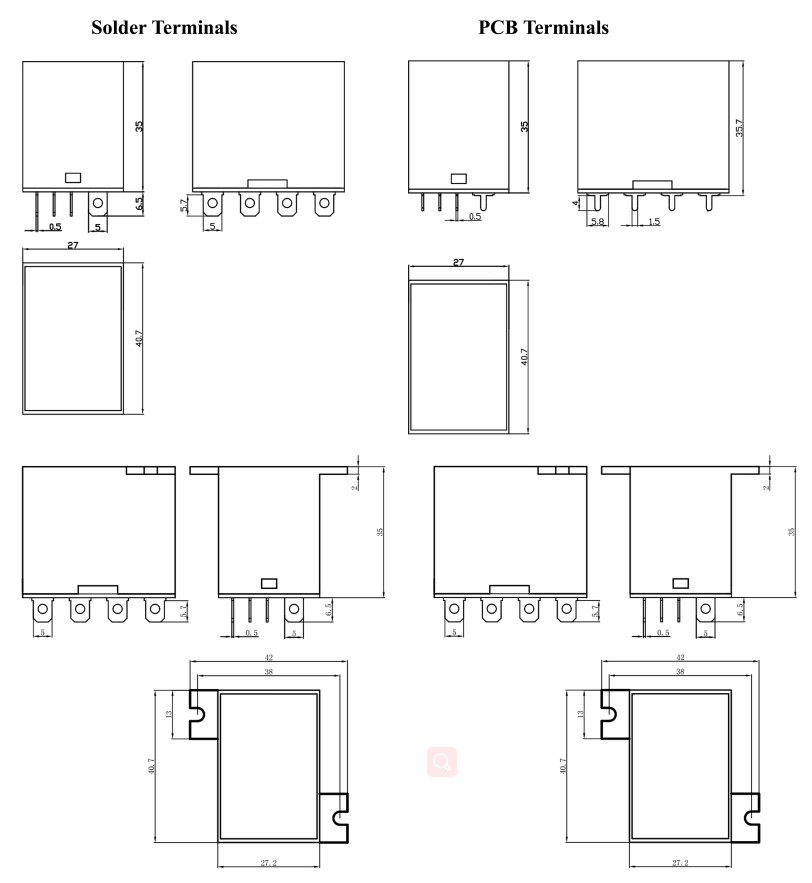

Dimensión | 27,3mm*41mm*35mm | |

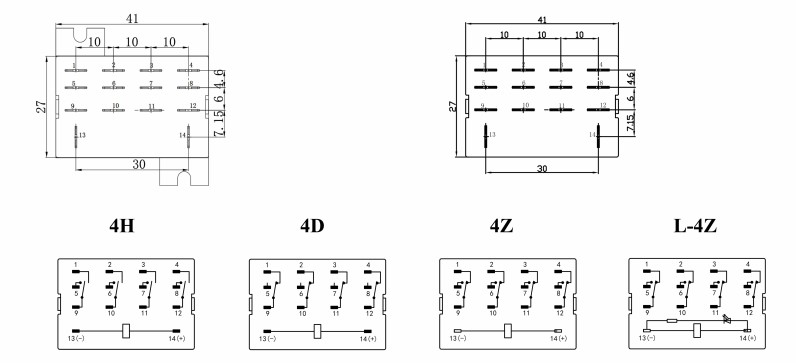

Función de contacto | Forma | 4Z (4PDT); 4H (4PST-No); 4D (4PST-NC) |
Carga nominal | 12A | |
Tensión de conmutación máxima | 240VAC/28VDC | |
Resistencia de contacto | ≤100mΩ | |
Material | Aleación AG (AGSNO2) | |
Vida eléctrica | ≥1*105 | |
Vida mecánica | ≥1*107 | |
Operar voltaje (23 ℃) | DC: ≤75%*Voltaje nominal, AC: ≤80%*Voltaje nominal | |
Voltaje de lanzamiento (23 ℃) | DC: ≥10%*Voltaje nominal, AC: ≥30%*Voltaje nominal | |
Voltaje máximo (23 ℃) | 110%*Voltaje nominal | |
Voltaje de bobina | DC6-220V, AC6-380V (personalización permitida) | |
Potencia de bobina | CC: 1,5 W, CA: 3,0 VA | |
Tiempo de recogida | ≤15ms | |
Tiempo de lanzamiento | ≤10ms | |
Resistencia dieléctrica | Entre contactos abiertos del mismo poste | 1000VAC por 1 min |
Entre contactos de diferentes poste | 1000VAC por 1 min | |
Entre contactos y bobina | 1500VAC para 1min/4500VAC para 1 minuto | |
Resistencia a aislamiento | ≥100mΩ (500VDC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Humedad ambiental | 45%-75% HR | |
Presión atmosférica | 86-106kpa | |
Resistencia a la conmoción | 10G (pulso de media onda sinusoidal: 11 ms) | |
Resistencia a la vibración | 10-55Hz (doble amplitud: 1.5 mm) | |
Instalación | PCB o enchufe con Rail DIN | |
Peso | Aprox. 65 g/unidad | |
Embalaje | Carton con caja de papel interior | 300PCS/Carton, GW: 20KG, NW 19KG, Dimensión (mm): 330×310×345 |
En el corazón del relé LY4 se encuentra su excepcional capacidad de conmutación de 15 A , una especificación fundamental que le permite gestionar sistemas de alta potencia como motores de maquinaria industrial, compresores HVAC de alta resistencia y conjuntos de iluminación a gran escala. A diferencia de los relés más pequeños que luchan contra las sobrecargas, el relé CLION LY4 mantiene un rendimiento estable incluso en escenarios de uso intensivo de energía, lo que reduce el riesgo de desgaste de los contactos o falla del circuito.
El diseño de bobina única del relé de potencia intermedio en miniatura LY4 cambia las reglas del juego para ingenieros e instaladores. Elimina la complejidad del cableado de doble bobina, lo que reduce el tiempo de instalación y minimiza la posibilidad de errores de cableado. Este diseño también reduce el espacio total del relé, lo que facilita su integración en placas de circuito abarrotadas o gabinetes de equipos ajustados, ideal para proyectos donde el espacio es una limitación.
Como relé electromagnético compacto , el LY4 mide solo 27,3 mm × 41 mm × 35 mm (según las especificaciones técnicas de CLION) y pesa aproximadamente 65 g por unidad. A pesar de su pequeño tamaño, cuenta con una construcción robusta: los contactos de aleación de Ag (AgSnO2) resisten la corrosión y el desgaste, asegurando una larga vida eléctrica de ≥1×10⁵ ciclos y una vida mecánica de ≥1×10⁷ ciclos . Esta durabilidad la convierte en una opción rentable para uso a largo plazo.
A diferencia de los relés para aplicaciones específicas, el Relé de Propósito General LY4 se adapta a diversos sectores. Funciona a la perfección en paneles de control industriales, electrónica de consumo (por ejemplo, electrodomésticos grandes), sistemas auxiliares de automóviles (por ejemplo, elevalunas eléctricos) e incluso nuevas configuraciones de energía (por ejemplo, inversores solares de pequeña escala). Su flexibilidad elimina la necesidad de almacenar múltiples tipos de relés, lo que simplifica la gestión de inventario para las empresas.
El Relé CLION LY4 prioriza la eficiencia energética con un bajo consumo de bobina: 1,5W para los modelos DC y 3,0VA para los modelos AC. También admite una amplia personalización de voltaje ( los voltajes de las bobinas varían de CC 6 V a CC 220 V y de CA 6 V a CA 380 V) , por lo que puede integrarse en sistemas eléctricos globales sin adaptadores adicionales. Esta compatibilidad es una ventaja clave para las empresas que operan en varias regiones.
En las plantas de fabricación, el relé de potencia intermedio en miniatura LY4 se utiliza para controlar motores, transportadores y elementos calefactores. Por ejemplo, en una máquina de estampado de metal, la capacidad de conmutación de 15 A del relé maneja la corriente de arranque del motor, mientras que su diseño de bobina única garantiza un cableado rápido y sin errores durante el montaje de la máquina. La capacidad del relé para funcionar en temperaturas de -40 °C a 85 °C también lo hace adecuado para entornos industriales hostiles.
Los sistemas de calefacción, ventilación y aire acondicionado (HVAC) dependen de relés para cambiar compresores y ventiladores. La capacidad de conmutación de 15 A del relé CLION LY4 gestiona la alta corriente de los compresores HVAC y su bobina de bajo consumo reduce el uso general de energía del sistema. Además, su rigidez dieléctrica de 1500 VCA entre contactos y bobina evita fugas eléctricas, garantizando un funcionamiento seguro en edificios residenciales y comerciales.
Para los fabricantes de automóviles, el relé de potencia intermedio en miniatura LY4 es ideal para funciones auxiliares como elevalunas eléctricos, limpiaparabrisas y calentadores de asientos. Su tamaño compacto cabe en paneles de puertas estrechos o recintos de tableros, y su resistencia a impactos de 10G (pulso sinusoidal de 11 ms) resiste las vibraciones del vehículo. Los contactos Ag Alloy también garantizan un rendimiento confiable en cambios extremos de temperatura, desde inviernos fríos hasta veranos calurosos.
En productos electrónicos de consumo de gran tamaño, como hornos eléctricos, lavadoras o amplificadores de cine en casa, el relé LY4 de uso general actúa como un interruptor de seguridad. Controla el flujo de energía a los componentes de alta potencia, evitando sobrecargas. El del relé bajo consumo de energía se alinea con los estándares modernos de eficiencia energética, lo que ayuda a que la electrónica cumpla con certificaciones globales como Energy Star.
El relé de potencia intermedia en miniatura LY4 admite un voltaje de conmutación máximo de 240 VCA (corriente alterna) o 28 VCC (corriente continua), un rango que cubre la mayoría de los sistemas eléctricos industriales, comerciales y residenciales. Esta compatibilidad de voltaje garantiza que se pueda utilizar en diversas aplicaciones sin problemas relacionados con el voltaje.

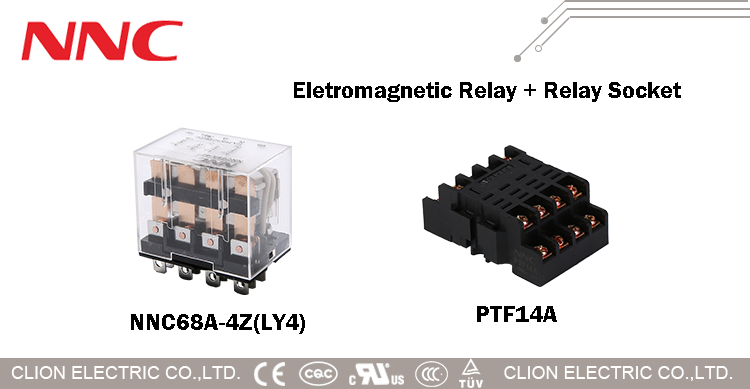

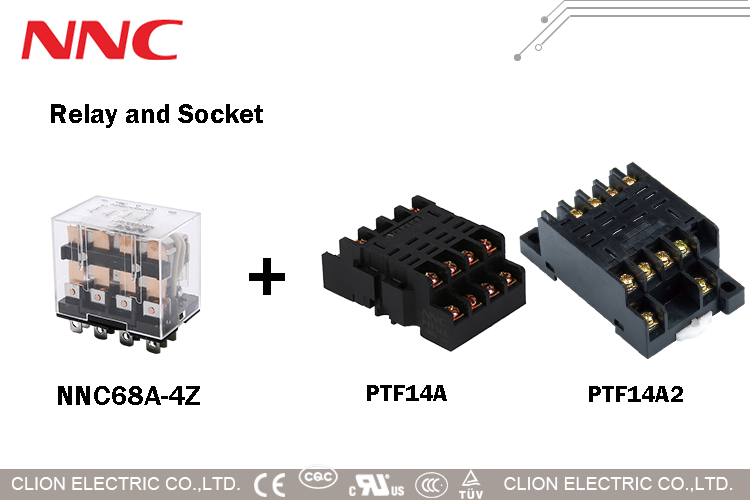

Sí. El relé LY4 está diseñado para opciones de instalación duales: puede soldarse directamente en PCB (placas de circuito impreso) para electrónica compacta o montarse mediante un enchufe en rieles DIN para paneles de control industriales. Esta flexibilidad facilita la integración en diferentes configuraciones de hardware.
El relé tiene una resistencia de aislamiento de ≥100MΩ (medida a 500 VCC). Esta alta resistencia evita fugas eléctricas entre los contactos y la bobina, lo que reduce el riesgo de cortocircuitos y garantiza el cumplimiento de los estándares de seguridad globales (por ejemplo, IEC, UL).
