Robusto relé electromecánico de conmutación de carga de alta potencia MKP3P

Descripción del Producto

El HHC70/3-1(MKP3P) es un relé electromecánico robusto diseñado para aplicaciones de alta potencia.Este relé está diseñado para proporcionar capacidades de conmutación confiables centrándose en la durabilidad y la longevidad operativa.Su tamaño compacto y sus opciones de montaje versátiles lo convierten en una opción ideal para una amplia gama de sistemas industriales y electrónicos.

Características del producto

1. Certificaciones: El relé está certificado con CE y CCC, lo que garantiza el cumplimiento de estrictos estándares de calidad y seguridad.

2. Construcción duradera: Cuenta con una estructura sólida resistente a impactos y vibraciones, adecuada para entornos desafiantes.

3. Vida útil extendida: El relé está diseñado para una larga vida operativa, con una vida eléctrica superior a 100.000 ciclos y una vida mecánica de más de 10 millones de ciclos.

4. Potentes calificaciones de contactos: Ofrece 1 grupo de contactos clasificados a 50 A y 2 grupos a 40 A, lo que permite capacidades sustanciales de conmutación de carga.

5. Flexibilidad de montaje: Disponible en estilos de montaje con pernos y riel DIN para una fácil integración en los sistemas existentes.

Especificaciones técnicas

• Resistencia de contacto: ≤100mΩ

• Vida eléctrica: ≥10^5 ciclos (a una frecuencia de 10 operaciones por minuto)

• Vida mecánica: ≥10^7 ciclos (a una frecuencia de 300 operaciones por minuto)

• Voltaje de la bobina: CC: 6-220 V, CA: 6-380 V

• Hora de recogida: <25 ms

• Tiempo de liberación: ≤15ms

• Resistencia dieléctrica: 1500VAC durante 1 minuto con una corriente de fuga de 1mA entre contactos del mismo polo y polos opuestos, y 2500VAC entre contactos y bobina

• Resistencia de aislamiento: 100 MΩ

• Temperatura ambiente: -20 ℃ a +40 ℃ (sin condensación)

• Humedad ambiental: 20% a 85% de humedad relativa

• Presión atmosférica: 86 a 106 kPa

• Resistencia a los golpes: 10G (con un medio pulso sinusoidal de 11ms)

• Resistencia de vibracion: 10-55 Hz con doble amplitud de 1,5 mm

• Dimensions: 64×35×35mm

• Peso: Aproximadamente 160 g

Ventajas del producto

• Alta capacidad de carga: Con clasificaciones de hasta 50 A para contacto simple y 40 A para contactos dobles, el relé está diseñado para conmutación de alta potencia.

• Operación rápida: Los tiempos rápidos de recogida y liberación garantizan una operación rápida y receptiva en sistemas automatizados.

• Amplio rango de voltaje: El amplio rango de voltaje de la bobina permite la compatibilidad con varias fuentes de energía.

• Seguridad y confiabilidad: La alta rigidez dieléctrica y la resistencia de aislamiento contribuyen a la seguridad y confiabilidad del relé.

• Resiliencia ambiental: El relé está diseñado para soportar una amplia gama de temperaturas, niveles de humedad y presiones atmosféricas, lo que lo hace adecuado para diversas condiciones de funcionamiento.

• Diseño compacto: A pesar de sus capacidades de alta potencia, el relé mantiene un factor de forma compacto, lo que ahorra espacio en las instalaciones.

Solicitud

El HHC70/3-1(MKP3P) es ideal para aplicaciones en los sectores de automoción, telecomunicaciones, automatización industrial y suministro de energía, donde la conmutación de alta potencia y la confiabilidad a largo plazo son primordiales.

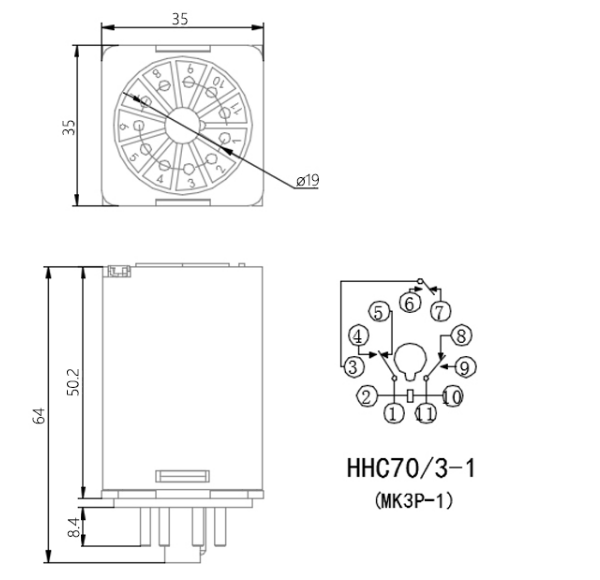

Dimensión e instalación
