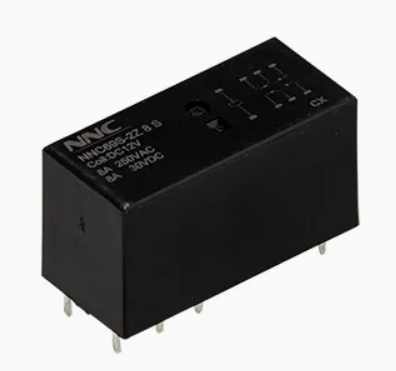

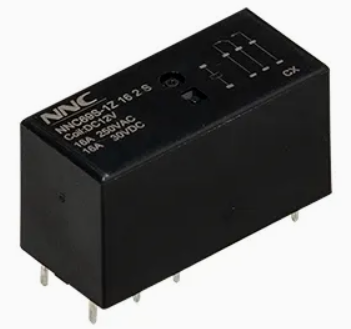

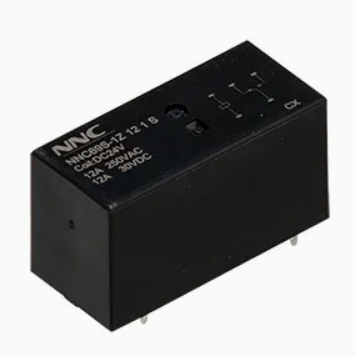

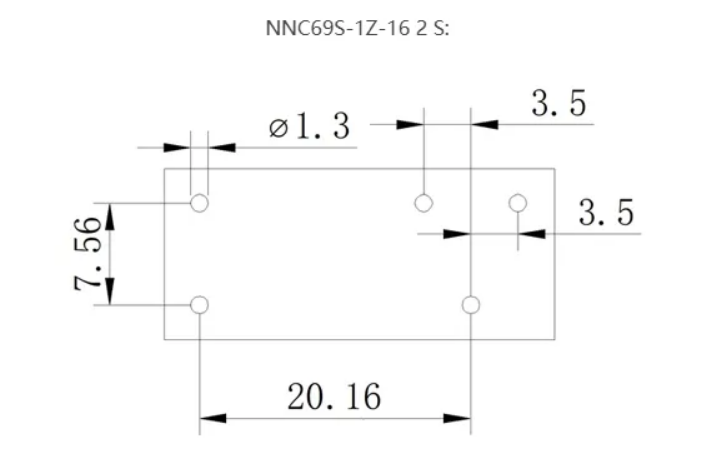

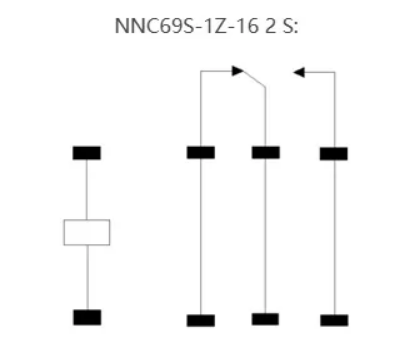

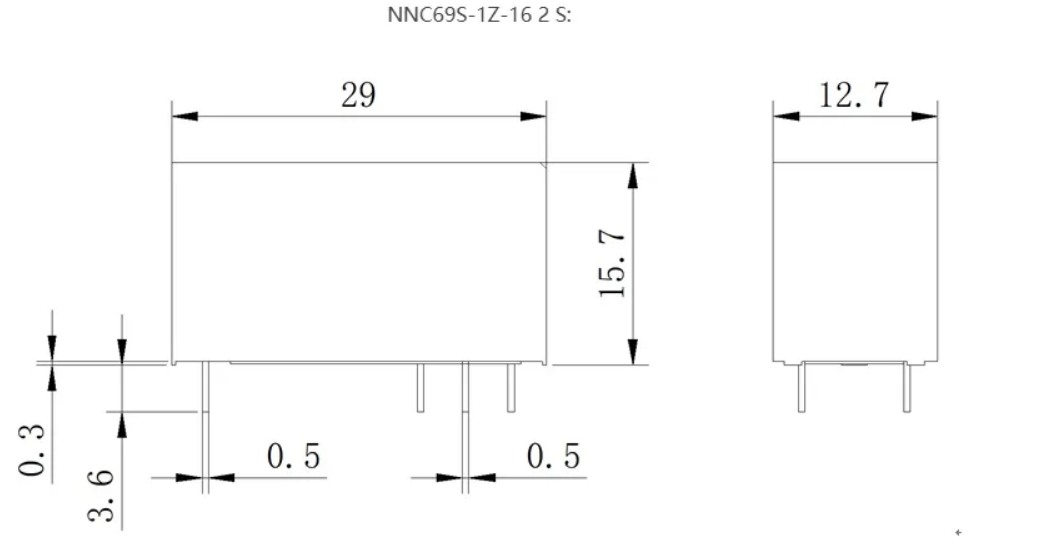

Tipo sellado NNC69S compacto para PCB para electrodomésticos para el hogar

¿Cómo funciona PCB Relay?

Los relés PCB proporcionan un control aislado de los circuitos de alto voltaje/alta corriente al activar bobinas internas o elementos semiconductores con señales de control para accionar contactos para abrir y cerrar, o interruptores electrónicos para encender y apagar. Los tipos electromagnéticos utilizan la succión magnética para cambiar los contactos mecánicos, mientras que los tipos de estado sólido (SSR) se basan en optoacopladores/semiconductores para la conmutación sin contacto, combinando compacidad, bajo ruido y alta vida.

Principio de trabajo

1. Estado de DE -ENERGADO

   Cuando no hay corriente que fluya a través de la bobina de retransmisión, la armadura está en su posición de reposo. En este estado, los contactos normalmente cerrados están cerrados, completando el circuito del que forman parte. Por ejemplo, si el relé se usa en un circuito de iluminación simple y los contactos normalmente cerrados están conectados a una bombilla, la bombilla estará encendida porque el circuito está completo.

2. Estado energizado

   A medida que la armadura se mueve hacia la bobina, hace que los contactos cambien de estado. Los contactos normalmente abiertos cierran, lo que permite que la corriente fluya a través del circuito al que están conectados. Por ejemplo, la segunda bombilla conectada a los contactos normalmente abiertos se encenderá porque el circuito ahora está completo.

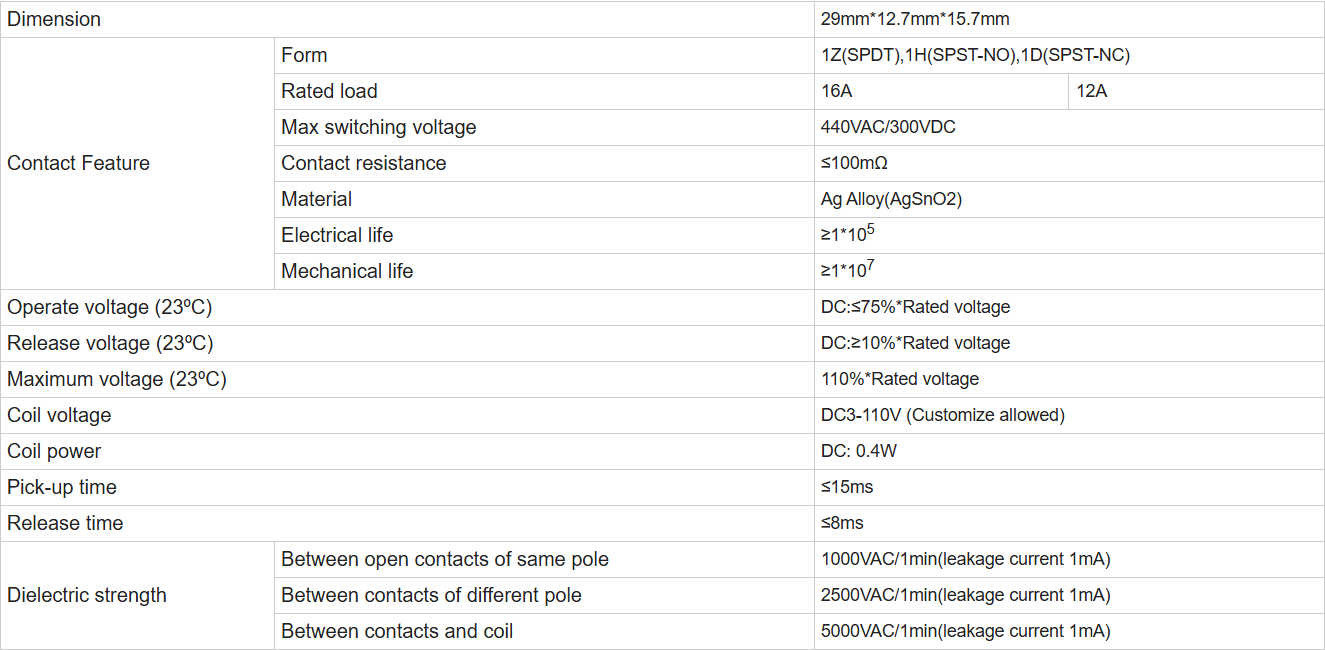

Especificación
