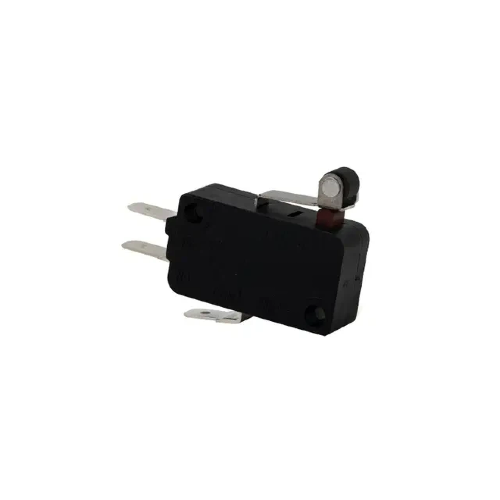

Los microinterruptores , también conocidos como interruptores de acción rápida, son componentes pequeños pero potentes en diversas aplicaciones electrónicas e industriales. Su función principal es proporcionar conmutación precisa y confiable en dispositivos donde la precisión y la velocidad son cruciales. Ya sea que los necesite para electrodomésticos, sistemas automotrices o maquinaria industrial, el cableado correcto de un microinterruptor garantiza su longevidad y rendimiento confiable. En esta guía detallada, le explicaremos todo lo que necesita saber sobre cómo cablear un microinterruptor, desde lo básico hasta instrucciones paso a paso, configuraciones de cableado, solución de problemas y mejores prácticas.
Antes de sumergirse en el proceso de cableado de un microinterruptor, es importante comprender qué es un microinterruptor y cómo funciona. Un microinterruptor es un dispositivo electromecánico que utiliza una fuerza física para activar un circuito eléctrico. El 'micro' en el nombre se refiere al movimiento mecánico mínimo necesario para activar el interruptor.
Un microinterruptor es un tipo de interruptor que funciona con una fuerza física mínima. Está diseñado para encender o apagar un circuito con una acción rápida, lo cual es altamente confiable y eficiente. El mecanismo interno normalmente utiliza un actuador accionado por resorte, que ajusta el interruptor entre las posiciones abierta y cerrada.
Un microinterruptor se compone de varias partes que trabajan juntas para permitir una conmutación confiable:
Actuador : La parte móvil que se presiona, tira o dispara para iniciar el interruptor.
Contactos : Las partes eléctricas que abren o cierran el circuito cuando el actuador está activado.
Vivienda : La carcasa exterior que protege los componentes internos.
Resorte : Un resorte dentro del interruptor que asegura que el actuador regrese a su posición original después de ser activado.
Existen diferentes tipos de microinterruptores diseñados para aplicaciones específicas. A continuación se muestra un resumen de los tipos comunes:
Tipo | Descripción | Mejor utilizado para |
Microinterruptor básico | Microinterruptor estándar con actuador de palanca. Proporciona conmutación de acción rápida confiable para fines generales. | Aplicaciones de uso general como electrodomésticos. |
Microinterruptor de rodillo | Cuenta con un rodillo en el actuador para un funcionamiento más suave y reducir el desgaste. | Aplicaciones con movimientos repetitivos como cintas transportadoras. |
Microinterruptor subminiatura | Una versión compacta del microinterruptor estándar. Perfecto para aplicaciones con espacio limitado. | Electrónica de consumo y pequeños equipos. |
Microinterruptor sellado | Diseñado para ser resistente al agua, el polvo y otros factores ambientales. | Entornos hostiles como maquinaria al aire libre o sitios industriales. |
Microinterruptor de alta corriente | Capaz de manejar corrientes más altas en comparación con los microinterruptores estándar. | Aplicaciones de alta potencia como automoción y maquinaria pesada. |
Antes de cablear un microinterruptor, necesitará algunas herramientas esenciales y un conocimiento de los terminales del interruptor. Repasemos los componentes y herramientas necesarios para el cableado.
Para cablear un microinterruptor, necesitará las siguientes herramientas:
Pelacables : Para pelar el aislamiento de los extremos de los cables.
Destornillador : Para apretar tornillos en los terminales del interruptor.
Soldador : Si es necesario, para realizar una conexión permanente a los terminales.
Multímetro : Para comprobar la continuidad y verificar el cableado correcto.
Cables apropiados : El calibre de cable correcto para su aplicación.
Un microinterruptor suele tener tres terminales: común (C), normalmente abierto (NO) y normalmente cerrado (NC). Comprender estos terminales es crucial para un cableado adecuado:
Común (C) : este terminal es el punto de conexión central por donde la energía entra o sale del interruptor.
Normalmente abierto (NO) : el terminal NO está abierto de forma predeterminada y solo hará contacto cuando se accione el interruptor.
Normalmente cerrado (NC) : el terminal NC está cerrado de forma predeterminada y se abrirá cuando se active el interruptor.
Cada terminal juega un papel crucial en la determinación del comportamiento del interruptor cuando se activa.
Cablear correctamente un microinterruptor garantiza que funcione como se espera y funcione de manera confiable a lo largo del tiempo. A continuación se muestra una guía paso a paso para ayudarle a conectar un microinterruptor.
Comience pelando los extremos de los cables que conectará a los terminales del microinterruptor. Utilice pelacables para quitar el aislamiento con cuidado, dejando al descubierto aproximadamente 1/4 de pulgada del cable. Asegúrese de que los cables sean del calibre correcto para la clasificación del interruptor para evitar sobrecargar el interruptor.
Determine qué terminal utilizará según la configuración requerida para su aplicación:
Para una configuración Normalmente Abierta (NO), conecte el cable de alimentación al terminal Común (C) y el cable de carga al terminal NO.
Para una configuración Normalmente Cerrada (NC), conecte el cable de alimentación al terminal Común (C) y el cable de carga al terminal NC .
Usando un destornillador o un soldador (si es necesario), conecte los cables preparados a los terminales apropiados . Apriete los tornillos para asegurar los cables en su lugar. Asegúrese de que no haya conexiones sueltas, ya que esto puede provocar un funcionamiento poco fiable del interruptor.
Una vez cableado el microinterruptor, es importante probarlo antes de usarlo. Usando un multímetro, verifique la continuidad entre el terminal común (C) y el terminal NO o NC, según la configuración:
NO : No debe haber continuidad hasta que se active el interruptor.
NC : La continuidad debe estar presente hasta que se active el interruptor.
Pruebe el cableado activando manualmente el interruptor y asegurándose de que se comporte como se espera.
Los microinterruptores son versátiles y se pueden cablear en diferentes configuraciones según la aplicación. Exploremos algunas configuraciones de cableado comunes para diferentes usos.
En una configuración Normalmente Abierto (NO), el interruptor está abierto de forma predeterminada y solo cierra el circuito cuando se activa. Esta es la configuración más comúnmente utilizada para controlar dispositivos que solo deben activarse cuando se cumple una condición específica.
Interbloqueos de seguridad : Se utilizan en máquinas para garantizar que las protecciones de seguridad estén colocadas antes de que la máquina pueda funcionar.
Finales de Carrera : En transportadores, para detectar la posición de piezas móviles.
En una configuración normalmente cerrada (NC), el interruptor está cerrado de forma predeterminada, lo que permite que la corriente fluya a través del circuito hasta que se activa el interruptor, lo que abre el circuito. Esta configuración se utiliza cuando es necesario alimentar un dispositivo a menos que exista una condición de emergencia o de seguridad que interrumpa el flujo.
Botones de parada de emergencia : en entornos industriales donde al presionar el botón se debe cortar inmediatamente la energía a un sistema.
Sistemas de Alarma : Para detectar cuando se abre una puerta o ventana.
A veces, a pesar de seguir el procedimiento de cableado correcto, aún pueden surgir problemas. A continuación se detallan algunos problemas comunes y cómo solucionarlos.
Si los cables no se conectan correctamente a los terminales del microinterruptor, verifique lo siguiente:
Tornillos flojos : asegúrese de que los tornillos estén bien apretados alrededor de los extremos del cable.
Aislamiento del cable : asegúrese de que no quede aislamiento en la parte del cable que necesita hacer contacto con el terminal.
Calibre de cable incorrecto : Verifique que el calibre del cable sea apropiado para la clasificación actual del interruptor.
Si el microinterruptor no se activa o desactiva como se esperaba, verifique:
Conexión de terminal incorrecta : asegúrese de que se utilicen los terminales correctos para las configuraciones NO o NC.
Interruptor defectuoso : si el interruptor aún no funciona después de la prueba, puede estar dañado o defectuoso.
Utilice un multímetro para comprobar la continuidad y verificar el cableado correcto. Esto le ayudará a identificar cualquier problema antes de utilizar el interruptor en un circuito activo.
Para garantizar que sus microinterruptores funcionen de manera confiable con el tiempo, siga estas mejores prácticas al cablearlos:
Desconecte siempre la alimentación antes de cablear un microinterruptor para evitar descargas eléctricas o daños.
Utilice herramientas aisladas para reducir el riesgo de cortocircuitos accidentales.
Asegúrese de que cada cable esté bien conectado a los terminales para evitar un contacto deficiente y un rendimiento poco confiable.
Para conexiones permanentes, considere soldar los cables en lugar de usar tornillos.
Utilice el calibre de cable correcto y asegúrese de que la clasificación actual del microinterruptor coincida con los requisitos de la aplicación para evitar el sobrecalentamiento o fallas.
Cablear correctamente un microinterruptor es esencial para garantizar un rendimiento confiable y una larga vida útil. Si sigue los pasos descritos en esta guía, podrá cablear con confianza un microinterruptor para su aplicación específica, ya sea para automatización industrial, electrodomésticos o sistemas automotrices. Es importante probar el cableado antes de la instalación y cumplir con las mejores prácticas para conexiones seguras y protegidas para evitar posibles problemas. El cableado adecuado garantiza que su microinterruptor funcionará de manera precisa y eficiente con el tiempo, evitando costosas paradas y reparaciones.
En Clion Electric Co., Ltd., nos especializamos en proporcionar microinterruptores de alta calidad diseñados para satisfacer las necesidades de diversas industrias. Nuestros productos están diseñados para garantizar un rendimiento confiable y duradero en una amplia gama de aplicaciones. Si busca orientación experta o la solución de microinterruptor perfecta para su proyecto, lo invitamos a comunicarse con nosotros. Nuestro equipo está aquí para ayudarle a seleccionar los componentes adecuados y garantizar el éxito de sus proyectos de cableado. Permítanos ayudarle a tomar la mejor decisión para sus necesidades de cambio.
NO hay terminales abiertos de forma predeterminada y solo se cierran cuando se activan. Los terminales NC están cerrados de forma predeterminada y se abren cuando se activan.
Los microinterruptores suelen estar diseñados para control de bajo voltaje, pero ciertos modelos pueden manejar corrientes más altas. Asegúrese de que el interruptor esté clasificado para el voltaje y la corriente de su sistema.
No necesariamente. La mayoría de los microinterruptores tienen terminales de tornillo que no requieren soldadura. Sin embargo, algunas aplicaciones pueden requerir soldadura para una conexión más permanente.
Utilice un multímetro para verificar la continuidad en las posiciones deseadas (NO o NC) para verificar que el interruptor esté funcionando correctamente cuando se acciona.
El cableado incorrecto puede provocar un mal funcionamiento de los interruptores, fallas en el disparo o incluso daños al dispositivo o circuito. Siempre verifique las conexiones y configuraciones antes de encender.
