¿Pueden los relés de estado sólido conmutar cargas de CA y CC?

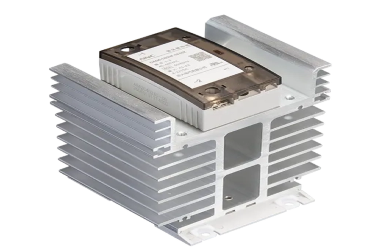

Un relé de estado sólido (SSR) es un tipo avanzado de relé que utiliza componentes semiconductores para conmutar circuitos eléctricos, eliminando la necesidad de piezas mecánicas móviles. A diferencia de los relés electromecánicos tradicionales, los SSR ofrecen velocidades de conmutación más rápidas, una vida útil más larga, un funcionamiento más silencioso y una mayor confiabilidad. Estos relés se utilizan ampliamente en aplicaciones industriales y de consumo para controlar dispositivos de alta potencia, como motores, elementos calefactores y sistemas de iluminación, con un desgaste mínimo. Comprender la capacidad de los SSR para manejar cargas de CA (corriente alterna) y CC (corriente continua) es crucial porque diferentes cargas requieren diseños y consideraciones específicos para una conmutación eficiente. Reconocer cómo funcionan los SSR en sistemas de CA y CC ayuda a garantizar que se seleccione el tipo de relé correcto para diversas aplicaciones, optimizando el rendimiento y la seguridad en diversas industrias.

Comprensión de los relés de estado sólido

1. ¿Qué es un relé de estado sólido?

Un relé de estado sólido (SSR) es un interruptor electrónico que utiliza componentes semiconductores, como transistores o tiristores, para controlar circuitos eléctricos sin partes móviles. Cuando se aplica una pequeña señal de control, el SSR activa el semiconductor, permitiendo que fluya la corriente. Los SSR se utilizan comúnmente para conmutación rápida, confiable y silenciosa en aplicaciones industriales y de consumo.

2. Diferencias clave entre SSR y relés electromecánicos

Mecanismo de conmutación :

Los SSR utilizan componentes electrónicos para cambiar circuitos, mientras que los relés electromecánicos (EMR) dependen de un electroimán para mover los contactos.

Durabilidad :

Los SSR duran más debido a que no tienen piezas mecánicas, mientras que los EMR se desgastan con el tiempo con movimientos mecánicos repetidos.

Velocidad :

Los SSR pueden conmutar más rápido que los EMR, lo que los hace ideales para aplicaciones de alta velocidad.

Ruido :

Los SSR funcionan silenciosamente, mientras que los EMR producen un 'clic' durante la conmutación.

Tamaño y peso :

Los SSR son más pequeños y livianos en comparación con los EMR, que son más voluminosos debido a sus partes mecánicas.

3. Ventajas de los SSR

Vida útil más larga :
los SSR no tienen piezas mecánicas, lo que genera menos fallas y una vida útil más larga en comparación con los EMR.

Conmutación más rápida :
los SSR ofrecen una conmutación rápida, lo que los hace adecuados para aplicaciones de alta velocidad.

Funcionamiento más silencioso :
los SSR funcionan de forma silenciosa, lo que resulta ideal para entornos sensibles al ruido.

Eficiencia energética :
los SSR son más eficientes energéticamente y generan menos calor que los EMR.

Fiabilidad :
los SSR son más fiables en entornos hostiles debido a que tienen menos piezas móviles.

¿Pueden los relés de estado sólido conmutar cargas de CA y CC?

Los relés de estado sólido (SSR) son dispositivos versátiles que pueden manejar cargas de CA (corriente alterna) y CC (corriente continua). Sin embargo, el diseño y funcionamiento de los SSR para aplicaciones de CA y CC son distintos debido a las diferentes características de los circuitos de CA y CC. A continuación se muestra una explicación de cómo se diseñan los SSR para cada tipo de carga y los desafíos asociados con la conmutación de CA a CC.

1. Conmutación de carga de CA

Cómo manejan los SSR las cargas de CA :
Los SSR diseñados para cargas de CA suelen utilizar componentes como triacs o tiristores. Estos dispositivos semiconductores permiten que la corriente fluya en ambas direcciones, lo cual es esencial para los circuitos de CA. Los SSR detectan el punto de cruce por cero de la forma de onda de CA para encender y apagar el relé, lo que garantiza una conmutación suave con una pérdida de energía mínima y evita corrientes de irrupción.

Aplicaciones comunes en sistemas de CA :
los SSR se utilizan ampliamente para controlar dispositivos de alta potencia en sistemas alimentados por CA, que incluyen:

Sistemas HVAC : Control de compresores y ventiladores de aire acondicionado.

Control de iluminación : Regulación del estado de encendido/apagado de grandes sistemas de iluminación.

Calentadores : Gestión de la potencia de los elementos calefactores.

Motores : Para controlar las operaciones de arranque/parada del motor.

2. Conmutación de carga de CC

Cómo los SSR controlan los circuitos de CC :
Los SSR para aplicaciones de CC utilizan MOSFET o IGBT (transistores bipolares de puerta aislada) para conmutar cargas de CC. A diferencia de la CA, la CC fluye en una dirección, por lo que estos relés están diseñados para manejar corriente continua en una sola dirección. En los circuitos de CC, los SSR deben poder gestionar los desafíos inherentes a la conmutación de CC, como evitar la formación de arcos cuando el circuito se interrumpe.

Por qué se requieren SSR específicos para cargas de CC :
las cargas de CC presentan un desafío porque la corriente no cae naturalmente a cero como en los sistemas de CA. Al apagar un circuito de CC, la corriente puede provocar un arco en los contactos del interruptor, lo que podría dañar el SSR con el tiempo. Por lo tanto, los SSR con clasificación de CC se construyen con clasificaciones de voltaje y corriente más altas para manejar estas tensiones. Además, los componentes especializados, como los circuitos amortiguadores, a menudo se utilizan para suprimir los picos de voltaje al conmutar cargas de CC.

3. Desafíos al cambiar CA versus CC

Diferencias de voltaje y corriente :

Circuitos de CA : En los circuitos de CA, el voltaje y la corriente alternan direcciones y, naturalmente, caen a cero al final de cada ciclo. Esto hace que la conmutación de cargas de CA sea menos estresante para los relés, ya que la corriente naturalmente 'se pone a cero' cuando se abre el interruptor.

Circuitos de CC : en los circuitos de CC, la corriente fluye en una dirección y, naturalmente, no cae a cero. Esto hace que sea más difícil romper el circuito sin causar daños. Los SSR para conmutación de CC deben manejar picos continuos de corriente y voltaje, que son más desafiantes que en los circuitos de CA.

Mecanismos de conmutación :

Conmutación de CA : los SSR para circuitos de CA suelen utilizar conmutación basada en triac, lo que les permite conmutar en ambas direcciones y beneficiarse de la detección de cruce por cero para reducir el ruido de conmutación y el desgaste de los componentes.

Conmutación de CC : los SSR para circuitos de CC requieren MOSFET o IGBT, que están diseñados específicamente para manejar el flujo de corriente unidireccional y las altas velocidades de conmutación de los circuitos de CC.

Disipación de calor :
los SSR de CC pueden generar más calor que los SSR de CA debido a la mayor corriente continua que manejan. El disipador de calor y la gestión térmica adecuados son esenciales para garantizar un funcionamiento eficiente en aplicaciones de CC.

Aplicaciones de SSR en circuitos de CA y CC

Los relés de estado sólido (SSR) se utilizan ampliamente en circuitos de CA y CC debido a su conmutación rápida y confiable, durabilidad y eficiencia. A continuación se muestran aplicaciones clave en cada tipo de circuito:

1. Aplicaciones de CA

Sistemas HVAC :
los SSR controlan compresores , ventiladores y bombas en sistemas HVAC, proporcionando una conmutación suave y confiable para la regulación de la temperatura y el flujo de aire.

Control de iluminación :
Utilizados en sistemas de iluminación comerciales e industriales, los SSR conmutan eficientemente circuitos de iluminación de alta corriente y también son adecuados para aplicaciones de atenuación.

Elementos calefactores :
los SSR se utilizan para controlar elementos calefactores eléctricos en calentadores de agua, hornos y calentadores industriales, lo que garantiza un control preciso de la temperatura con un funcionamiento silencioso.

2. Aplicaciones de CC

Sistemas de energía solar :
los SSR gestionan la conmutación de paneles solares, inversores y baterías, lo que los hace ideales para controlar cargas de CC en sistemas de energía renovable.

Dispositivos que funcionan con baterías :
en dispositivos que funcionan con baterías, como vehículos eléctricos y fuentes de alimentación portátiles, los SSR garantizan una distribución eficiente de la energía y un funcionamiento seguro.

Circuitos automotrices :
los SSR se utilizan en sistemas de vehículos eléctricos para controlar luces, motores y ventiladores, ofreciendo durabilidad y alta confiabilidad para aplicaciones automotrices.

Elegir la SSR adecuada para su aplicación

Seleccionar el relé de estado sólido (SSR) adecuado garantiza un funcionamiento seguro, eficiente y confiable en circuitos de CA o CC. Aquí hay una guía sobre los factores clave a considerar:

1. Factores a considerar al seleccionar SSR para circuitos de CA o CC

Clasificaciones actuales :
elija un SSR con una clasificación actual que exceda la corriente de carga máxima para evitar el sobrecalentamiento y garantizar la seguridad.

Clasificación de voltaje :
asegúrese de que la clasificación de voltaje del SSR coincida o supere el voltaje de funcionamiento del circuito.

Tipo de carga (CA o CC) :
los SSR para circuitos de CA suelen utilizar triacs o tiristores, mientras que los MOSFET o IGBT se utilizan para circuitos de CC, que requieren componentes especializados para una conmutación eficiente.

Velocidad de conmutación :
seleccione un SSR con la velocidad de conmutación adecuada según su aplicación, como conmutación rápida para control de motor o iluminación.

Disipación de calor :
los SSR que manejan corrientes altas necesitan una disipación de calor adecuada para evitar el sobrecalentamiento y garantizar la confiabilidad a largo plazo.

2. Por qué se necesitan SSR especializados para cargas de CC

Los circuitos de CC son más desafiantes para los SSR porque la corriente fluye continuamente, a diferencia de la CA. Esto aumenta el riesgo de formación de arcos al cambiar. Los SSR especializados para cargas de CC están diseñados con MOSFET o IGBT y, a menudo, incluyen circuitos amortiguadores para proteger contra picos de voltaje y garantizar una conmutación segura.

Preguntas frecuentes

1. ¿Puede un solo relé de estado sólido conmutar CA y CC al mismo tiempo?

No, un único SSR suele estar diseñado para circuitos de CA o de CC, pero no para ambos simultáneamente. Se necesitan relés especializados para cada tipo.

2. ¿Los SSR tienen diseños diferentes para circuitos de CA y CC?

Sí, los SSR para circuitos de CC suelen tener características adicionales como protección de corriente inversa, mientras que los SSR de CA pueden incluir detección de cruce por cero.

3. ¿Pueden los SSR conmutar cargas de CA de alto voltaje?

Sí, los SSR están disponibles con clasificaciones de alto voltaje para controlar sistemas como elementos calefactores industriales o motores de alta potencia.

4. ¿Son los SSR más eficientes para cargas de CC en comparación con los relés mecánicos?

Sí, los SSR son generalmente más eficientes para cargas de CC, ya que no tienen el desgaste mecánico asociado con los relés electromecánicos, lo que ofrece una conmutación más rápida y confiable.

Conclusión

Los relés de estado sólido (SSR) ofrecen una versatilidad excepcional para conmutar cargas de CA y CC, lo que los hace adecuados para una amplia gama de aplicaciones, desde sistemas industriales hasta electrónica de consumo. Mientras que los SSR para circuitos de CA suelen utilizar triacs o tiristores para gestionar la corriente alterna, los SSR para circuitos de CC requieren componentes especializados como MOSFET o IGBT para manejar la corriente continua y evitar problemas como la formación de arcos. Seleccionar el SSR adecuado según la aplicación específica (teniendo en cuenta factores como la corriente, el voltaje y el tipo de carga) es esencial para garantizar un rendimiento, seguridad y longevidad óptimos del sistema. Elegir el SSR adecuado garantiza un funcionamiento confiable, una distribución eficiente de la energía y la protección de los componentes eléctricos, mejorando el rendimiento general de sus circuitos.
