El relé de potencia intermedia en miniatura es un componente compacto y versátil que funciona según el principio del electromagnetismo.Consta de una sola bobina, una armadura y un conjunto de contactos.Cuando se aplica corriente a la bobina, se genera un campo magnético que atrae la armadura, lo que hace que los contactos se cierren y permite que la corriente fluya a través del relé.Este mecanismo permite que el relé actúe como un interruptor, controlando el circuito en función de la presencia o ausencia de la corriente aplicada.
Una de las características destacadas de este relé es su alta capacidad de potencia y capacidad de conmutación de hasta 15 A.Esto lo hace adecuado para manejar sistemas eléctricos exigentes, como maquinaria industrial, controles de motores, sistemas HVAC y otras aplicaciones que consumen mucha energía.
El diseño de bobina única de este relé ofrece cableado e instalación simplificados.Reduce la complejidad del circuito y garantiza una integración más sencilla en varios sistemas.Este diseño también ayuda a ahorrar espacio, lo que lo hace ideal para aplicaciones donde las limitaciones de tamaño son una preocupación.
Además, este relé está diseñado para uso general, lo que lo hace aplicable en una amplia gama de industrias.Ya sea para controlar maquinaria industrial, electrónica de consumo, sistemas de iluminación o aplicaciones automotrices, este relé demuestra su versatilidad y confiabilidad.
Además de su tamaño compacto, capacidad de alta potencia y diseño de bobina única, este relé también ofrece otras ventajas notables.Es conocido por su durabilidad y larga vida útil, lo que garantiza un funcionamiento fiable durante un período prolongado.También cuenta con un bajo consumo de energía, lo que contribuye a la eficiencia energética y al ahorro de costes.
En resumen, el relé de potencia intermedia en miniatura es un componente compacto y versátil que funciona según el principio del electromagnetismo.Con su capacidad de alta potencia, capacidad de conmutación, diseño de bobina única y funcionalidad de uso general, proporciona una solución confiable y eficiente para una amplia gama de necesidades de control eléctrico.Confíe en este relé para ofrecer un rendimiento óptimo y garantizar un funcionamiento eficiente en sus sistemas electrónicos.

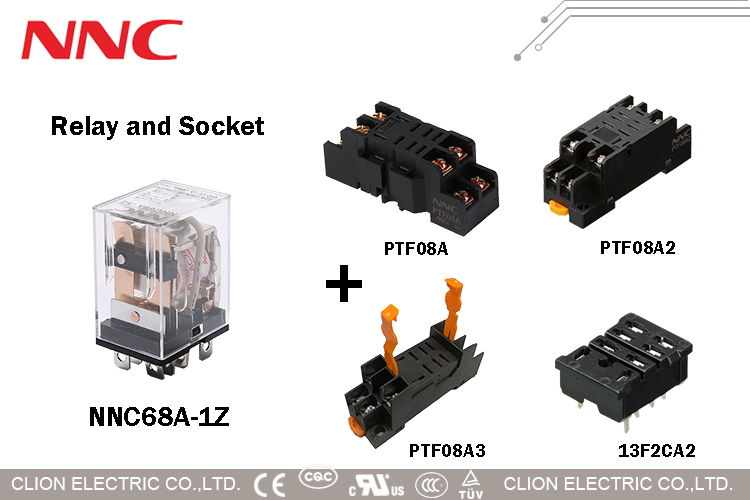

68A-1Z(LY1)

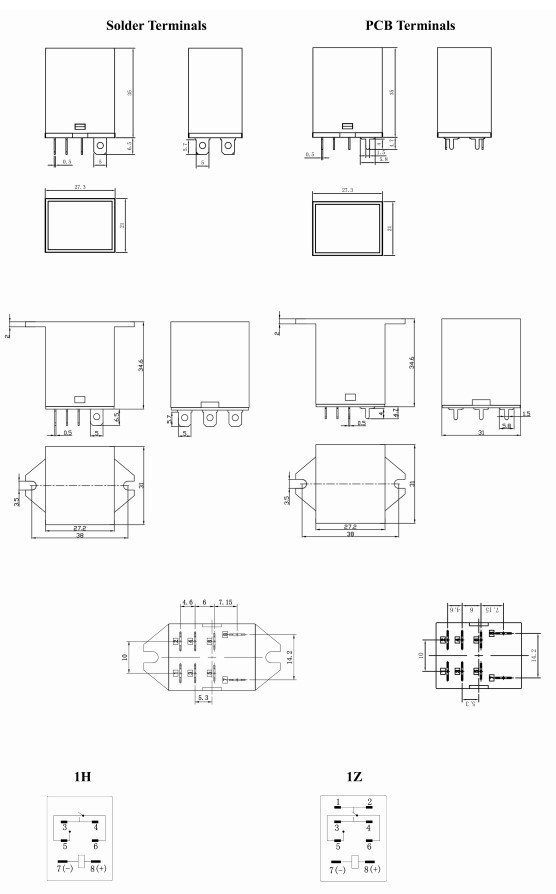

Dimensión | 27,3mm*21mm*35mm | |
Función de contacto | Forma | 1Z(SPDT);1H(SPST-NO);1D(SPST-NC) |
Carga nominal | 15A | |
Tensión de conmutación máxima | 240 VCA/28 VCC | |
Resistencia de contacto | ≤100mΩ | |
Material | Aleación de plata (AgSnO2) | |
vida electrica | ≥1*105 | |
Vida mecánica | ≥1*107 | |
Voltaje de funcionamiento (23 ℃) | CC:≤75%*Tensión nominal, CA:≤80%*Tensión nominal | |
Voltaje de liberación (23 ℃) | CC:≥10%*Tensión nominal, CA:≥30%*Tensión nominal | |
Voltaje máximo (23 ℃) | 110%*Tensión nominal | |
Voltaje de la bobina | DC6-220V, AC6-380V (Personalizar permitido) | |
Potencia de la bobina | CC: 0,9 W, CA: 1,2 VA | |
Hora de recogida | ≤15 ms | |
Tiempo de liberación | ≤10 ms | |
Resistencia dieléctrica | Entre contactos abiertos del mismo polo | 1000 VCA durante 1 min |
Entre contactos de diferente polo | 1000 VCA durante 1 min | |
Entre contactos y bobina | 1500 VCA durante 1 min/4500 VCA durante 1 min | |
Resistencia de aislamiento | ≥100mΩ(500VCC) | |
Temperatura ambiente | -40°C ~ 85°C | |
Humedad ambiental | 45%-75% HR | |
Presión atmosférica | 86-106 KPa | |
Resistencia a los golpes | 10G (pulso de media onda sinusoidal: 11 ms) | |
resistencia de vibracion | 10-55 Hz (doble amplitud: 1,5 mm) | |
Instalación | PCB o Zócalo con Carril DIN | |
Peso | Aprox.35 g/ud. | |
Embalaje | Cartón con caja de papel en el interior. | 600PCS/Carton, GW: 22KG, NW 21KG, Dimensión (mm): 330×310×345 |
